EN 3545
1900 | 1900Elio

  • Leichtgewichtiger Rechtecksteckverbinder
  • Verschlussmutter
  • Signal-, Daten- und Leistungsübertragung

Die Steckverbinder sind in verschiedenen Polbildern von 5 bis 78 Kontakten erhältlich und unterstützen Leiterquerschnitte von AWG22 bis AWG8. Zusätzlich ermöglichen sie die Integration von Coax-, Twinax-, Triax- und Quadrax-Kontakten  aus der MIL-DTL-38999-Serie.

Sie besteht aus leichten, robusten Kompositmaterialien und bietet bis zu 36 verschiedene Kodierungsmöglichkeiten, um Verwechslungen bei der Installation zu vermeiden.

Dank ihrer hohen Dichtigkeit, dem geringen Gewicht sowie der Erfüllung von Brandschutz-, Rauch- und Toxizitätsanforderungen gemäß ABD 031
und FAR 25.853, eignen sich die EN 3545 / 1900 -Steckverbinder ideal für anspruchsvolle Anwendungen in der Luftfahrt und überall dort, wo zuverlässige
Verbindungen entscheidend sind.

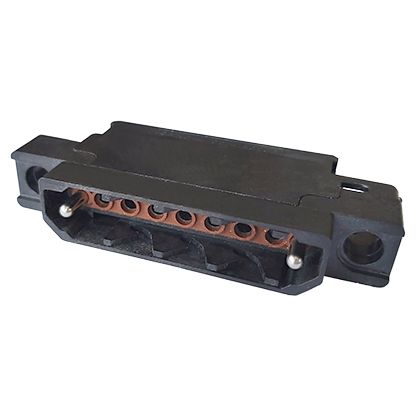

ABS 1696 / 1900ELIO (EN4531-101 kompatibel)
Hochleistungs-Rechtecksteckverbinder für optische Anwendungen

Die Baureihe 1900ELIO ist eine Weiterentwicklung der EN 3545-Steckverbinder und speziell für den Einsatz mit optischen Elio®-Kontakten (Lumiere) konzipiert.

Eigenschaften

  • Leistungs -, Signal -, Daten-Steckverbinder
  • Für Luftfahrt oder Railway Applikationen
  • Geringes Gewicht und robuster Thermoplast
  • max. 50A Strom pro Kontakt bei 20°C
  • Geeignet für Kupfer und Aluminium Leitungen sowie optische Fasern
  • Umspritztechnik bietet hervorragende Abdichtungseigenschaften
  • Temperatureinsatzbereich: -55°C bis +175°C
  • Brandschutz/Rauchgiftigkeit/Toxizität gemäß ABD 031 und FAR 25853 bzw. EN 45545 (HL3 R22)
  • Flüssigkeitsbeständigkeit gemäß ABS1696-Norm: Kraftstoffe, Hydraulikflüssigkeiten, Öle, Reinigungsflüssigkeiten, Enteisungsflüssigkeiten, Kühlflüssigkeiten
Technische Informationen

Dokumente
