Eigenschaften
- Leistung, Signal- und Daten Steckverbinder (max. 23A, USB2.0)
- Mikro-Miniatur-Rundsteckverbinder
- Hohe Kontaktdichte: bis 130 Kontakte pro Steckverbinder, ideal für Anwendungen auf kleinem Raum
- bis zu 71% Gewichtsersparnis gegenüber MIL-DTL-38999
- bis zu 2000 Steckzyklen
- Kontaktauswahl: Crimp, Löt oder Kontakte für Leiterplatten-Anschluss
- Schnittstellendichtung: Schützt vor elektrolytischer Korrosion an den Kontakten
- Schutzart: IPx7
- Temperatureinsatzbereich: von -65°C bis +200°C
Technische Informationen
Dokumente
Videos
3D Modelle
Anwendung / Marktsegment
Leistungs- Signal- oder Datenübertragung für anspruchsvolle Anwendungen mit begrenztem Platzbedarf und hohen Anforderungen.
C5ISR - Führung, Information, Kommunikation, Computersysteme, Cyber, Nachrichtenwesen, Überwachung und Aufklärung, (Bundeswehr-) Verteidigungsgeräte, militärische Fahrzeuge, mobile Geräte, Soldatenausstattung, kommerzielle Flugzeuge, Unterhaltung an Bord, Kommunikationssysteme, Avionik Systeme, Diagnose/Messtechnik
Defense
Unmanned Systems
Urban Air Mobility
Raum- und Luftfahrt
Material / Ausführungen
Isolator: Polyphenylensulfid (PPS), Fluorsilikonkautschuk
Kontakte: Kupferlegierung, vergoldet
Gehäuse:
Aluminiumlegierung mit Oberflächenbeschichtung
anodisiert, stromlos vernickelt, stromlos vernickelt (schwarz), kadmiert(grün), Durmalon, Zink Nickel (grün oder schwarz)
oder
Edelstahl passiviert oder vernickelt
Bauformen / Lieferumfang / Zubehör
Gehäuse
2M801
Gehäusegrößen Anzahl: 10
Gehäusegrößen Bezeichnung:
5 / 6 / 7 / 8 / 9 / 10 / 13 / 16 / 17 / 21
2M803 & 2M804
Gehäusegrößen Anzahl: 9
Gehäusegrößen Bezeichnung:
5 / 6 / 7 / 8 / 9 / 10 / 12 / 14 / 15
2M805
Gehäusegrößen Anzahl: 9
Gehäusegrößen Bezeichnung:
8 / 9 / 10 / 11 / 12 / 15 / 18 / 19 / 23
Kodierung
Bei Anwendungen mit mehreren Steckverbindern mit dem gleichem Polbild, können diese gegen ein Fehlstecken durch Kodierungen geschützt werden
2M801:
Anzahl Kodiermöglichkeiten: 6
Bezeichnung der Kodierungen:
A / B / C / D / E / F
2M803:
Anzahl Kodiermöglichkeiten: 4
Bezeichnung der Kodierungen:
N / X / Y / Z
2M804 & 2M805:
Anzahl Kodiermöglichkeiten: 4
Bezeichnung der Kodierungen:
A / B / C / D
Art der Kodierung: Gehäuse
Lieferumfang
Kontakte sind standardmäßig enthalten: wählbar
Endgehäuse ist enthalten: abhängig von der Bauform
Zubehör
Die Serie bietet folgendes Zubehör:
- Crimp-Kontakte
- Werkzeuge
- Endgehäuse
- Kappen
- Dichtungen
- Formteile
Elektrische Daten / Kontakte
max. Strom pro Kontakt
23A
EMI/RFI Schutz
Elektrisch leitfähige Gehäuse-Oberflächen und Endgehäuse für den Anschluss eines Schirmgeflechts ermöglichen eine Abschirmwirkung zwischen Stecker, Steckdose, Endgehäuse und Abschirmgeflecht des Kabels gegen elektromagnetische Störungen.
Kontaktauswahl
Crimp-Kontakt Anschlussquerschnitt:
AWG 30 - 12
wahlweise Lötkontakte und Kontakte für Leiterplatten-Anschluss verfügbar
Polbilder
Anzahl an Kontakten: 1-130
Anzahl an Polbildern: 43
(nicht alle Serien sind mit allen Polbildern verfügbar)
Mechanische Eigenschaften
Temperatureinsatzbereich
-65°C bis +175°C für Aluminumlegierung-Gehäuse
-65°C bis +200°C für Edelstahl-Gehäuse
Schutzart
IPx7
Steckzyklen
2M801: min. 500 (-26 Bauform) / min. 2000 (-16 Bauform)
2M803: min. 1000 (Aluminiumlegierung) / min. 2000 (Edelstahl)
2M04: min. 2000
2M805: min. 500

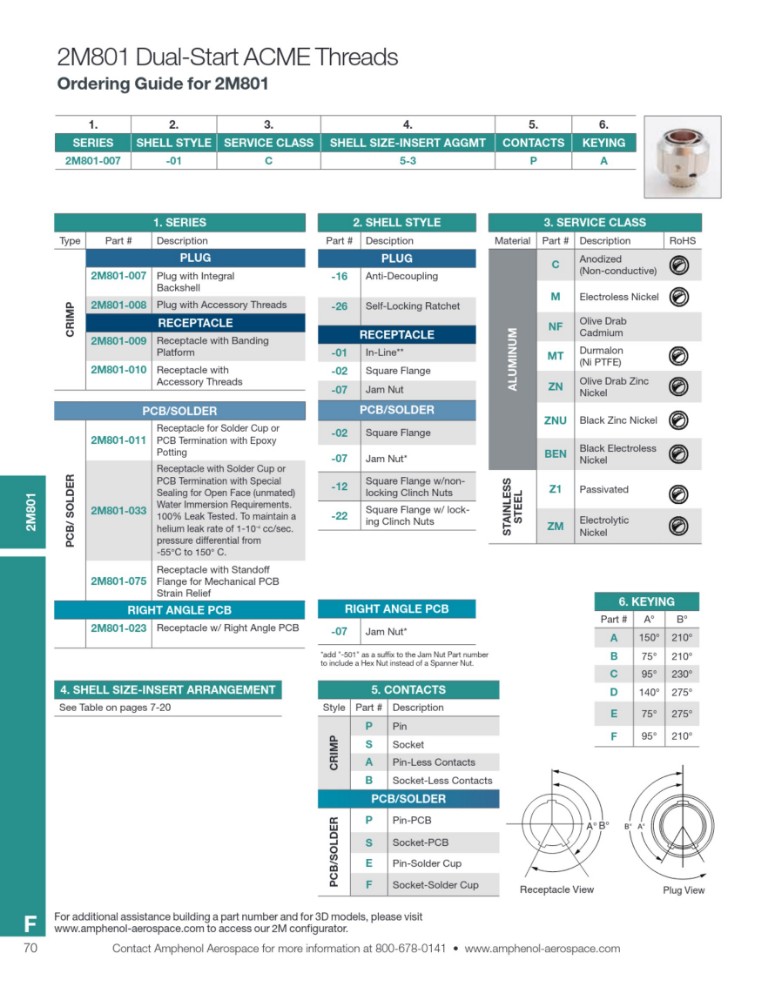

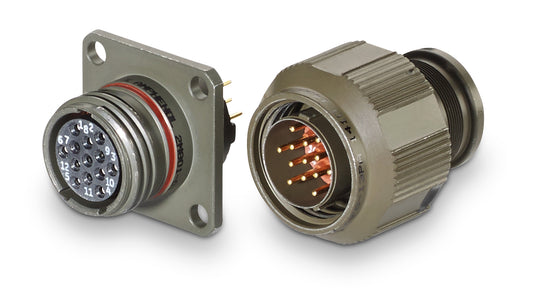

2M801 Verriegelung
Dual-Start ACME Schraubverriegelung
- Zeit-Sparend: Schnelle Verriegelung dank Dual Start Gewinde
- Vibrationsfest: Schützt vor ungewolltem Entriegeln durch Vibration

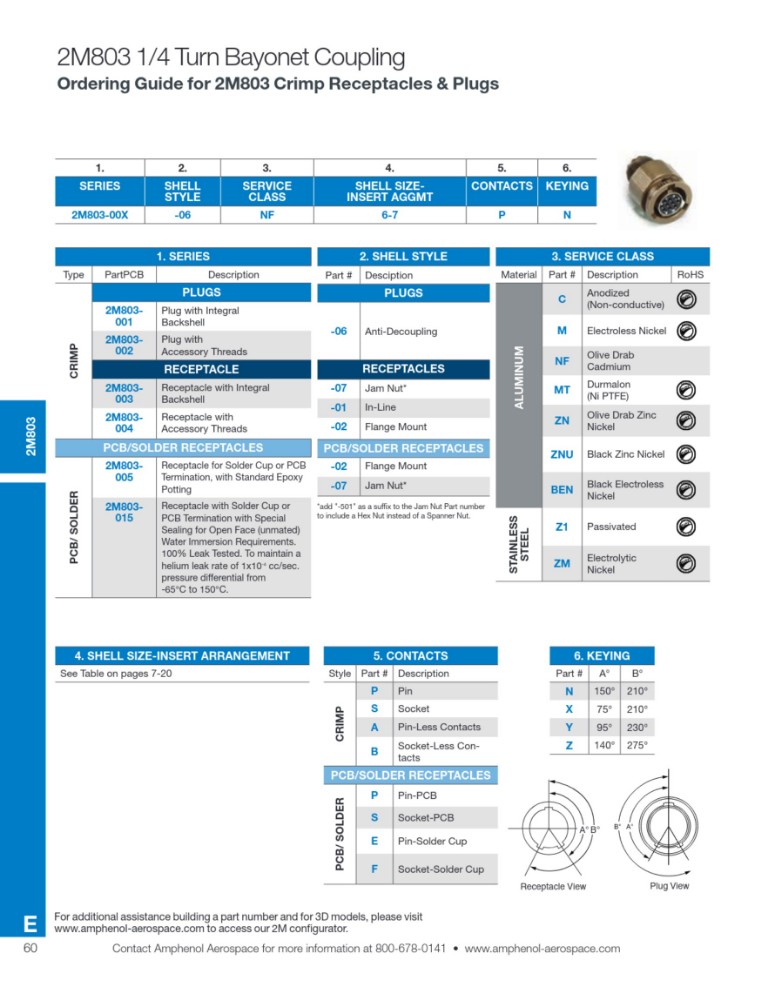

2M803 Verriegelung
Drei-Stift-Bajonett:
- Zeit-Sparend: Schnelle Verriegelung dank 1/4 Drehung
- Sicherheit: akustischer Indikator bestätigt die volle Verriegelung
- Vibrationsfest: Schützt vor ungewolltem Entriegeln durch Vibration

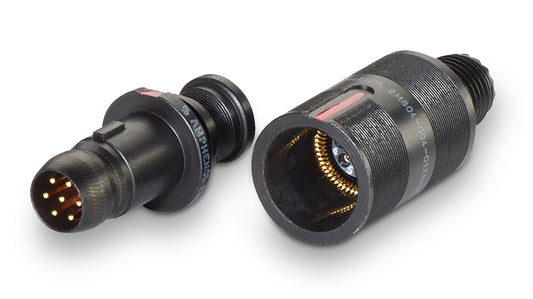

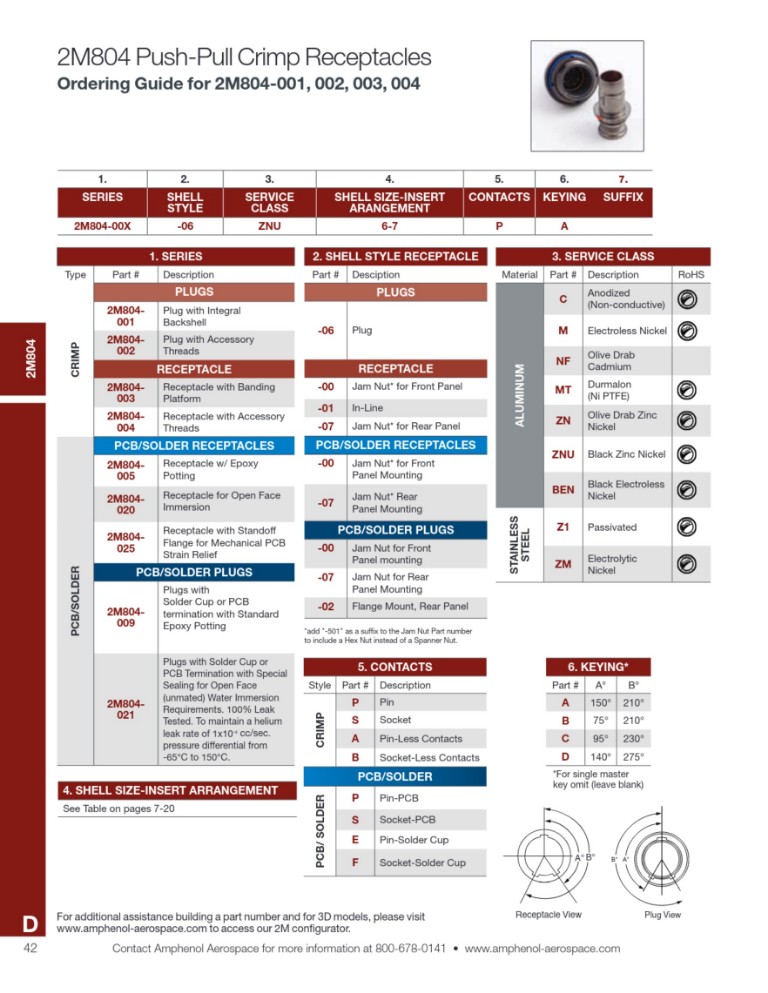

2M804 Verriegelung
Push-Pull
Automatische Verriegelung beim Eindrücken, Entriegelung über ein Zug an der Überwurfmutter
- Zeit-Sparend: Schnellste Verriegelungstechnik im Vergleich
- Vibrationsfest: Schützt vor ungewolltem Entriegeln durch Vibration
- Ideal für schwer erreichbare Einsatzorte (Blindstecken)

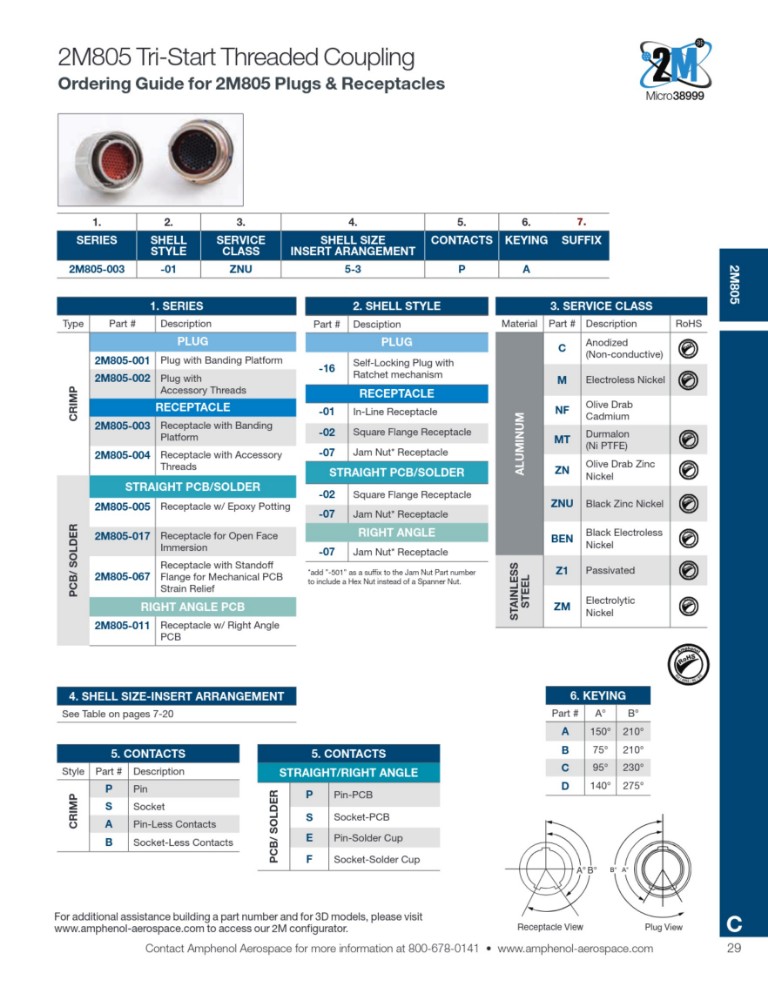

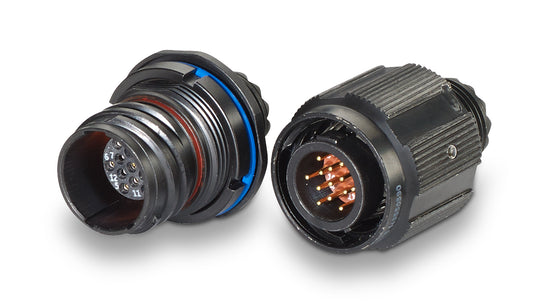

2M805 Verriegelung
Tri-Start Gewinde-Verriegelung
- Zeit-Sparend: Schnelle Verriegelung Dank 360° Drehung
- Sicherheit: Akustischer und optischer Indikator bestätigt die volle Verriegelung, mit Überdrehschutz
- Vibrationsfest: Schützt vor ungewolltem Entriegeln durch Vibration
Vibration
Sinusförmig: MIL-STD-202 Methode 204, Testbedingung G, 12 Sweep-Zyklen pro Achse, 20 Minuten, im Bereich 10–2000–10 Hz
2M801/2M805 – 60 g
2M803/2M804 – 30 g
Rauschförmig:
EIA-364-28 Testbedingung V, Buchstabe I, Prüfstrom: 100 Milliampere, Frequenzbereich: 50–2000 Hz
2M801/2M805 – 43,9 g RMS
2M803/2M804 – 37,80 g RMS
Gunfire Vibration:
MIL-STD-810F Method 519.5
Schock
EIA-364-27 Testbedingung D, 300 g, Halbsinus, 3 ms, 3 Achsen
