Filter
Steckverbinder

  • Filter-Steckverbinder
  • Rund-, Rechteck oder D-SUB
  • Verschiedende Filterschaltungen

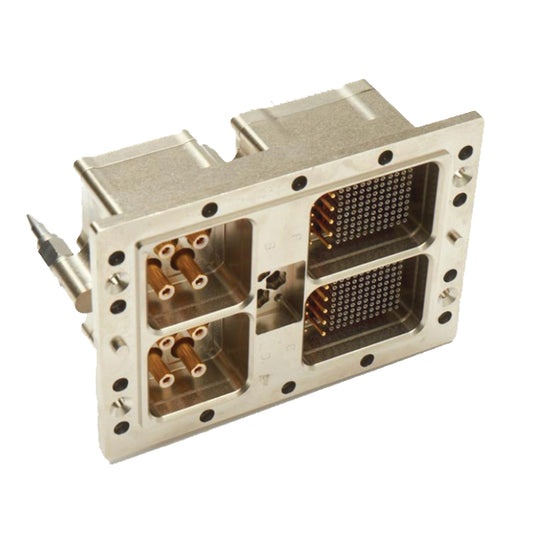

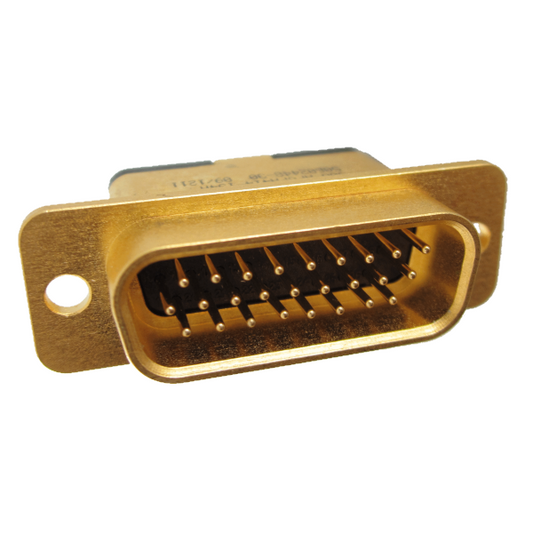

Filtersteckverbinder werden verwendet, um platzsparende Lösungen für EMI-Probleme in zahlreichen militärischen und kommerziellen Anwendungen zu bieten, darunter Avioniksysteme, Satelliten, Raketen, Kommunikations- und Steuerungssysteme.
Ein Tiefpassfiltersteckverbinder integriert Kondensatoren und Ferritspulen in den Steckerkörper. Der Kondensatortyp, der üblicherweise in Filtersteckverbindern für Militär- oder Avionikanwendungen verwendet wird, ist ein Planar-Array, welcher ein effizienter Filter bei hohen Frequenzen (> 1 GHz) ist.

Eigenschaften

  • Die Integration der Filterelemente in den Steckverbinder anstelle einer Platinenlösung bietet dem Anwender viele Vorteile:
  • Platz- und Gewichtsersparnis
  • Verbesserte Hochfrequenz-EMI-Leistung durch Eliminierung parasitärer Effekte die mit Platinenfiltern verbunden sind
  • Reduzierung des Prüf- und Montageaufwands
  • Folgende Steckverbinder sind Standardmäßig als Filtersteckverbinder erhältlich;

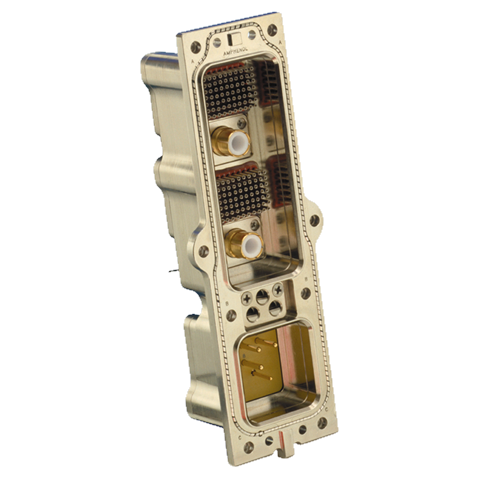

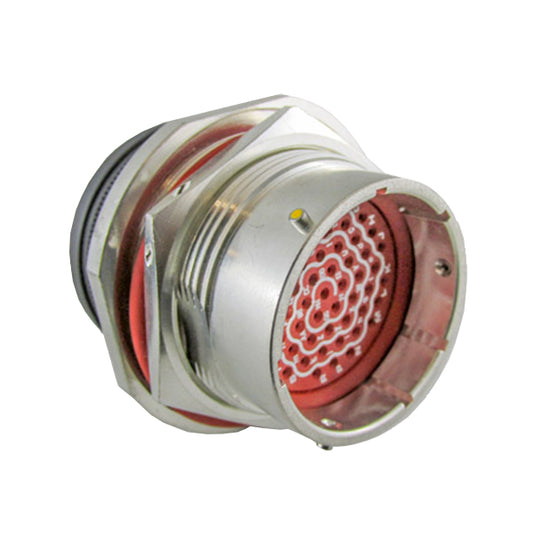

  • ARINC 600, ARINC 404, Micro-D. D-SUB, MIL-C-55116, MIL-DTL-26482 II, MIL-DTL-38999 I, II, III, 2M, Rhino, Terrapin
  • weitere Steckverbinder und maßgeschneiderte Filter-Steckverbinder auf Anfrage
