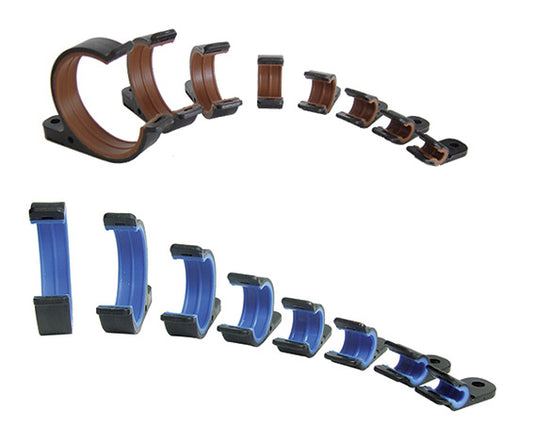

ABS1339 Kabelhalterungen dienen zu Befestigung von Kabelbündeln unterschiedlicher Durchmesser. Diese Kabelhalter sind in unterschiedlichen Werkstoffen und Durchmessern lieferbar und eignen sich deshalb für Montage im Rumpf und im Treibstofftank.

• Omega-Förmige Kabelhalterungen
• Montage an der Struktur mit einer Schraube
• Schließen mit Kabelbinder.
• Erhältlich in 8 verschiedenen Größen.
• Light -Version spart bis zu 18% Gewicht
• Brandschutz gemäß ABD 031 und FAR 25853

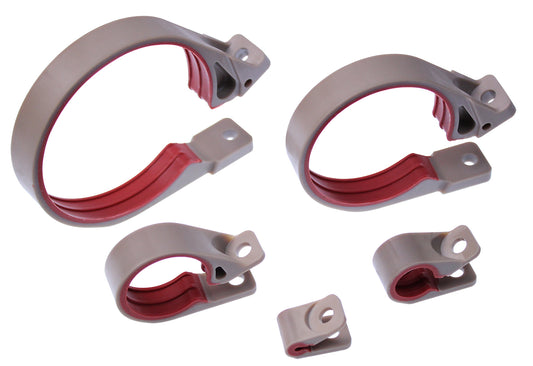

Baureihe ABS2195 / CC5516 ist eine neue Linie mit leichten Kabelklemmen im Composite-Werkstoff und Silikon, die von den älteren metallischen Klemmen NSA5516 abgeleitet sind. Sie sind so ausgelegt, dass die Kabelbäume oder Hydraulikleitungen sicher an einer Struktur festgehalten werden. Sie sind geschlossen und an der Struktur mit einer Schraube (nicht im Lieferumfang) in einem einfachen Arbeitsgang befestigt.

• P-Förmige Kabelhalterungen
• Erhältlich in 37 verschiedenen Größen
• Bis zu 65 % leichter als metallische Klemmen
• Schließen und Befestigung an der Struktur in einem Schritt mit Schraube.
• PEEK Polymer bietet einen großen Temperaturbereich bis zu 435 °F
• Brandschutz/Rauchgiftigkeit/Toxizität werden gemäß ABD 031 und FAR 25853 eingehalten

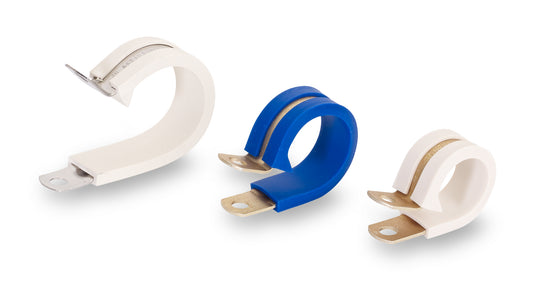

Kabelhalter

Diese Kabelhalter werden verschraubt oder angenietet und können Kabelbündel bis zu einem Durchmesser von 49,5mm an der Struktur fixieren.

PCL Halter sind in Metall und Composite (BACC 10) erhältlich.

• Temperatureinsatzbereich: von -55°C bis +225°C

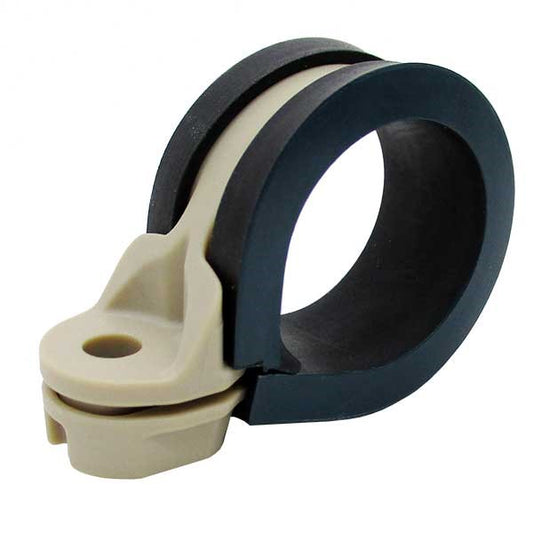

Die 75P-Klemme wurde für schlanke Produktion und hohe Leistungen entwickelt und als Ersatz entworfen, um die branchenüblichen Metallklemmen (AS21919) bezüglich der gestellten Anforderungen zu übertreffen. Mit derselben Geometrie und derselben Positionierung wie bei AS / MS21919 sind sie durchschnittlich 15% leichter über alle Größen

Die Klemmen haben folgende Vorteile:

• Verriegelungsfunktion - Spart bis zu 50% der Installationszeit
• Übereinanderaufstockung
• Gewichtsersparnisse
• stabiles PEEK Polymer-Bandmaterial und mehrere Polstermaterial-Optionen, die nichtleitend und nicht korrosiv sind.

Die 75P-Klemme ist eine vielseitige Lösung für alle, die Gewicht und Installationszeit drastisch reduzieren wollen.

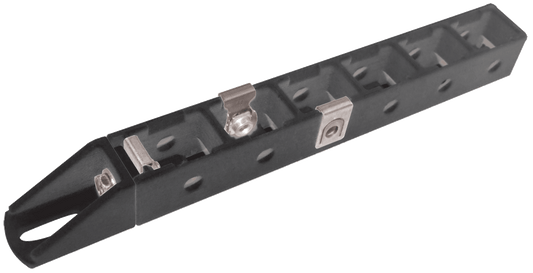

Stangen und Adapter zur Befestigung von ABS1339 Kabelhaltern zur Führung von Drahtbündeln durch Flug- und Fahrzeuge.
Verfügbar in verschiedenen Längen für bis zu 24 Kabelhalter in Reihe
an drei möglichen Seiten.

• schwarzes Thermoplast
• Einhaltung von ABD 031 und FAR 25853
• verschiedene Längen
• Temperatureinsatzbereich: -55°C bis +135°C

Halterung für ABS1339 Kabelhalter am Panel, Befestigung
durch Schrauben oder Befestigungspins.

Ausgelegt zur Führung von Drahtbündeln durch Flug- und Fahrzeuge.

Amphenols Abstandsbolzen wurden so konstruiert, dass Zugfestigkeit, Stabilität und Gewichtsverminderung gegeben sind. Sie bestehen aus schwarzem Thermoplast und entsprechen den Normen für Entflammbarkeit nach ABD031 und FAR 25853. Es gibt zwei Arten dieser Abstandsbolzen - Typ I nutzt eine Schraubbefestigung, wogegen Typ II und einen Befestigungspin nutzt.

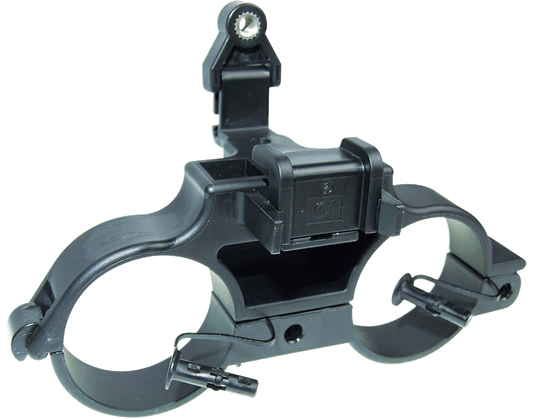

Die Halterungen können mit ABS1070 Anstandshaltern für 2-4 Hydraulik-Leitungen verwendet werden.

Drei Funktionen in einem Produkt:

1. Befestigung auf Struktur
2. Leitungswartung mit ausbaubarem Sicherungsstift
3. richtige Mitteldistanz zwischen Leitungen gewährleisten.


• Einhaltung von ABD031 und FAR25853
• Betriebstemperatur: -55°C bis +85°C

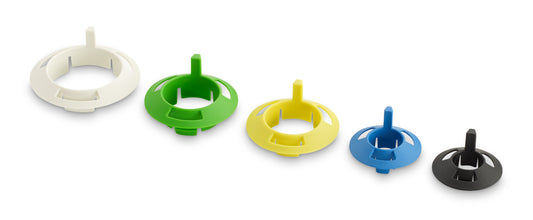

QuickSNAP Kabeldurchführung

Panel Kabeldurchführung der Reihe ALBCBS. Geeignet für Luftfahrt & Militär. Diese Panel Kabeldurchführungen sind für Panelstärke bis 6,35mm gedacht und bieten einen Kabeldurchlass von max. 44,95mm.

Temperatureinsatzbereich: von -55°C bis +150°C

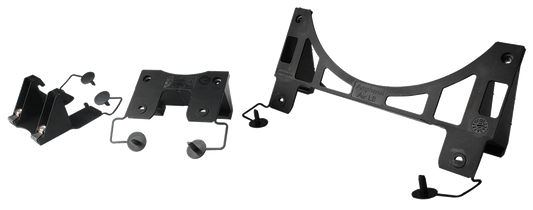

Ausgelegt zur Führung von Lüftungsleitungen durch Flug- und Fahrzeuge, Amphenols Composite-Montagegleise wurden so konstruiert, dass Zugfestigkeit, Stabilität und Gewichtsverminderung gegeben sind.

2 Funktionen in einem Produkt: Befestigung auf Struktur durch Schraube oder mit
ausbaubarem Sicherungsstift und Leitungswartung mit Sicherungssystem

• Leichtes Thermoplast
• Betriebstemperatur: -55°C bis +85°C
• Für verschiedene Strukturstärken geeignet
• Einhaltung von ABD031 und FAR25853

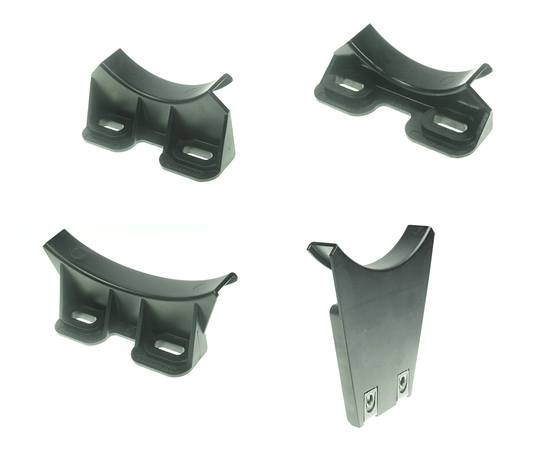

Ausgelegt zur Führung von Lüftungsleitungen durch Flug- und Fahrzeuge, Amphenols Composite-Montagegleise wurden so konstruiert, dass Zugfestigkeit, Stabilität und Gewichtsverminderung gegeben sind.

• Leichtes Thermoplast
• Betriebstemperatur: -55°C bis +85°C
• Für verschiedene Strukturstärken geeignet
• 2 Funktionen in einem Produkt (je nach PN): Befestigung auf Struktur (durch Schraube oder mit ausbaubarem Sicherungsstift) und Leitungswartung mit Sicherungssystem
• Einhaltung von ABD031 und FAR25853

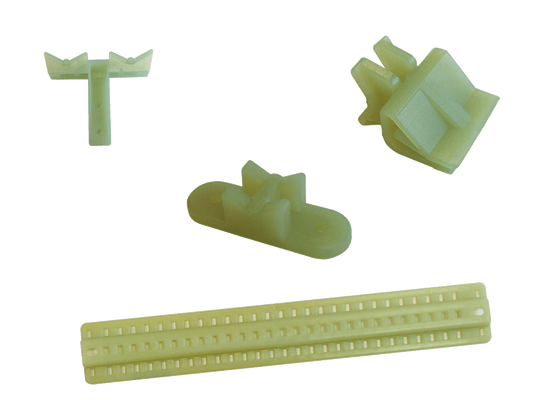

Sicherung und Führung von Drahtbündeln

• Kabelbaum wird auf Kabelzubehör durch Kabelbinder gehalten
• Verschiedene Größen und Formen
• Leicht und dauerhaft: Einfachere Montage und Wartung der Drahtbündel
• Befestigung auf Struktur (durch Schraube), auf geformten oder winkelförmigen Halterungen
• Betriebstemperatur: -55°C bis +135°C (dauerhaft)

Rohrhalter

• von 5mm bis 28mm
• Temperatureinsatzbereich: von -20°C bis +120°C

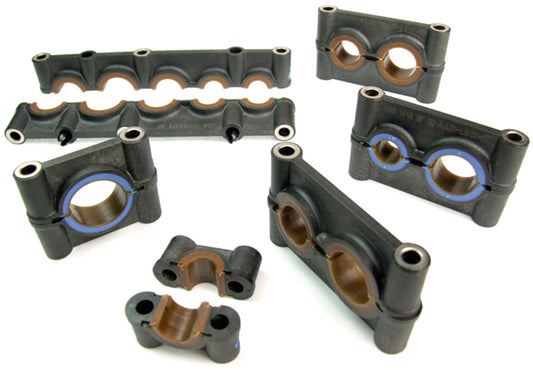

ABS 14xx Monoblock-Rohrklemmen ermöglichen das Befestigen von Hydraulikleitungen auf einer Struktur. Diese Rohrschellen sind komplett in Composite mit Silikon umspritzt und bieten einen perfekten Schutz für die Leitungen vor Stößen und Schwingungen.

• Zwei Versionen sind erhältlich: für allgemeinen Gebrauch (braunes Silikon) oder Tanklager (blaues Silikon)
• mit 1 oder 5 Löcher verschiedener und gemischter Durchmesser (von 6,3 bis 19 mm)
• ABS 14xx Rohrklemmen sind geschlossen und durch Schrauben auf der Struktur befestigt

Diese Rohrklemmen ermöglichen ein sicheres Befestigen von Hydraulikleitungen auf einer Struktur. Mehrere Versionen sind erhältlich, darunter eine Durchleitungsversion. Sie sind geschlossen und durch Schrauben auf Struktur befestigt.

• Tangentiell oder Ausrichtung an Achse
• Anschluss und Befestigung auf der Struktur durch Schraube
• Als Durchleitungsversionen erhältlich
• Für verschiedene und gemischte Durchmesser erhältlich (von 4 bis 32 mm)
• Betriebstemperatur: -55°C bis +100°C (dauerhaft)
