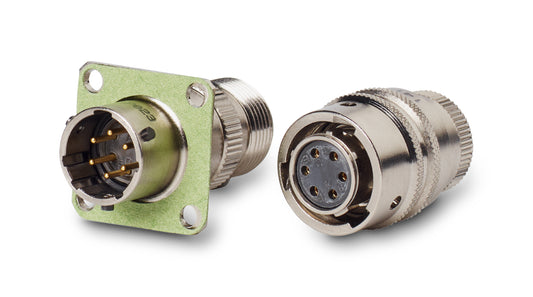

Eigenschaften
- Schutz vor elektromagnetischen Störungen, Schmutz und Feuchtigkeit
- Unsere Dichtungen sind geeignet für folgende Steckverbinder Normen / Serien: MIL-DTL-5015 / SAE-AS50151, MIL-DTL-26500, MIL-DTL-26482 I & II, MIL-DTL-38999 I, II & III, MIL-DTL-83723 II & III, VG95234, VG95342, VG95328, VG96912, VG96513, VG95319-1006,-1007, -1008, -1016, EN4165, EN3645, JN1003, JN1034, GCA, GCA-B, GCB-B, GCB-M, SJT, SIM2, PT, TV, CTV, TV-SIM, LJT
- Unsere Dichtungen sind geeignet für folgende Bauformen: Steckdosen mit Vierkantflansch, Vorderwand oder Hinterwand Montage; Steckdosen mit Einlochbefestigung; Schutzkappen; Rechtecksteckverbinder; Trapezförmige D-SUB Steckverbinder
- Sonderformen auf Anfrage
- EMI/RFI Schutz; Frequenzbereich: 15KHz bis 4GHz; Abschirmeigenschaften: Version A: ≥ 80 dB; Version B: ≥ 70 dB
- Temperatureinsatzbereich: -55°C bis +160°C
Technische Informationen

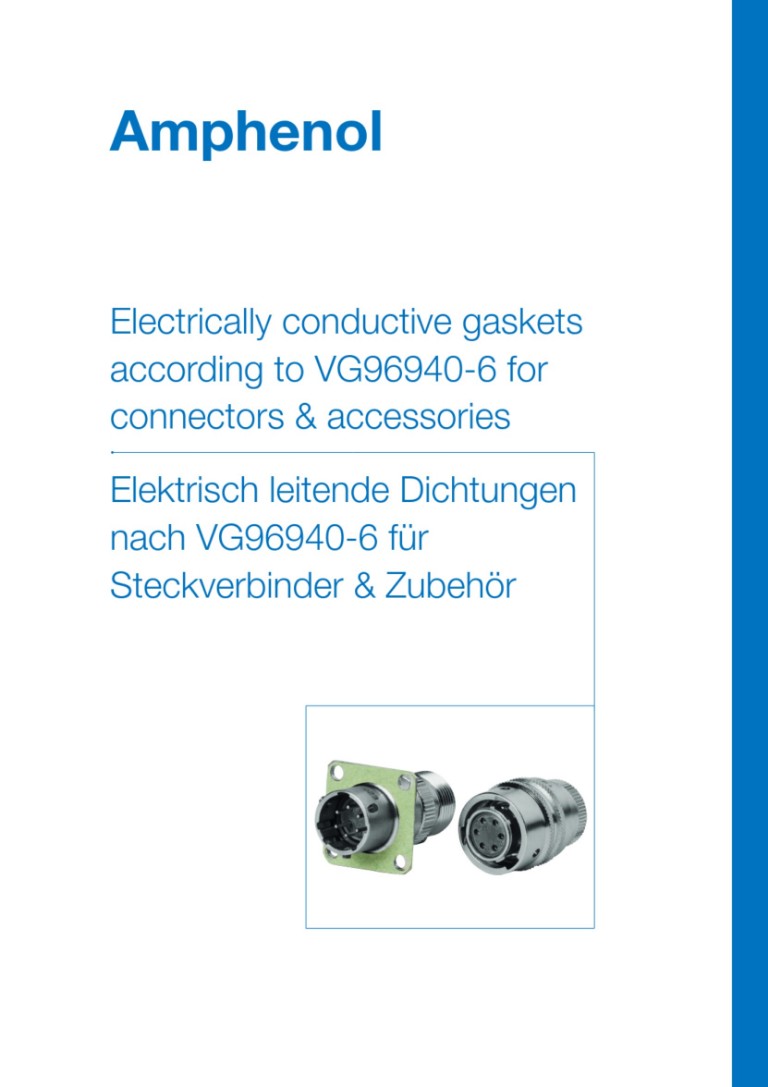

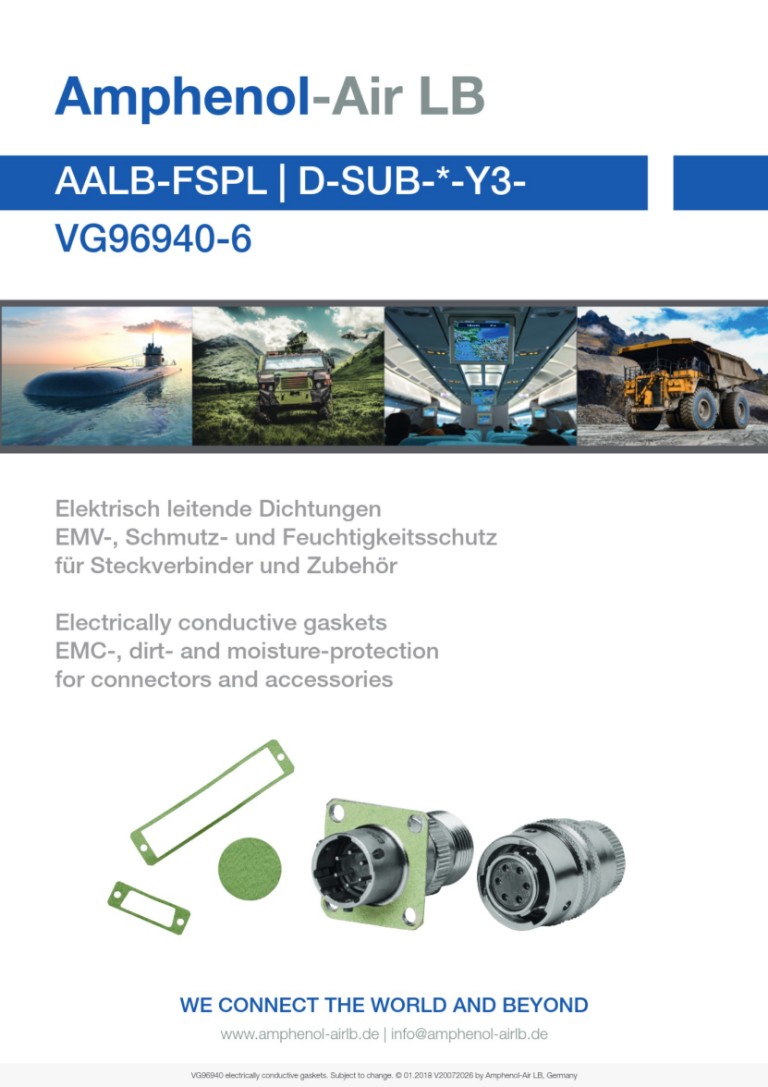

Dokumente
Videos
3D Modelle
Anwendungen / Marktsegmente
Die Dichtungen haben ein umfangreiches Anwendungsgebiet, da sie überall dort eingesetzt werden, wo eine Verbindung vor Frequenzen, Schmutz, Feuchtigkeit und Flüssigkeiten geschützt werden soll.
Defense
Industrie
Marine
Raum- und Luftfahrt
Urban Air Mobility
Unmanned Systems
Material / Ausführungen
Ausführung A
Fluorsilikon gefüllt mit Ag/Al-Partikeln
Härte (65 ± 10) Shore A nach DIN EN ISO 868
Farbe: hell grün
Abschirmeigenschaften: ≥ 80dB
Ausführung B
Fluorsilikon gefüllt mit Ni/C-Partikeln
Härte (75 ± 7) Shore A nach DIN EN ISO 868
Farbe: dunkel-grün
Abschirmeigenschaften: ≥ 70dB
Bauformen
Form A, B, C, CA, CB
VG96940-06A / AALB-FSPL-06A
VG96940-06B / AALB-FSPL-06B
VG96940-06C / AALB-FSPL-06C
VG96940-06CA / AALB-FSPL-06CA
VG96940-06CB / AALB-FSPL-06CB
Für Steckdosen mit Vierkantflansch
Form D
VG96940-06D / AALB-FSPL-06D
Dichtung für VG96513 / EN4165 Rechtecksteckverbinder
Form E
VG96940-06E / AALB-FSPL-06E
Dichtungen für Kappen
Form F
VG96940-06F / AALB-FSPL-06F
Dichtungen für Steckdosen mit Einlochbefestigung
Diese Dichtung ersetzt die beim Steckverbinder mitgelieferte Standard-Dichtung.
Form G
VG96940-06G / AALB-FSPL-06G
Dichtungen für Einlochdosen
Diese Dichtung wird bei der Montage zusätzlich eingelegt
Form D-SUB
D-SUB-*-Y3
Dichtung für Trapez-Steckverbinder (D-SUB)
techn. Eigenschaften
Abschirmeigenschaften
Version A: ≥ 80 dB
Version B: ≥ 70 dB
Temperatureinsatzbereich
-55°C bis +160°C
Frequenzbereich
15KHz bis 4GHz
Wasserdichtigkeit
Nach VG95319-2, Prüfung 5.9.2
1bar/16h Form A, B
0,2bar/48h Form C, CA, CB, E, F, G
Norm / Standard
VG96940-6
Amphenol Air-LB ist VG96940-6 zugelassen und VG95212 (LZB) gelistet.
AALB-FSPL und D-SUB-*-Y3-
Die Serie AALB-FSPL von Amphenol-Air LB hat den technischen Aufbau wie VG96940-6 und ist das kommerzielle Äquivalent dazu. AALB-FSPL bieten jedoch neben den in der Norm beschriebenen Ausführungen eine zusätzliche Auswahl z.B. Materialstärken. Weitere Materialien und Sonderformen sind auf Anfrage erhältlich.
Unter der Herstellerteilekennzeichnung D-SUB-*-Y3- bieten wir elektrisch leitende Dichtungen für trapezförmige D-SUB Steckverbinder passend für Serie EPC / ASNE0237 / ABS1145 / MIL-DTL-24308 EC807-3 / DIN 41652
