EN61984
ECTA 133 | 233 | 633

Metall Rundsteckverbinder
Push-Pull Verriegelung
Signal- und Leistungsübertragung

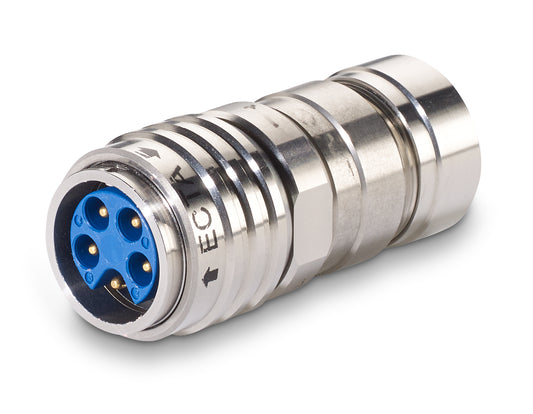

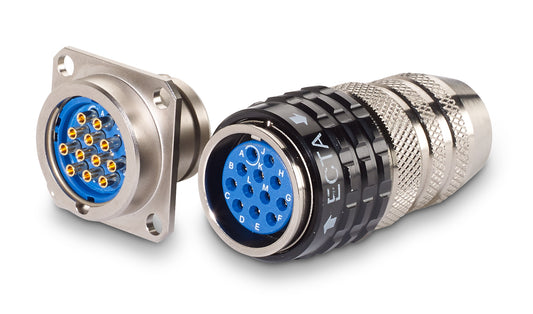

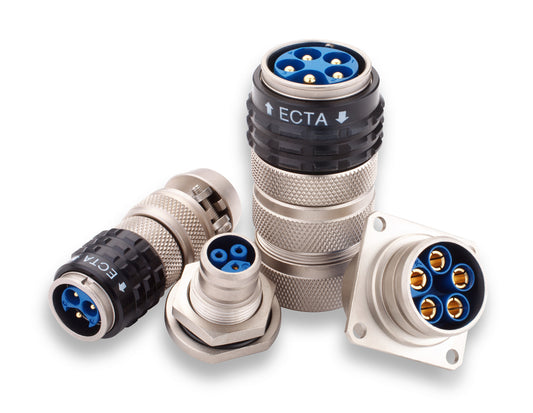

Die Metall-Steckverbinder Serie x33x mit Push-Pull-Verriegelungssystem kommt überall dort zum Einsatz, wo schnell und sicher gesteckt werden muss. Sie eignet sich besonders in der Industrie, beispielsweise für Robotik, Apparate- und Fahrzeugbau. Gehäuse aus Edelstahl oder Messing sind besonderst robust und strapazierfähig für sehr hohe Umweltanforderungen. Druckdichte Steckdosen sind in vielen Polbildern lieferbar.

Amphenol Air LB Produkt aus eigener Fertigung

Eigenschaften

Serie x331: Leistungs-Steckverbinder (max. 40A) mit voreilendem und dem Steckergehäuse leitend verbundenem Massekontakt. (PE-Kontakt)
Serie x332: Signal-Stecker zur Übertragung von Signalen und Daten sowie Kleinspannungs-Versorgungsstecker (max. 25A)
min. 1000 Steckzyklen
Push-Pull Schnellverriegelung
Einfache Montage
Berührungsschutz
Kontaktauswahl: Serie x331: Löt-Kontakte oder Crimp-Kontakte, Serie x332: Löt-Kontakte, Crimp-Kontakte, Thermoelemente oder Kontakte für Leiterplatten-Anschluss
Temperatureinsatzbereich: -40°C bis +125°C
Schutzart bis IP67
EMI/RFI Schutz

Technische Informationen

Dokumente

Name: EN61984 / ECTA 133 | 233 | 633
Brand: Plantless
Availability: InStock

3D Modelle

Anwendungen / Marktsegmente

Serie 1
Leistungsversorgung für industrielle Anwendungen, wie z.B.
Batteriemanagementsysteme, Stromverteilungssysteme, Motoren in Baumaschinen, Nutzfahrzeuge, Robotik, Industrie-Automation

Serie 2:
Signal-, Daten- und Kleinspannungs-Steckverbindung für industrielle Anwendungen, wie z.B. Maschinenbau, Industrie-Automation, Beleuchtung, Steuerungstechnik
Fahrzeugbau, Diagnose / Messtechnik, Robotik Themperaturmessung / Thermoelement-Kontakte

Industrie

Material / Ausführungen

Isolator: Glasfaserverstärktes Thermoplast

Kontakte Material & Oberfläche: Kupferlegierung vergoldet auf Nickel

Gehäuse:

Amphenol-Air LB fertigt am Standort Saarlouis die folgenden Ausführungen:
1331/1332 Aluminiumlegierung mit Oberflächen-Beschichtung vernickelt, Verriegelungsring eloxiert
2331/2332 Messing
6331/6332 Edelstahl

Aluminium vernickelt

RoHS-konform: Ja
Salzsprühtestdauer: 48h

Edelstahl

RoHS-konform: Ja
Salzsprühtestdauer: 1000h

Messing

RoHS-konform: Ja
Salzsprühtestdauer: 1000h

Bauformen / Lieferumfang

Gehäuse

Gehäusegrößen Anzahl:

Serie 1: 5 / Serie 2: 6

Gehäusegrößen Bezeichnung:

0 / 1 / 2 / 3 / 4 / 5

Kodierungen

Bei Anwendungen mit mehreren Steckverbindern mit dem gleichem Polbild, können diese gegen ein Fehlstecken durch Kodierungen geschützt werden

Anzahl Kodiermöglichkeiten: 5

Bezeichnung der Kodierungen:

- / 1 / 2 / 3 / 4

Art der Kodierung: Isolator- Drehung

Lieferumfang

Kontakte sind enthalten: Ja

Endgehäuse ist enthalten: Nein

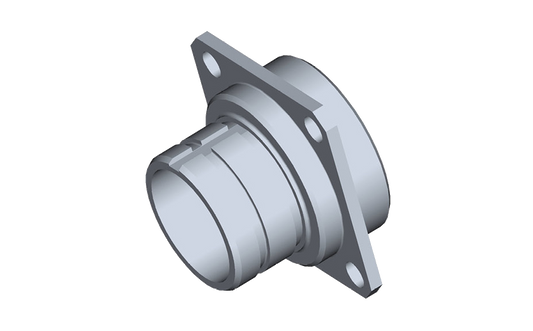

Form E

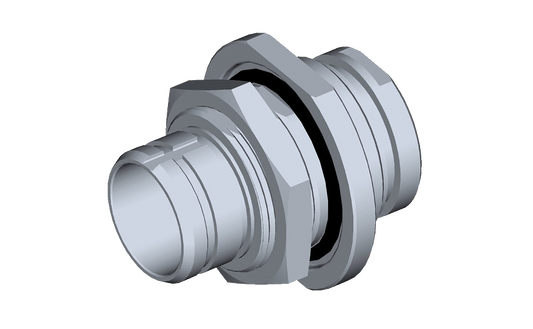

Form EVR

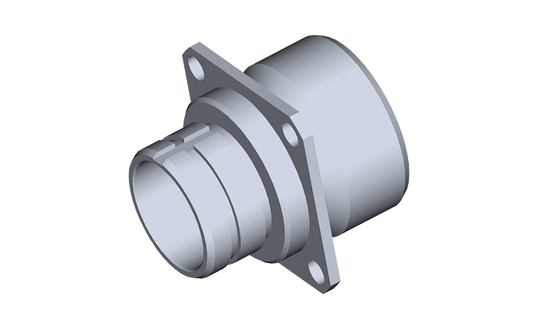

Form ER

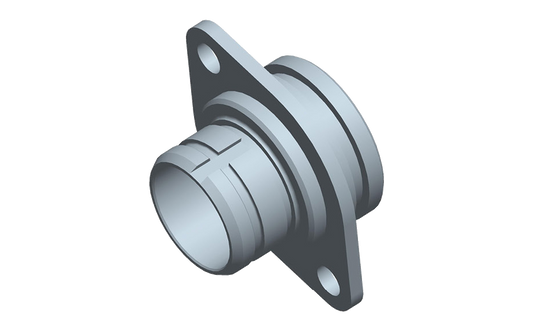

Form EO

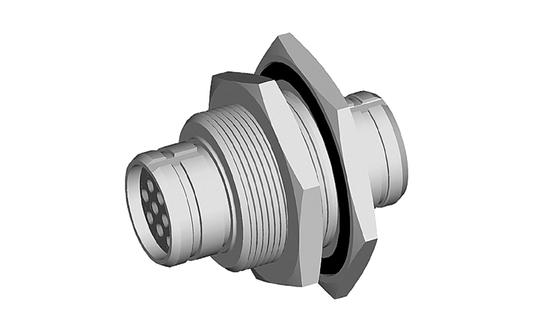

Form EE

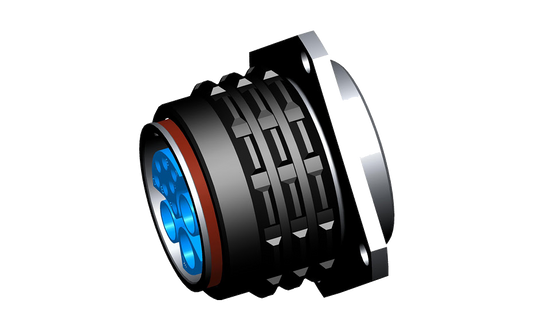

Form MESV

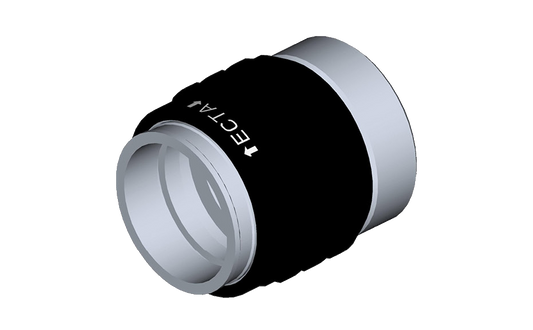

Form M

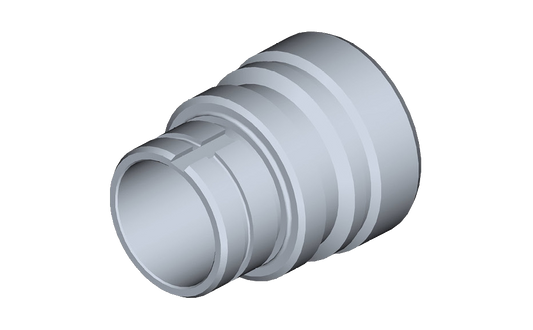

Form P

Zubehör

Die Serie bietet folgendes Zubehör:

Crimp-Kontakte
Endgehäuse
Dichtungen
Schutzkappen (Metall)
Werkzeuge

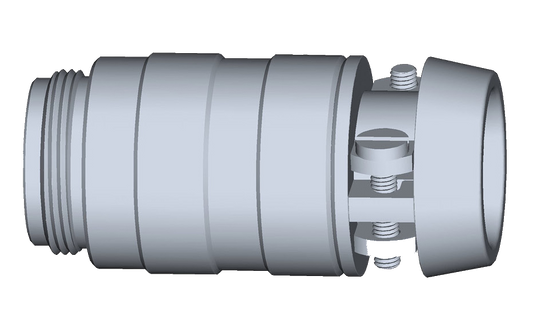

Form P-B

Endgehäuse

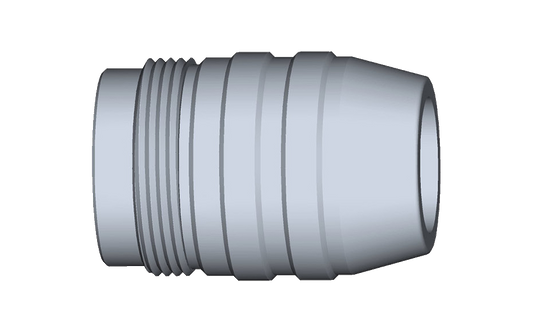

Form P-A

Endgehäuse

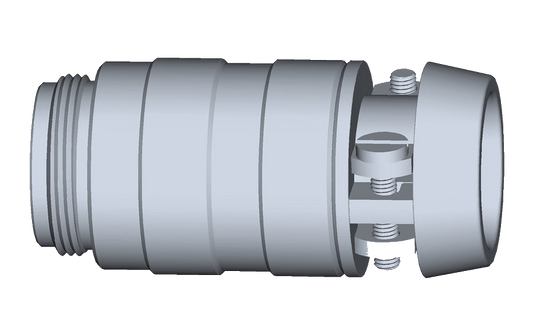

Form PES

Endgehäuse

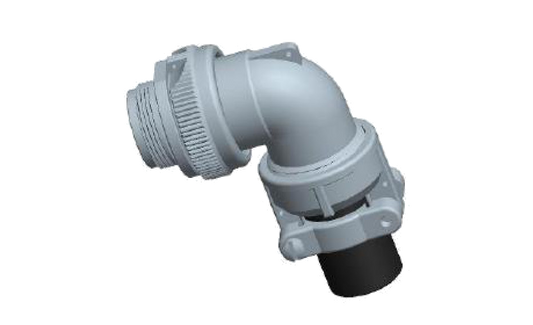

Form CG

Endgehäuse

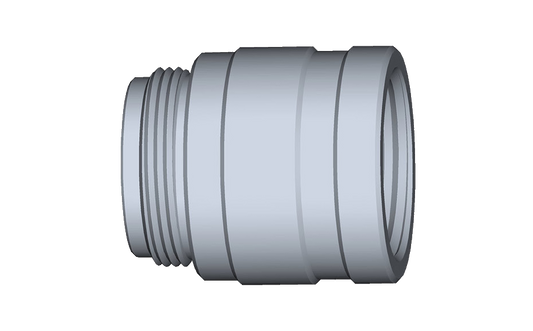

Form PG & PM

Gewindeanschlussadapter

Elektrische Daten / Kontakte

Max. Strom pro Kontakt

Serie 1: 40A / Serie 2: 25A

bei +40°C

Polbilder

Anzahl an Kontakten:

Serie 1: 2+PE - 4+PE / Serie 2: 3 -41

Anzahl an Polbildern

Serie 1: 14 / Serie 2: 12

Kontaktauswahl

Crimp-Kontakt Anschlussquerschnitt:

Serie 1: 0,25mm² - 6mm²
Serie 2: 0,10mm² - 4mm²

Wahlweise Lötkontakte oder

Leiterplattenkontakte verfügbar

EMI/RFI Schutz

Elektrisch leitfähige Gehäuse-Oberflächen und Endgehäuse für den Anschluss eines Schirmgeflechts ermöglichen eine Abschirmwirkung zwischen Stecker, Steckdose, Endgehäuse und Abschirmgeflecht des Kabels gegen elektromagnetische Störungen.

Mechanische Eigenschaften

Temperatureinsatzbereich

-40°C bis +125°C

Schutzart

bis zu IP67

Steckzyklen

Min. 1000

Schock

DIN EN 60068-2-27 (VDE0468-2-27):2010-02 / 25g / 6ms / 50 Schocks pro Richtung

Vibration

DIN EN 60068-2-6 (VDE0468-2-6):2008-10 / 10-2000Hz / 10g / 10 Zyklen pro Achse

Verriegelung

Push-Pull

Automatische Verriegelung beim Eindrücken, Entriegelung über ein Zug an der Überwurfmutter

Zeit-Sparend: Schnellste Verriegelungstechnik im Vergleich
Vibrationsfest: Schützt vor ungewolltem Entriegeln durch Vibration
Ideal für Schwer erreichbare Einsatzorte (Blindstecken)

Technische Informationen

Anwendungen / Marktsegmente

Serie 1
Leistungsversorgung für industrielle Anwendungen, wie z.B.
Batteriemanagementsysteme, Stromverteilungssysteme, Motoren in Baumaschinen, Nutzfahrzeuge, Robotik, Industrie-Automation

Industrie

Material / Ausführungen

Isolator: Glasfaserverstärktes Thermoplast

Kontakte Material & Oberfläche: Kupferlegierung vergoldet auf Nickel

Gehäuse:

Aluminium vernickelt

RoHS-konform: Ja
Salzsprühtestdauer: 48h

Edelstahl

RoHS-konform: Ja
Salzsprühtestdauer: 1000h

Messing

RoHS-konform: Ja
Salzsprühtestdauer: 1000h

Bauformen / Lieferumfang

Gehäuse

Gehäusegrößen Anzahl:

Serie 1: 5 / Serie 2: 6

Gehäusegrößen Bezeichnung:

0 / 1 / 2 / 3 / 4 / 5

Kodierungen

Bei Anwendungen mit mehreren Steckverbindern mit dem gleichem Polbild, können diese gegen ein Fehlstecken durch Kodierungen geschützt werden

Anzahl Kodiermöglichkeiten: 5

Bezeichnung der Kodierungen:

- / 1 / 2 / 3 / 4

Art der Kodierung: Isolator- Drehung

Lieferumfang

Kontakte sind enthalten: Ja

Endgehäuse ist enthalten: Nein

Form E

Form EVR

Form ER

Form EO

Form EE

Form MESV

Form M

Form P

Zubehör

Die Serie bietet folgendes Zubehör:

Crimp-Kontakte
Endgehäuse
Dichtungen
Schutzkappen (Metall)
Werkzeuge

Form P-B

Endgehäuse

Form P-A

Endgehäuse

Form PES

Endgehäuse

Form CG

Endgehäuse

Form PG & PM

Gewindeanschlussadapter

Elektrische Daten / Kontakte

Max. Strom pro Kontakt

Serie 1: 40A / Serie 2: 25A

bei +40°C

Polbilder

Anzahl an Kontakten:

Serie 1: 2+PE - 4+PE / Serie 2: 3 -41

Anzahl an Polbildern

Serie 1: 14 / Serie 2: 12

Kontaktauswahl

Crimp-Kontakt Anschlussquerschnitt:

Serie 1: 0,25mm² - 6mm²
Serie 2: 0,10mm² - 4mm²

Wahlweise Lötkontakte oder

Leiterplattenkontakte verfügbar

EMI/RFI Schutz

Mechanische Eigenschaften

Temperatureinsatzbereich

-40°C bis +125°C

Schutzart

bis zu IP67

Steckzyklen

Min. 1000

Schock

DIN EN 60068-2-27 (VDE0468-2-27):2010-02 / 25g / 6ms / 50 Schocks pro Richtung

Vibration

DIN EN 60068-2-6 (VDE0468-2-6):2008-10 / 10-2000Hz / 10g / 10 Zyklen pro Achse

Verriegelung

Push-Pull

Automatische Verriegelung beim Eindrücken, Entriegelung über ein Zug an der Überwurfmutter

Zeit-Sparend: Schnellste Verriegelungstechnik im Vergleich
Vibrationsfest: Schützt vor ungewolltem Entriegeln durch Vibration
Ideal für Schwer erreichbare Einsatzorte (Blindstecken)

Dokumente

3D Modelle

Fragen oder Anliegen?

Kontakt aufnehmen

Wählen Sie Ihr Anliegen, damit wir Ihnen gezielt und schnellstmöglich weiterhelfen können.

Unser Team steht bereit, sich um Ihre Anfrage zu kümmern und Ihnen den bestmöglichen Service zu bieten.

Technischer Support Customer Service

SSL geschützt + DSGVO konform

Vorname*

Nachname*

Unternehmen

E-Mail*

Telefon

Ihr Anliegen

Produkt Name

Produkt ID

Mit dem Klick auf „Absenden“ stimmen Sie der Speicherung Ihrer (personenbezogenen) Daten zur Kontaktaufnahme durch die Amphenol-Air LB GmbH zu. Zum Schutz vor Spam verwenden wir Google reCAPTCHA. Dabei können Daten an Google übermittelt werden. Es gelten die Datenschutzerklärung und Nutzungsbedingungen von Google.

Kontaktanfrage erfolgreich versendet!

Wir werden Ihr Anliegen prüfen und uns schnellst möglichst mit Ihnen in Verbindung setzen.

FAQ & Kundenservice

Meine Auswahl (0 )

EN61984 ECTA 133 | 233 | 633

Eigenschaften

Technische Informationen

Dokumente

Videos

3D Modelle

Anwendungen / Marktsegmente

Material / Ausführungen

Bauformen / Lieferumfang

Zubehör

Elektrische Daten / Kontakte

Mechanische Eigenschaften

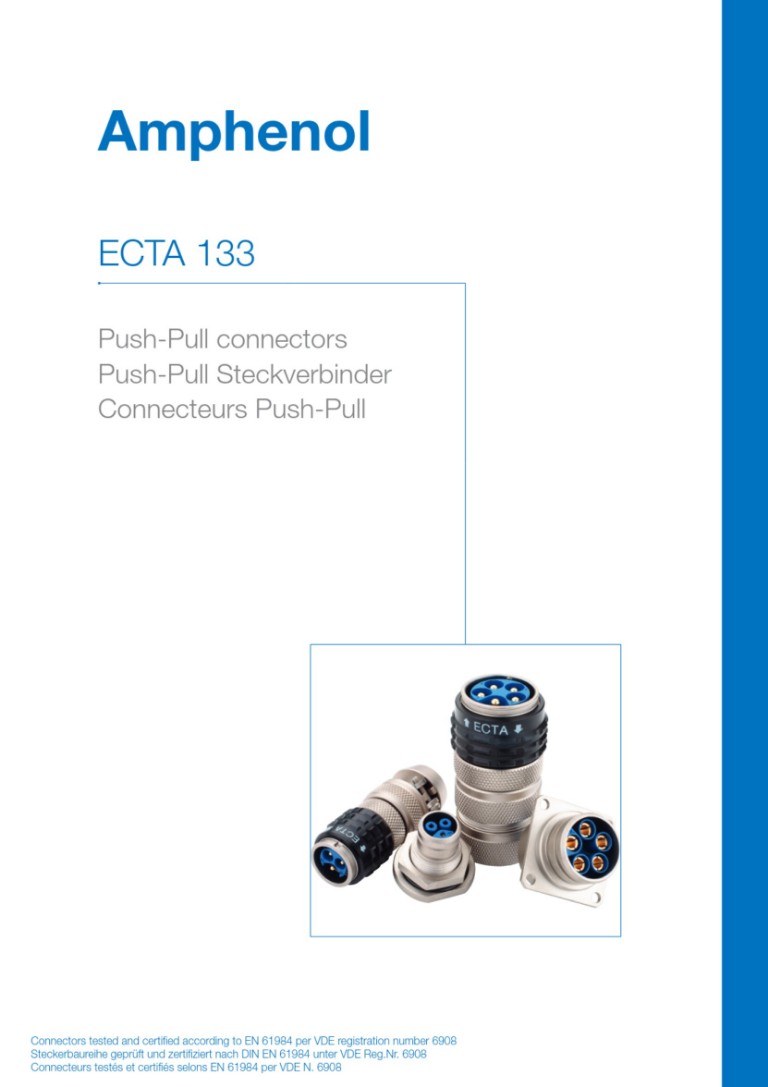

ECTA x33 | Katalog V062024

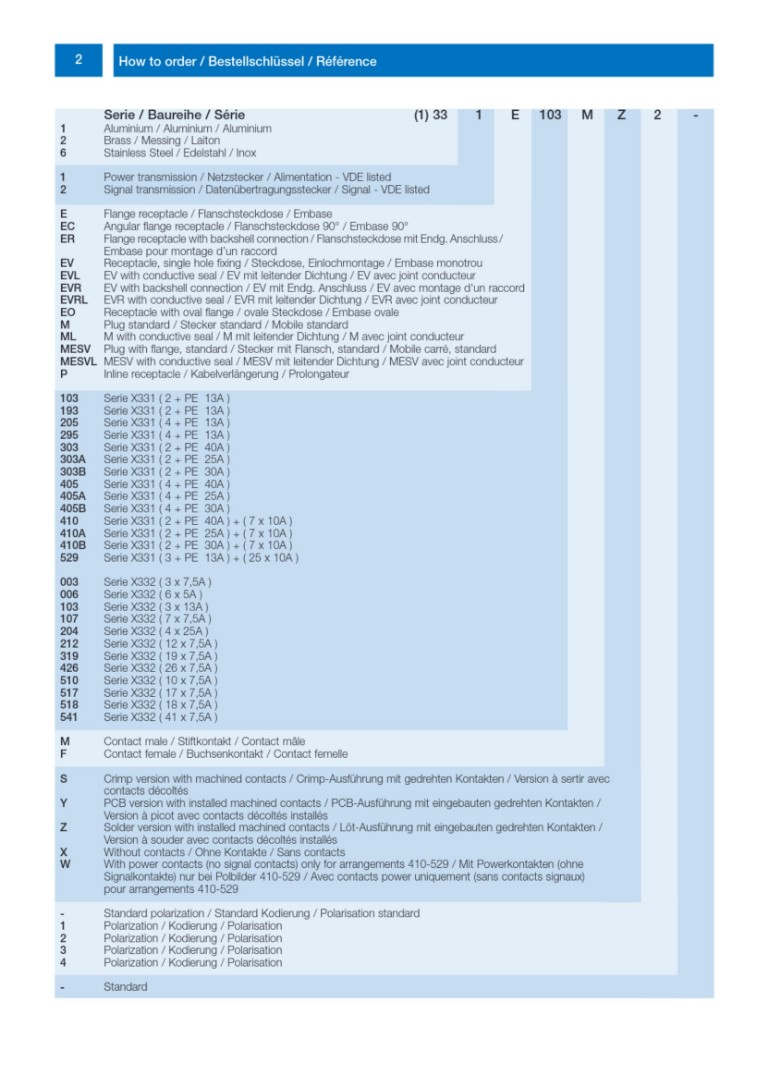

ECTA x33 | Bestellschlüssel V06/24
