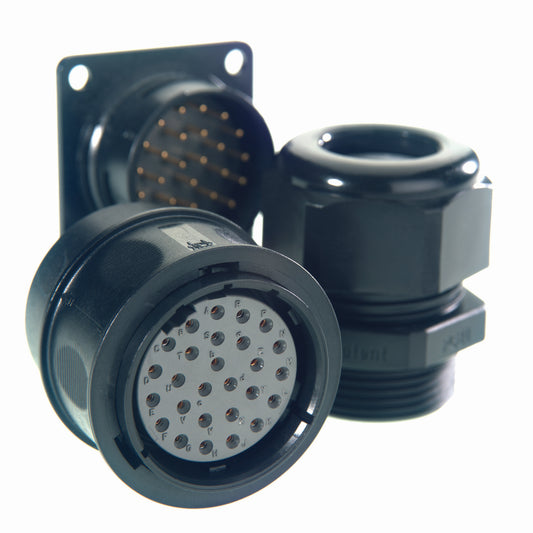

Eigenschaften
- Signal-, Daten- und Kleinspannungsverbindung bis max. 25A
- Mit voreilendem Massekontakt
- 1000 Steckzyklen
- Robustes Thermoplast: 1000 Stunden Salzsprühtest
- Einfache Montage
- Kontaktauswahl: Gedrehte oder gestanzt-gerollte Kontakte möglich
- Schutzart IP67
- Temperatureinsatzbereich -40°C bis +125°C
Technische Informationen

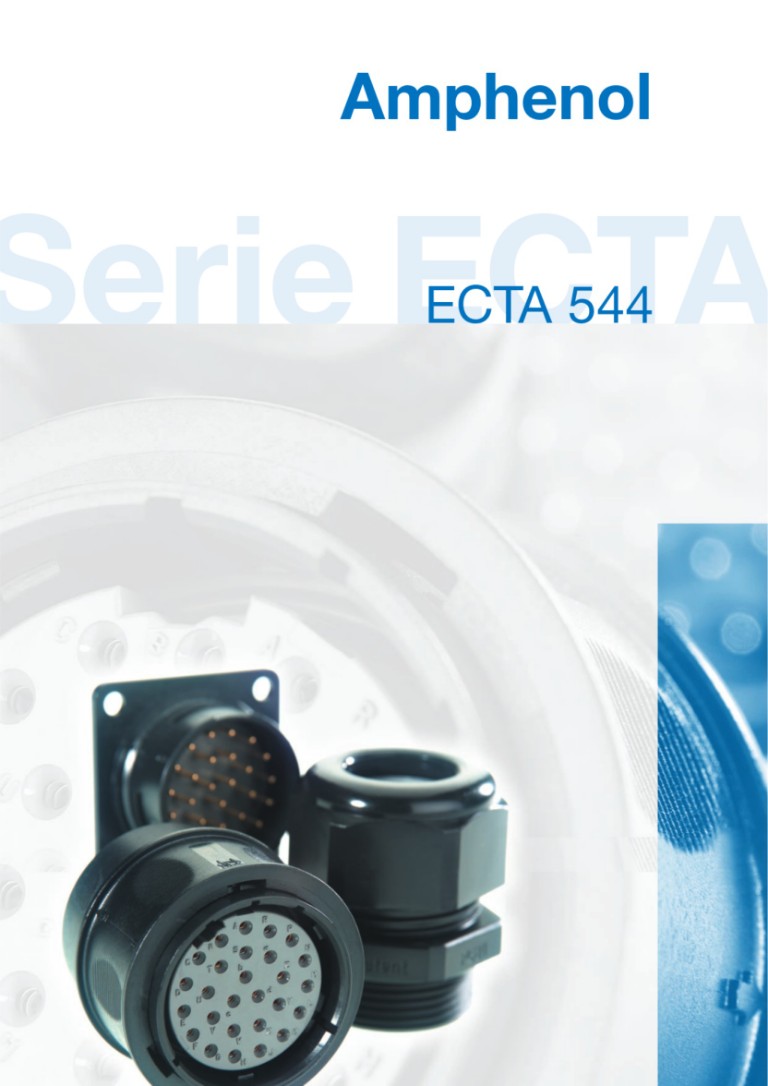

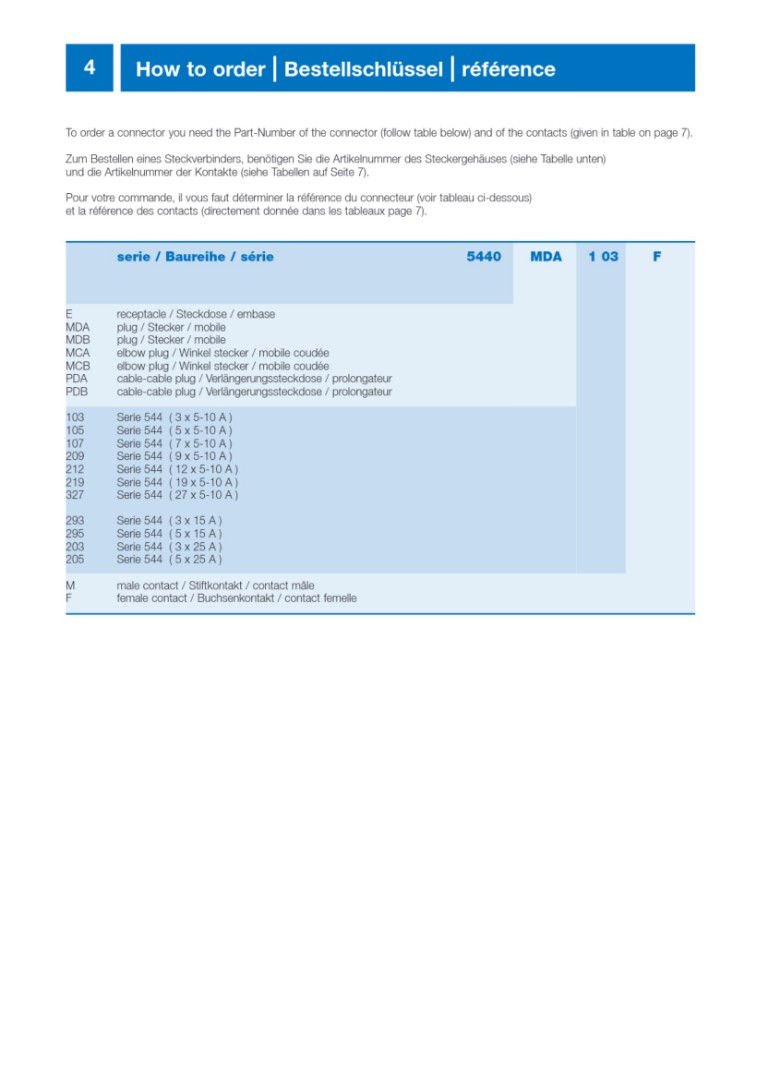

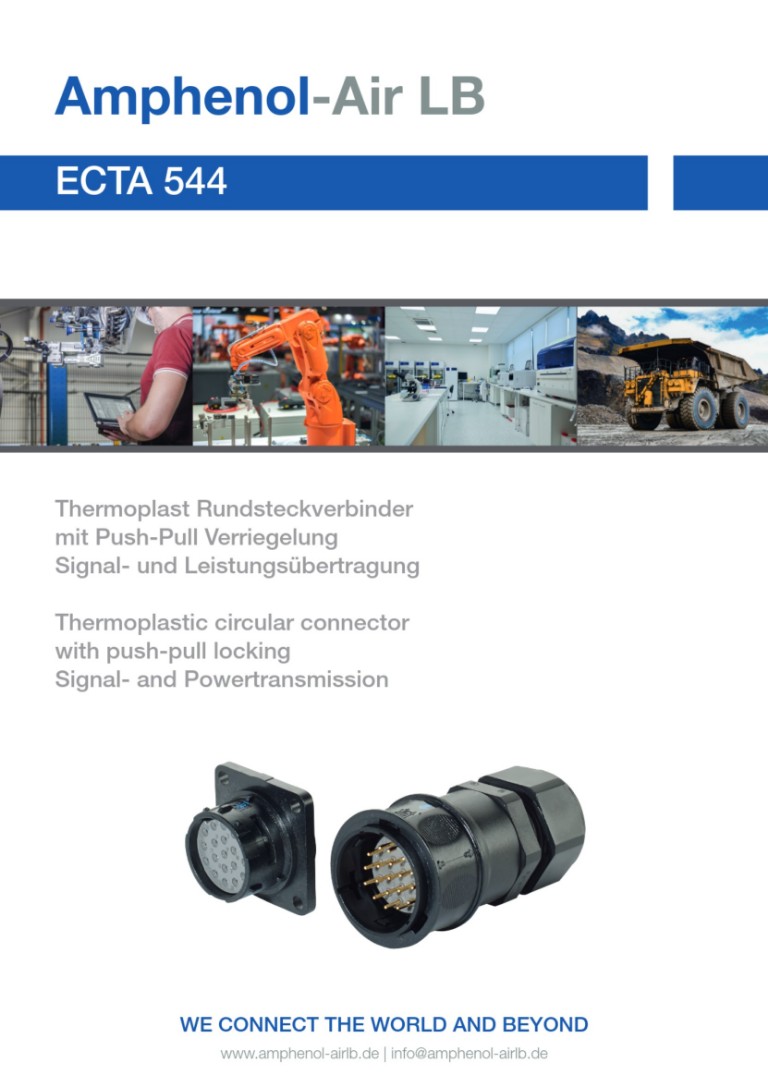

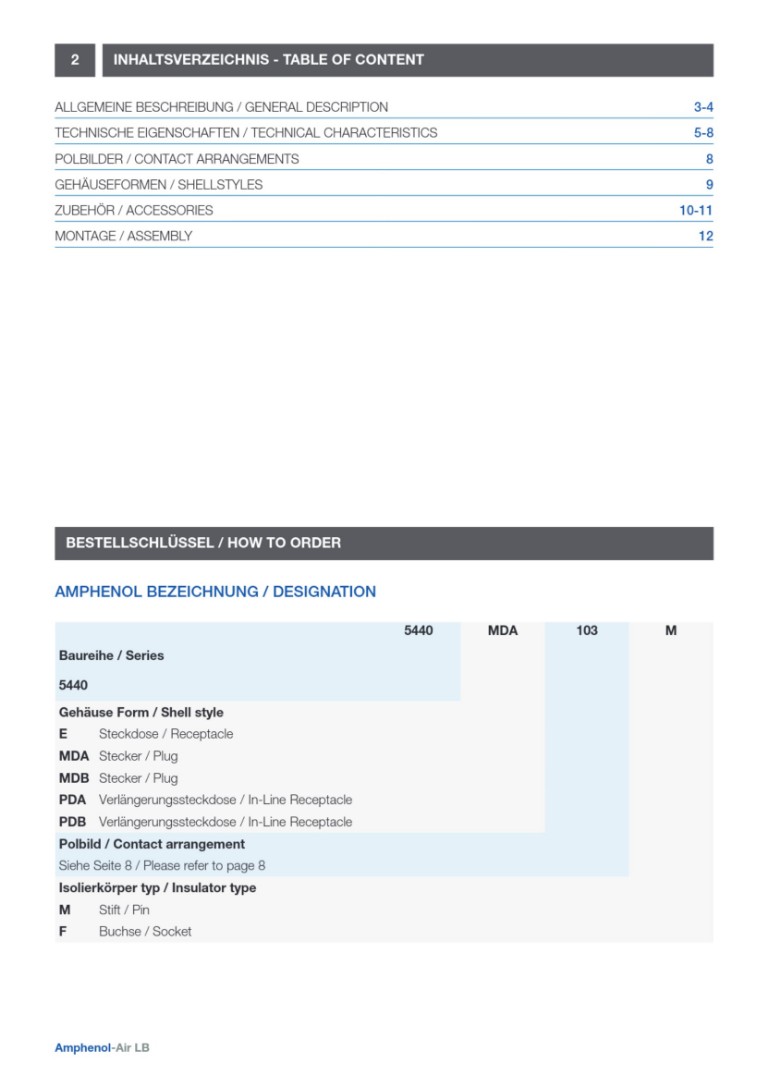

Dokumente
Videos
3D Modelle
Anwendungen / Marktsegmente
Signal-, Daten- und Kleinspannungsverbindung für industrielle Anwendungen, wie z.B.
Maschinenbau, Industrie-Automation
Beleuchtung, Steuerungstechnik, Fahrzeugbau , Diagnose / Messtechnik
Robotik , Computersysteme
Industrie
Material / Ausführungen
Gehäuse: Glasfaserverstärktes Thermoplast (UL 94-V0, DIN 5510-2-S1)
Kontakte: Kupferlegierung vergoldet auf Nickel
Isolierkörper: Glasfaserverstärktes Thermoplast (UL 94-V0, DIN 5510-2-S1)
min. 1000 Stunden Salzsprühtest
Amphenol-Air LB fertigt am Standort Saarlouis die folgenden Ausführungen:
Thermoplast, standardmäßig schwarz eingefärbt
Optional gelb oder grau eingefärbt

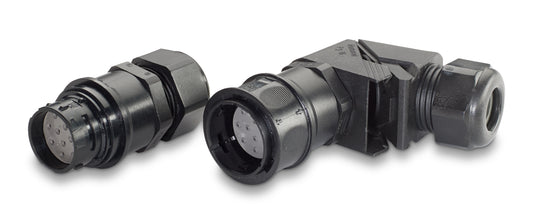

Thermoplast schwarz

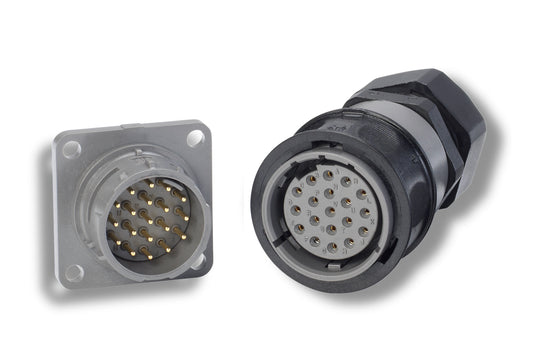

Thermoplast grau

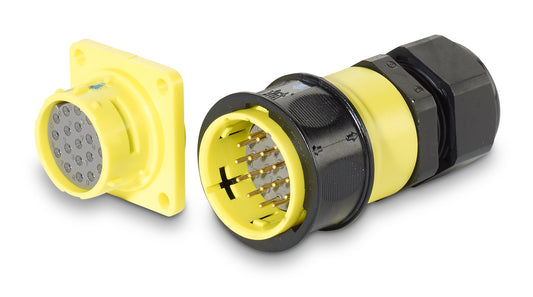

Thermoplast gelb
Bauformen / Lieferumfang / Zubehör
Gehäuse
Gehäusegrößen Anzahl: 3
Gehäusegrößen Bezeichnung: 1 / 2 / 3
Kodierung
Bei Anwendungen mit mehreren Steckverbindern mit dem gleichem Polbild, können diese gegen ein Fehlstecken durch Kodierungen geschützt werden
Anzahl Kodiermöglichkeiten: 3
Bezeichnung der Kodierungen: 1 / 2 / 3
Art der Kodierung: Isolator-Drehung
Lieferumfang
Kontakte sind enthalten: Nein
Endgehäuse sind enthalten: Ja
Zubehör
Die Serie bietet folgendes Zubehör:
- Gestanzt-gerollte Crimp-Kontakte
- Gedrehte Crimp-Kontakte
- Dichtungen
- Schutzkappen
- Werkzeuge

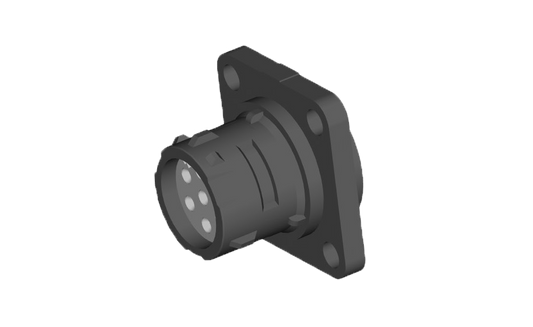

Form E

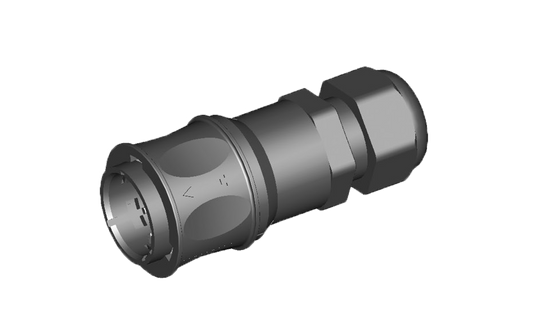

Form MD

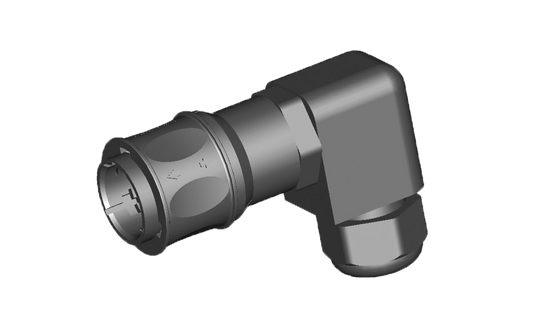

Form MC

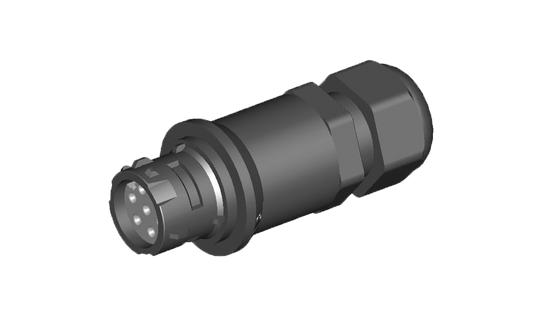

Form P
Elektrische Daten / Kontakte
Max. Strom pro Kontakt
25A
bei +40°C
Kontaktauswahl
Crimp-Kontakt Anschlussquerschnitt:
0,1 bis 3,0mm²
wahlweise gedreht oder gestanzt-gerollt
Polbilder
Anzahl an Kontakten: 3-27
Anzahl an Polbildern: 11
Mechanische Eigenschaften
Temperatureinsatzbereich
-40°C bis +125°C
Schutzart
bis zu IP67
Steckzyklen
Min.
1000 (mit gedrehten Kontakten)
250 (mit gestanzt-gerollten Kontakte)
Verriegelung
Push-Pull
Automatische Verriegelung beim Eindrücken, Entriegelung über ein Zug an der Überwurfmutter
- Zeit-Sparend: Schnellste Verriegelungstechnik im Vergleich
- Vibrationsfest: Schützt vor ungewolltem Entriegeln durch Vibration
- Ideal für Schwer erreichbare Einsatzorte (Blindstecken)
Schocks
IEC 60512 (IEC 68-2-29) 25g / 6ms / 50 Schocks pro Richtung
Vibration
IEC 60512 (IEC 68-2-6) 10-2000 Hz / 10g / 10 Zyklen pro Achse
