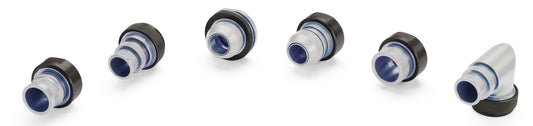

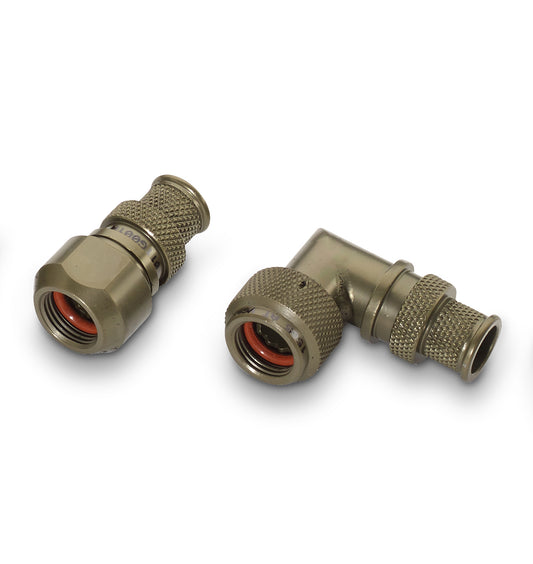

VG95319-1011
BVG

Endgehäuse
EMV-Schutz
Schmutz- und Feuchtigkeits-Schutz

Endgehäuse bilden den druckwasserdichten Abschluss eines Steckverbinders und bieten Schutz vor elektromagnetischer Störung, Feuchtigkeit und Schmutz. Durch die Befestigung mit Band bieten sie ebenfalls eine Zugentlastung.

Amphenol Air LB Produkt aus eigener Fertigung
Amphenol Air LB Produkt mit VG Zulassung

Eigenschaften

Die VG95319-1011 Endgehäuse sind geeignet für folgende Steckverbinder: VG95319 -1006, -1007, -1008, -1016 / MIL-DTL-38999 Series III / Amphenol TV/CTV
Die Endgehäuse sind in verschiedenen Ausführungen erhältlich: Bandanschluss / Klemmkonus (SQ) / für Formschrumpfteile / gerade oder abgewinkelt
Große Auswahl an Kabelausgängen
Verschiedene Materialien und Oberflächen
EMI/RFI Schutz
Temperatureinsatzbereich für Ausführungen Aluminiumlegierung Kadmium, Zink-Nickel sowie Zink-Zinn und/oder schwarz anodisiert und Marine Bronze: von -55°C bis +175°C
Temperatureinsatzbereich für Ausführung Aluminiumlegierung vernickelt und Edelstahl: von -55°C bis +260°C
Druckwasserdicht 1bar/48h zwischen dem Steckverbinder und dem Endgehäuse

Technische Informationen

Dokumente

Name: VG95319-1011 / BVG
Brand: Plantless
Availability: InStock

3D Modelle

Anwendungen

Die Endgehäuse haben ein umfangreiches Anwendungsgebiet, da sie überall dort eingesetzt werden, wo eine Verbindung vor Frequenzen, Schmutz, Feuchtigkeit, Flüssigkeiten und mechanischer Beanspruchung geschützt werden soll.

Defense

Marine

Industrie

Urban Air Mobility

Unmanned Systems

Material / Ausführungen

Im Standort Saarlouis werden diese Endgehäuse in den folgenden Ausführungen gefertigt:

B*VG:

N: Aluminiumlegierung mit Oberflächen-Beschichtung vernickelt
ZN: Aluminiumlegierung mit Oberflächen-Beschichtung Zink-Nickel, schwarz

VG95319-1011:

A: Aluminiumlegierung mit Oberflächen-Beschichtung kadmiert
B: Marine Bronze
J: Aluminiumlegierung mit Oberflächen-Beschichtung Zink-Zinn und/oder schwarz anodisiert
S: Edelstahl passiviert

Zink-Zinn und/oder schw.anodisiert

VG95319-1011: J

RoHS konform: Ja
Salzsprühtestdauer: 5d
Elektrisch leitfähig: Ja (5mΩ)
Temperatureinsatzbereich:
-55°C bis+ 175°C

Marine Bronze

VG95319-1011: B

RoHS konform: Ja
Salzsprühtestdauer: 5d
Elektrisch leitfähig: Ja (5mΩ)
Temperatureinsatzbereich:
-55°C bis+ 175°C

Vernickelt

BVG: N

RoHS konform: Ja
Salzsprühtestdauer: 48h
Elektrisch leitfähig: Ja (2,5mΩ)
Temperatureinsatzbereich:
-55°C bis+ 200°C

Zink-Nickel

BVG: ZN

RoHS konform: Ja
Salzsprühtestdauer: 500h
Elektrisch leitfähig: Ja (5mΩ)
Temperatureinsatzbereich:
-55°C bis+ 175°C

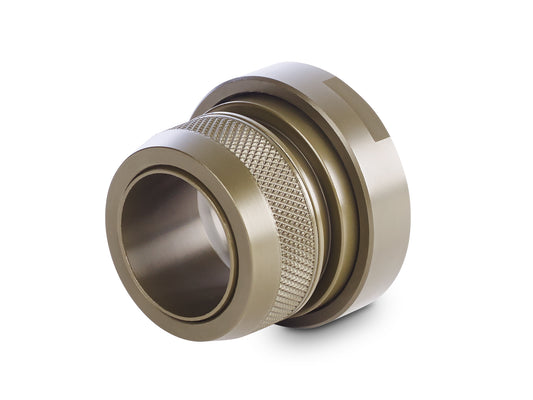

Kadmiert

VG95319-1011: A

RoHS konform: Nein
Salzsprühtestdauer: 5d
Elektrisch leitfähig: Ja (5mΩ)
Temperatureinsatzbereich:
-55°C bis+ 175°C

Edelstahl

VG95319-1011: S

RoHS konform: Ja
Salzsprühtestdauer: 5d
Elektrisch leitfähig: Ja (10mΩ)
Temperatureinsatzbereich:
-55°C bis+ 260°C

Bauformen

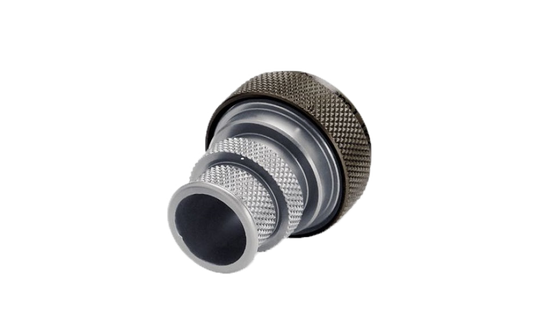

Form A & G

Bandadapter

VG95319-1011 Form A / BLVGSRA
Endgehäusemutter gerändelt

VG95319-1011 Form G / BLVGSRG
Endgehäusemutter mit Schlüsselansatz

Gerades Endgehäuse
für den Anschluss eines Schirmgeflechts
sowie für die Verwendung eines
wärmeschrumpfenden Formteils

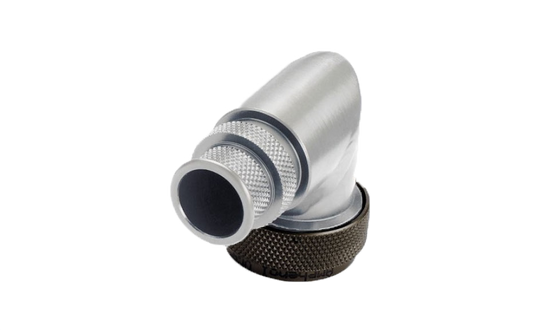

Form B & H

90° Bandadapter

VG95319-1011 Form B / BLVGARB
Endgehäusemutter gerändelt

VG95319-1011 Form H / BLVGARH
Endgehäusemutter mit Schlüsselansatz

für den Anschluss eines Schirmgeflechts
sowie für die Verwendung eines
wärmeschrumpfenden Formteils

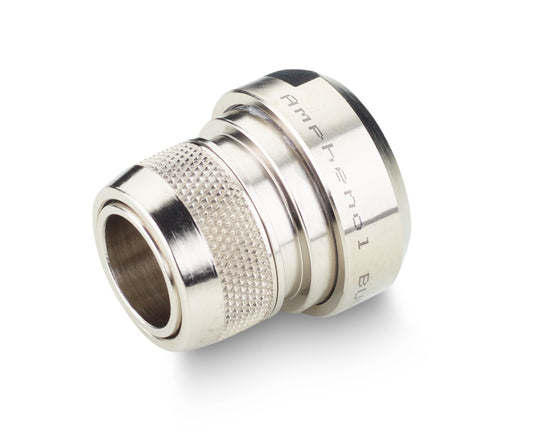

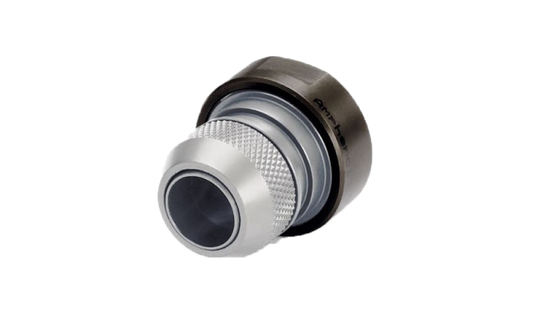

Form C

Klemmkonus

VG95319-1011 Form C / BUVGSRC
Endgehäusemutter mit Schlüsselansatz

Gerades Endgehäuse für den Anschluss
eines Schirmgeflechts, sowie für die
Verwendung eines wärmeschrumpfenden
Formteils

Form D

Bandadapter

VG95319-1011 Form A / BLVGSRD
Endgehäusemutter mit Schlüsselansatz

Gerades Endgehäuse, verkürzte Bauform
für den Anschluss eines Schirmgeflechts
sowie für die Verwendung eines
wärmeschrumpfenden Formteils

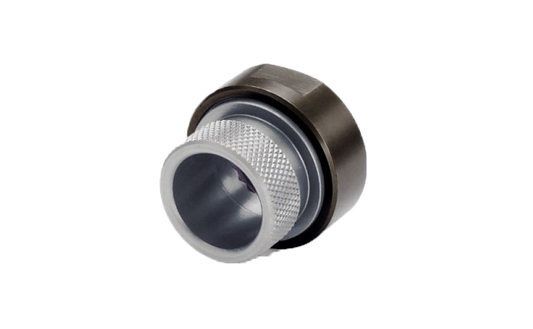

Form E

Formteiladapter

VG95319-1011 Form E / BBVGSRE
Endgehäusemutter mit Schlüsselansatz

Gerades Endgehäuse für die Verwendung
eines wärmeschrumpfenden Formteils

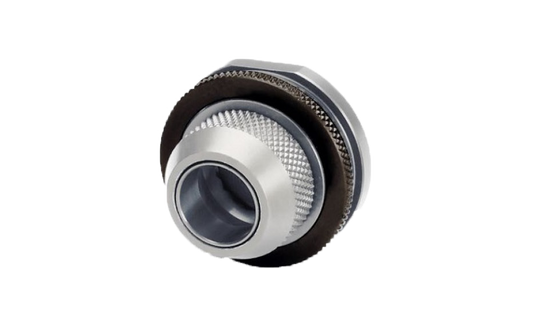

Form F

Klemmkonus

VG95319-1011 Form F / BGVGSRF
Endgehäusemutter mit Schlüsselansatz

Gerades Endgehäuse, verkürzte Bauform,
für den Anschluss eines Schirmgeflechts
sowie für die Verwendung eines
wärmeschrumpfenden Formteils

Technische Informationen

Anwendungen

Defense

Marine

Industrie

Urban Air Mobility

Unmanned Systems

Material / Ausführungen

Im Standort Saarlouis werden diese Endgehäuse in den folgenden Ausführungen gefertigt:

B*VG:

N: Aluminiumlegierung mit Oberflächen-Beschichtung vernickelt
ZN: Aluminiumlegierung mit Oberflächen-Beschichtung Zink-Nickel, schwarz

VG95319-1011:

A: Aluminiumlegierung mit Oberflächen-Beschichtung kadmiert
B: Marine Bronze
J: Aluminiumlegierung mit Oberflächen-Beschichtung Zink-Zinn und/oder schwarz anodisiert
S: Edelstahl passiviert

Zink-Zinn und/oder schw.anodisiert

VG95319-1011: J

RoHS konform: Ja
Salzsprühtestdauer: 5d
Elektrisch leitfähig: Ja (5mΩ)
Temperatureinsatzbereich:
-55°C bis+ 175°C

Marine Bronze

VG95319-1011: B

RoHS konform: Ja
Salzsprühtestdauer: 5d
Elektrisch leitfähig: Ja (5mΩ)
Temperatureinsatzbereich:
-55°C bis+ 175°C

Vernickelt

BVG: N

RoHS konform: Ja
Salzsprühtestdauer: 48h
Elektrisch leitfähig: Ja (2,5mΩ)
Temperatureinsatzbereich:
-55°C bis+ 200°C

Zink-Nickel

BVG: ZN

RoHS konform: Ja
Salzsprühtestdauer: 500h
Elektrisch leitfähig: Ja (5mΩ)
Temperatureinsatzbereich:
-55°C bis+ 175°C

Kadmiert

VG95319-1011: A

RoHS konform: Nein
Salzsprühtestdauer: 5d
Elektrisch leitfähig: Ja (5mΩ)
Temperatureinsatzbereich:
-55°C bis+ 175°C

Edelstahl

VG95319-1011: S

RoHS konform: Ja
Salzsprühtestdauer: 5d
Elektrisch leitfähig: Ja (10mΩ)
Temperatureinsatzbereich:
-55°C bis+ 260°C

Bauformen

Form A & G

Form B & H

Form C

Form D

Form E

Formteiladapter

VG95319-1011 Form E / BBVGSRE
Endgehäusemutter mit Schlüsselansatz

Gerades Endgehäuse für die Verwendung
eines wärmeschrumpfenden Formteils

Form F

Dokumente

3D Modelle

Fragen oder Anliegen?

Kontakt aufnehmen

Wählen Sie Ihr Anliegen, damit wir Ihnen gezielt und schnellstmöglich weiterhelfen können.

Unser Team steht bereit, sich um Ihre Anfrage zu kümmern und Ihnen den bestmöglichen Service zu bieten.

Technischer Support Customer Service

SSL geschützt + DSGVO konform

Vorname*

Nachname*

Unternehmen

E-Mail*

Telefon

Ihr Anliegen

Produkt Name

Produkt ID

Mit dem Klick auf „Absenden“ stimmen Sie der Speicherung Ihrer (personenbezogenen) Daten zur Kontaktaufnahme durch die Amphenol-Air LB GmbH zu. Zum Schutz vor Spam verwenden wir Google reCAPTCHA. Dabei können Daten an Google übermittelt werden. Es gelten die Datenschutzerklärung und Nutzungsbedingungen von Google.

Kontaktanfrage erfolgreich versendet!

Wir werden Ihr Anliegen prüfen und uns schnellst möglichst mit Ihnen in Verbindung setzen.

FAQ & Kundenservice

Meine Auswahl (0 )

VG95319-1011 BVG

Eigenschaften

Technische Informationen

Dokumente

Videos

3D Modelle

Anwendungen

Material / Ausführungen

Bauformen

Norm / Standard

VG95319-1011 / BVG | Katalog V06112025

VG95319-1011 / BVG | Katalog V06112025

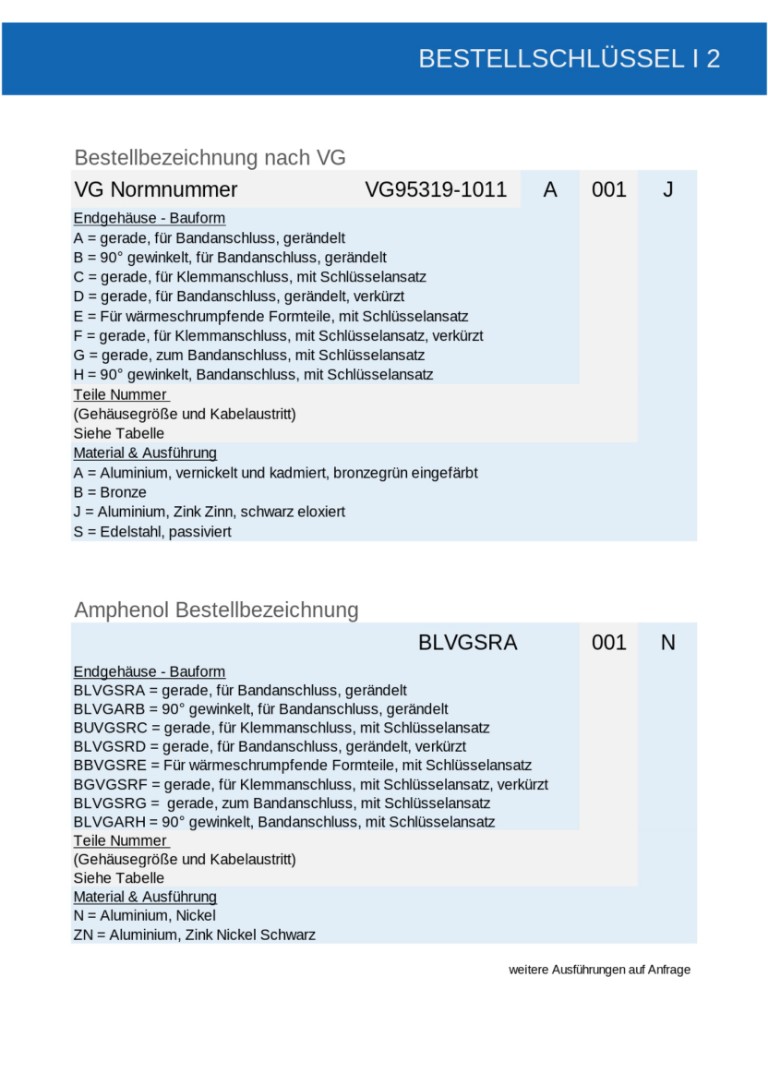

VG95319-1011 / BVG | Bestellschlüssel V05042022

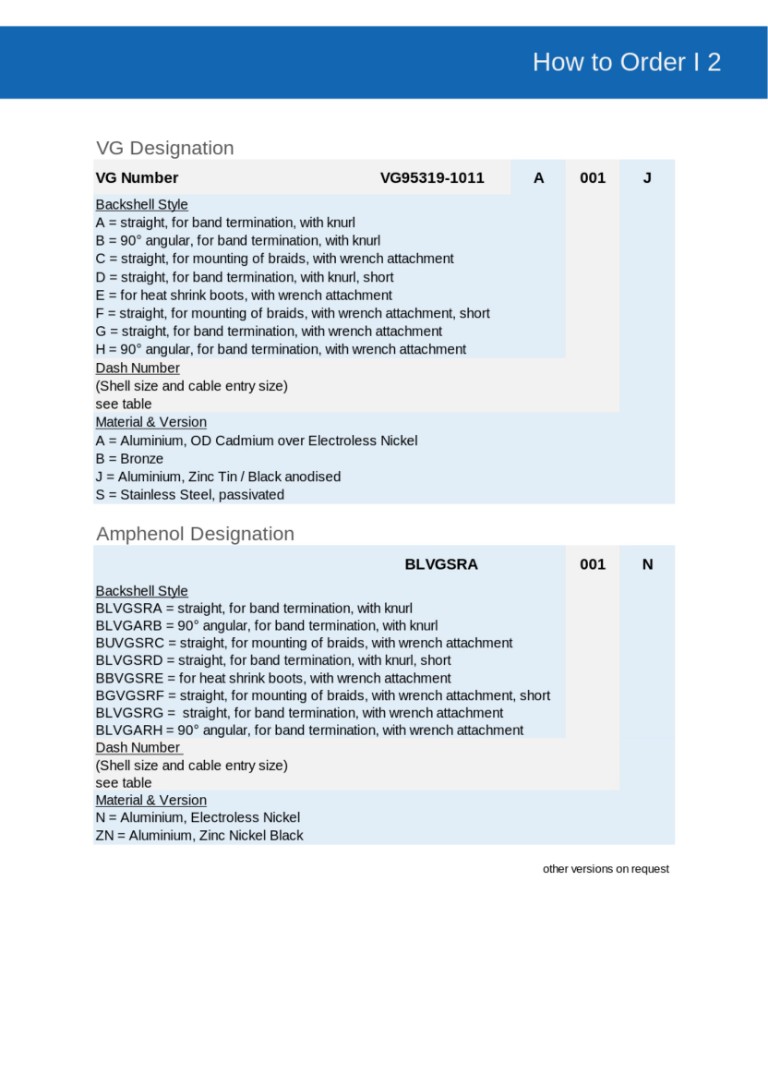

VG95319-1011 / BVG | Bestellschlüssel V05042022

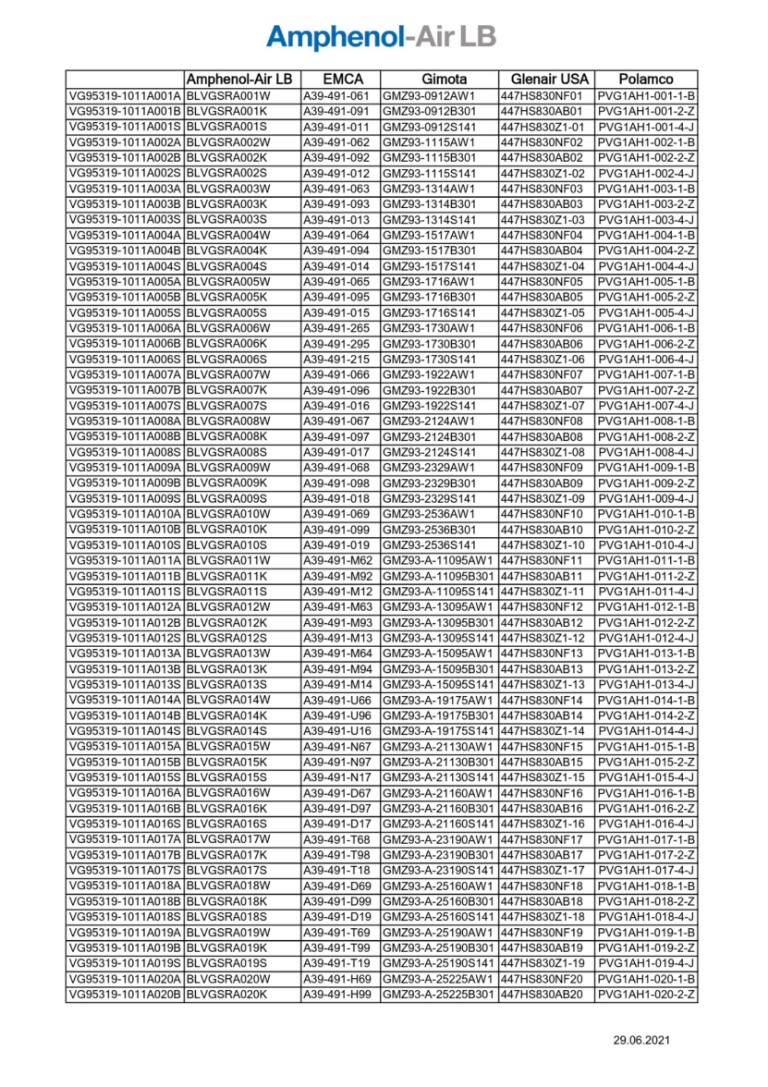

VG95319-1011 | Crossref. V06/21
