Eigenschaften
- Daten und Signal Steckverbinder (max. 7,5A)
- In 5 Gehäuse-Größen verfügbar: A/B/C/D/E bzw. 9, 15, 25, 37 und 50 polig, männlich und weiblich
- Passend für M39029 / EN3155 Gr. 20 Crimp-Kontakte, AWG 24-18
- Die Trapezform des Gehäuses gewährleistet die richtige Polarisierung
- Die Steckverbinder sind optional ausgestattet mit einer Einzeladerabdichtung und die Stiftseite zusätzlich mit einer Schnittstellendichtung zum Schutz vor elektrolytischer Korrosion an den Kontakten
- EPC Steckverbinder sind mit den folgenden Standards kompatibel: UTE C 93-425, Typ HE 508 MIL-C-24308 - DEF 5935; Muster 110 IEC-Empfehlung 48B
- Temperatureinsatzbereich -65°C bis +150°C
- Schutzart: IP66 / IP68
Technische Informationen
Dokumente
Videos
3D Modelle
Anwendungen / Marktsegmente
Daten und Signalübertragung in rauer Umgebung
Kommerzielle Flugzeuge, Unterhaltung an Bord, Flugzeugbremssysteme, Kabinen- und Außenbeleuchtung, Kommunikationssysteme, Avionik Systeme
Diagnose/Messtechnik
Raum- und Luftfahrt
Urban Air Mobility
Unmanned Systems
Material / Ausführungen
Isolator: Diallylphtalate
Kontakte: Kupferlegierung, vergoldet über nickel
Gehäuse:
Amphenol-Air LB fertigt am Standort Saarlouis die folgenden Ausführungen:
SP049 = Aluminiumlegierung mit Oberflächen-Beschichtung verzinkt (abgedichtete Version)
1049 = Aluminiumlegierung mit Oberflächen-Beschichtung verzinkt (Version ohne Dichtungen)
Bauformen / Lieferumfang / Zubehör
Gehäuse
Gehäusegrößen Anzahl: 5
Gehäusegrößen Bezeichnung:
A / B / C / D / E
Kodierungen
Anzahl an Kodiermöglichkeiten: Keine
(separat über Zubehör möglich)
Lieferumfang
Kontakte sind enthalten: Standardmäßig: Nein
optional Suffix "-K2" mit beigelegten Kontakten
Endgehäuse sind enthalten: Nein

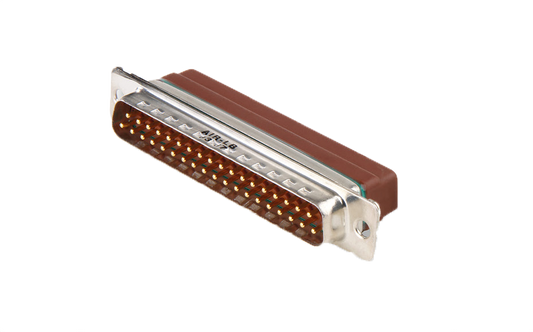

Stecker (Stift)

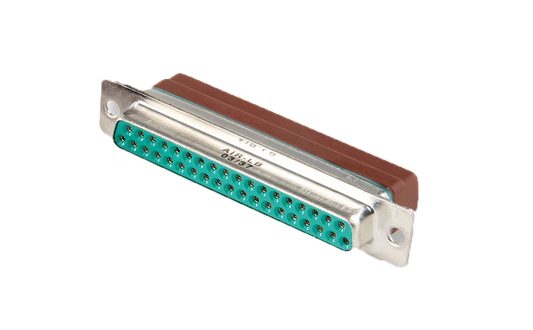

Dose (Buchse)
Zubehör
Die Serie bietet folgendes Zubehör:
- Blindstopfen
- Befestigungsschrauben
Weiteres Zubehör finden Sie unter "ergänzende Produkte" und "ähnliche Produkte"
Technische Informationen
Temperatureinsatzbereich
-65°C bis +150°C
Schutzart
IP66 / IP68
Steckzyklen
Min. 500
Verriegelung
D-SUB
Die Trapezform des Gehäuses gewährleistet die richtige Polarisierung. Die Kopplung erfolgt durch Kontaktreibung, obwohl auch Standard-Verriegelungszubehör verwendet werden kann
elektrische Daten
Max. Strom pro Kontakt: 7,5A
Kontaktauswahl
Crimp-Kontakt Anschlussquerschnitt:
AWG 24 - 18
Polbilder
Anzahl an Kontakten: 9-50
Anzahl Polbilder: 5
Norm / Standard
Amphenol-Air LB ist ASNE0237, ABS1145 und DHS715-113 zugelassen.
Die Steckverbinder sind kompatibel mit:
UTE C 93-425, type HE 508
MIL-C-24308 - DEF 5935; Pattern 110
IEC Empfehung 48B
Technische Informationen
Anwendungen / Marktsegmente
Daten und Signalübertragung in rauer Umgebung
Kommerzielle Flugzeuge, Unterhaltung an Bord, Flugzeugbremssysteme, Kabinen- und Außenbeleuchtung, Kommunikationssysteme, Avionik Systeme
Diagnose/Messtechnik
Raum- und Luftfahrt
Urban Air Mobility
Unmanned Systems
Material / Ausführungen
Isolator: Diallylphtalate
Kontakte: Kupferlegierung, vergoldet über nickel
Gehäuse:
Amphenol-Air LB fertigt am Standort Saarlouis die folgenden Ausführungen:
SP049 = Aluminiumlegierung mit Oberflächen-Beschichtung verzinkt (abgedichtete Version)
1049 = Aluminiumlegierung mit Oberflächen-Beschichtung verzinkt (Version ohne Dichtungen)
Bauformen / Lieferumfang / Zubehör
Gehäuse
Gehäusegrößen Anzahl: 5
Gehäusegrößen Bezeichnung:
A / B / C / D / E
Kodierungen
Anzahl an Kodiermöglichkeiten: Keine
(separat über Zubehör möglich)
Lieferumfang
Kontakte sind enthalten: Standardmäßig: Nein
optional Suffix "-K2" mit beigelegten Kontakten
Endgehäuse sind enthalten: Nein
Stecker (Stift)
Dose (Buchse)
Zubehör
Die Serie bietet folgendes Zubehör:
- Blindstopfen
- Befestigungsschrauben
Weiteres Zubehör finden Sie unter "ergänzende Produkte" und "ähnliche Produkte"
Technische Informationen
Temperatureinsatzbereich
-65°C bis +150°C
Schutzart
IP66 / IP68
Steckzyklen
Min. 500
Verriegelung
D-SUB
Die Trapezform des Gehäuses gewährleistet die richtige Polarisierung. Die Kopplung erfolgt durch Kontaktreibung, obwohl auch Standard-Verriegelungszubehör verwendet werden kann
elektrische Daten
Max. Strom pro Kontakt: 7,5A
Kontaktauswahl
Crimp-Kontakt Anschlussquerschnitt:
AWG 24 - 18
Polbilder
Anzahl an Kontakten: 9-50
Anzahl Polbilder: 5
Norm / Standard
Amphenol-Air LB ist ASNE0237, ABS1145 und DHS715-113 zugelassen.
Die Steckverbinder sind kompatibel mit:
UTE C 93-425, type HE 508
MIL-C-24308 - DEF 5935; Pattern 110
IEC Empfehung 48B
