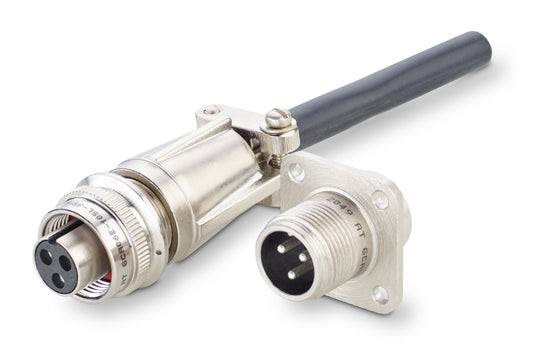

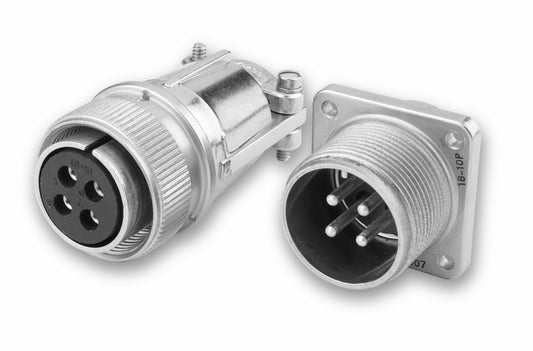

Eigenschaften
- Signal- & Leistungsübertragung (max. 245A)
- Robustes Gehäuse
- Große Typenvielfalt
- RoHS-konform
- Verschlussauswahl: Reverse-Bajonett oder Schraub-Gewinde
- Kontaktauswahl: Lötkontakte, metrische und AWG Crimp-Kontakte, Kontakte für Leiterplatten-Anschluss
- EMI/RFI Schutz
- Schutzart: IP68 (1bar/16h)
- Temperatureinsatzbereich: -55°C bis +125°C
Technische Informationen
Dokumente
Videos
3D Modelle
Anwendungen / Marktsegmente
Stromsysteme und Signal-Übertragung bei hoher Vibration bzw. in rauer Umgebung
Industrie z.B. schwere Nutzfahrzeuge, Schweißtechnik, Baumaschinen, Bergbau, Transport, Diagnose/Messtechnik, Robotik, Maschinenbau,
Küstennahe Anwendung, Schifffahrt, Information, Kommunikation, Computersysteme
Batteriemanagementsysteme, Stromverteilungssysteme, Motoren, Generatoren
Industrie
Material / Ausführungen
Isolator: Neopren / Optional: Halogenfreies Material
Kontakte: Kupferlegierung versilbert oder optional vergoldet
Gehäuse:
Amphenol-Air LB fertigt GCA am Standort Saarlouis die folgenden Ausführungen:
(ohne Angabe): Aluminiumlegierung mit Oberflächen-Beschichtung vernickelt
A232: Aluminiumlegierung mit Oberflächen-Beschichtung Zink-Kobalt (schwarz eingefärbt*)
A233: Aluminiumlegierung mit Oberflächen-Beschichtung Zink-Kobalt (grün eingefärbt*)
A240: Aluminiumlegierung mit Oberflächen-Beschichtung Zink-Nickel (schwarz eingefärbt*)
A241: Aluminiumlegierung mit Oberflächen-Beschichtung elektrophoretisch (schwarz eingefärbt*)

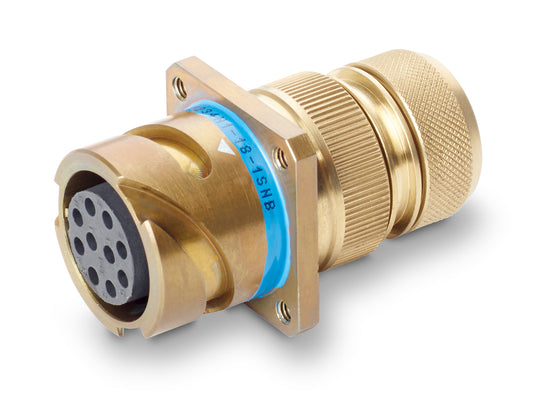

A242: Marine Bronze (Nur für Reverse-Bajonett verfügbar)
A243: Edelstahl passiviert
A244: Aluminiumlegierung mit Oberflächen-Beschichtung eloxiert (schwarz eingefärbt*)
A245: Aluminiumlegierung, Oberfläche Zink-Zinn-beschichtet und/oder schwarz anodisiert
(Nur für Reverse-Bajonett verfügbar)
*ab MOQ 100 Stück auf Anfrage

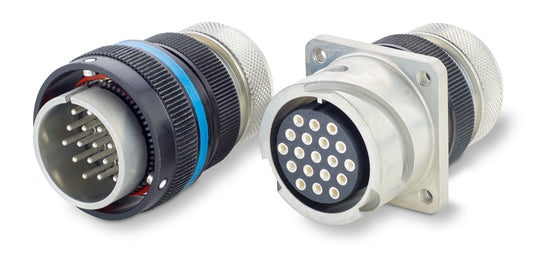

Zink-Zinn und/oder schw.anodisiert
A245
- RoHS-konform: Ja
- Salzsprühtestdauer: 5d
- Elektrisch leitfähig: Ja
Marine Bronze
A242
- RoHS-konform: Ja
- Salzsprühtestdauer: 5d
- Elektrisch leitfähig: Ja
Vernickelt
(ohne Angabe)
- RoHS-konform: Ja
- Salzsprühtestdauer: 48h
- Elektrisch leitfähig: Ja
Schwarz Zink Kobalt
A232
- RoHS-konform: Ja
- Salzsprühtestdauer: 48h
- Elektrisch leitfähig: Ja
Grün Zink Kobalt
A233
- RoHS-konform: Ja
- Salzsprühtestdauer: 48h
- Elektrisch leitfähig: Ja
Schwarz Zink-Nickel
A240
- RoHS-konform: Ja
- Salzsprühtestdauer: 500h
- Elektrisch leitfähig: Ja
Elektrophoretisch schwarz
A241
- RoHS-konform: Ja
- Salzsprühtestdauer: 500h
- Elektrisch leitfähig: Nein
Edelstahl
A243
- RoHS-konform: Ja
- Salzsprühtestdauer: 500h
- Elektrisch leitfähig: Ja
Schwarz eloxiert
A244
- RoHS-konform: Ja
- Salzsprühtestdauer: 500h
- Elektrisch leitfähig: Nein

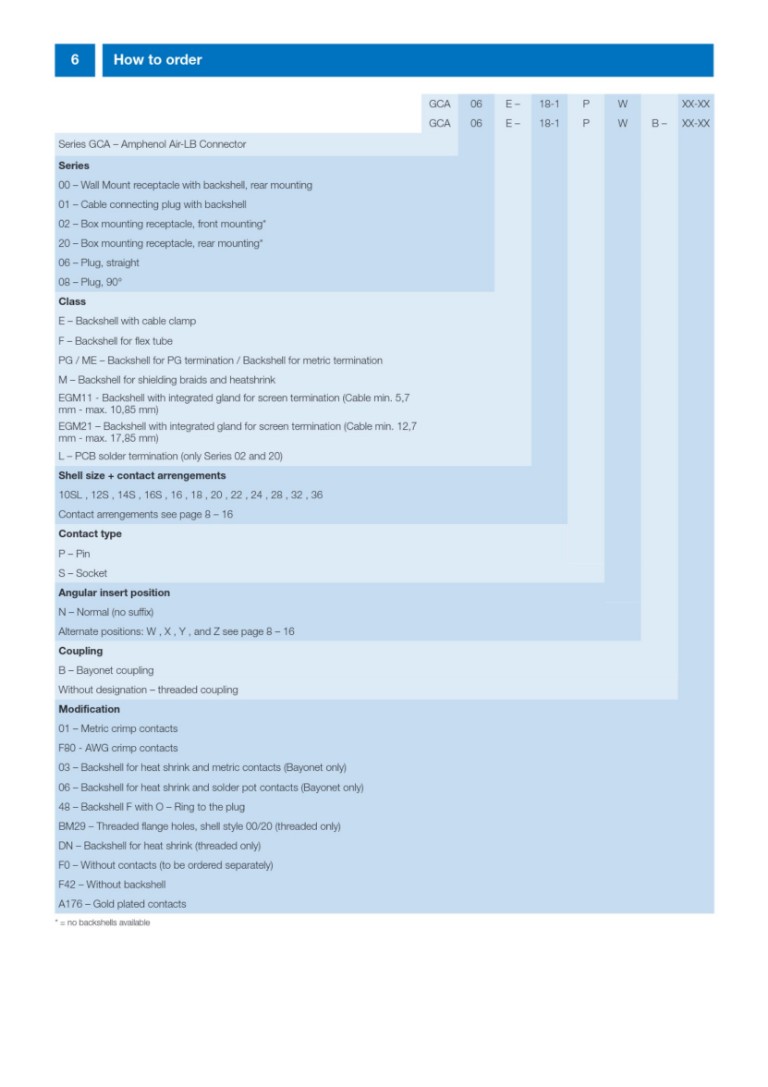

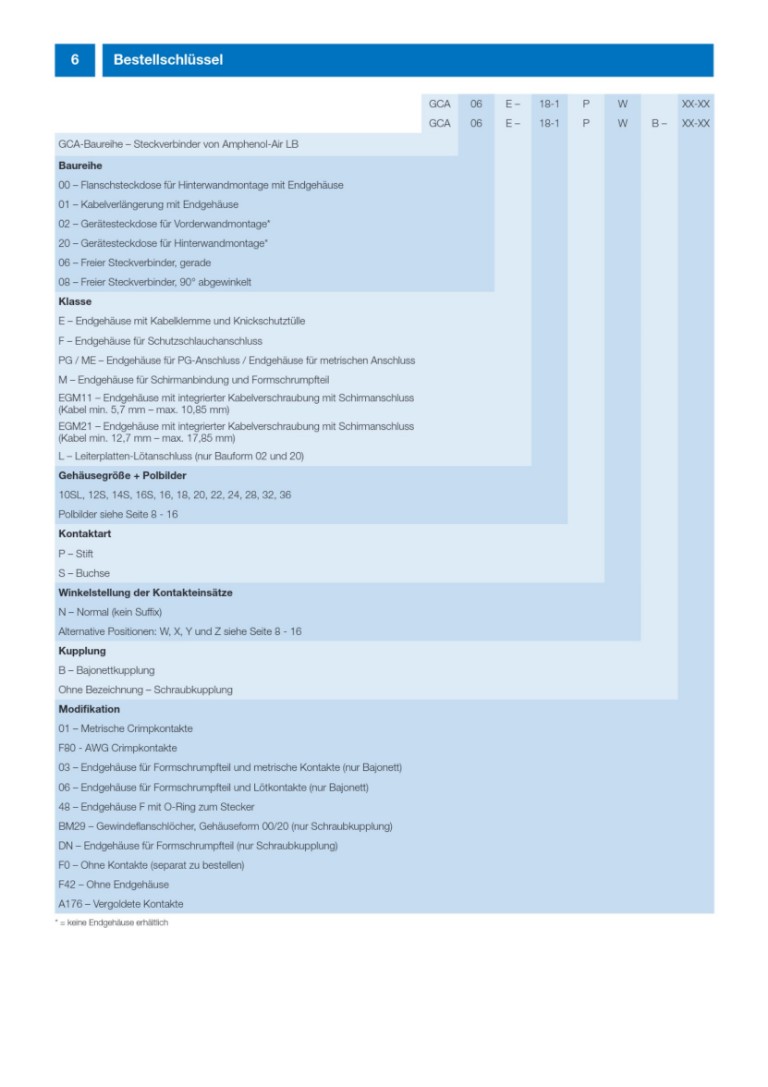

Bauformen / Lieferumfang / Zubehör
Gehäuse
Gehäusegrößen Anzahl: 10
Gehäusegrößen Bezeichnung:
10SL / 14S / 16S / 16 / 18 / 20 / 22 / 24 / 28 / 32 / 36
Kodierung
Bei Anwendungen mit mehreren Steckverbindern mit dem gleichem Polbild, können diese gegen ein Fehlstecken durch Kodierungen geschützt werden
Anzahl Kodiermöglichkeiten: 5
Bezeichnung der Kodierungen:
N / W / X / Y / Z
Art der Kodierung:
Isolator- Drehung
Lieferumfang
Kontakte sind standardmäßig enthalten: Ja
Endgehäuse ist enthalten: Ja
Zubehör
Die Serie bietet folgendes Zubehör:
- Crimp-Kontakte
- Blindstopfen
- Zugentlastung
- Tülle
- Dichtungen
- Schutzkappen (Metall)
- Blinddosen
- Werkzeuge

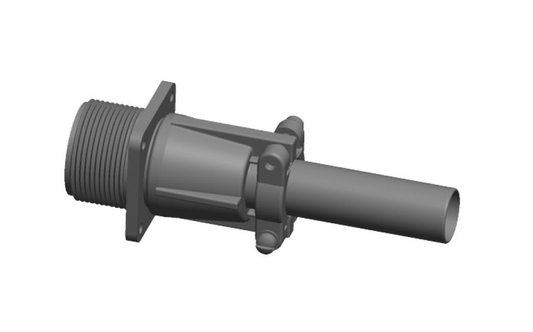

00E (Schraub-Gewinde)
mit 4 Durchgangslöchern
optional mit 4 Gewindebohrungen (Modifikation BM29)
inkl. Endgehäuse mit Klemme und Tülle

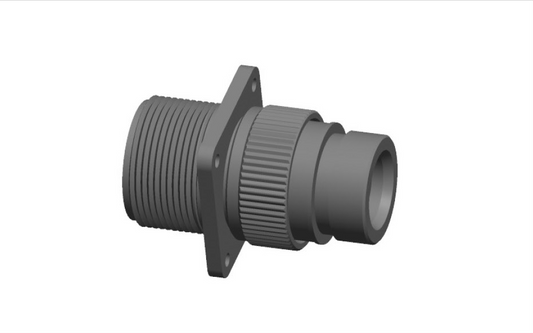

00E_DN (Schraub-Gewinde)
mit 4 Durchgangslöchern
optional mit 4 Gewindebohrungen (Modifikation BM29)
Inkl. Endgehäuse für Formschrumpfteile

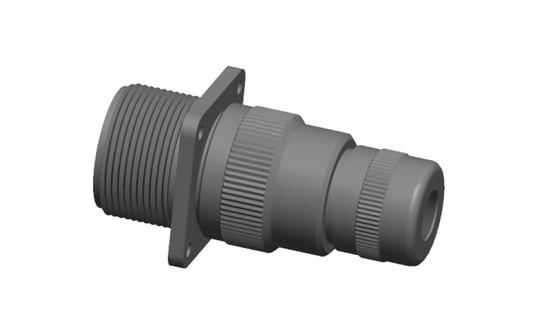

00EGM (Schraub-Gewinde)
mit 4 Durchgangslöchern
optional mit 4 Gewindebohrungen (Modifikation BM29)
Inkl. Kabelverschraubung für Schirmanschluss

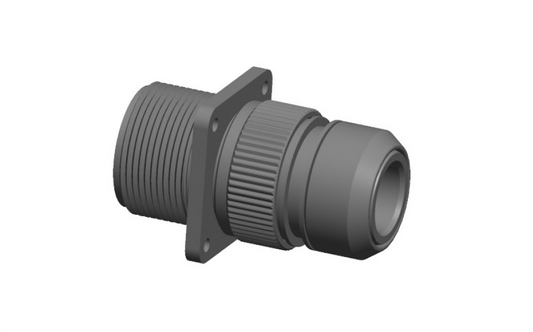

00M (Schraub-Gewinde)
mit 4 Durchgangslöchern
optional mit 4 Gewindebohrungen (Modifikation BM29)
inkl. Endgehäuse für Schirmanschluss und für Formschrumpfteile

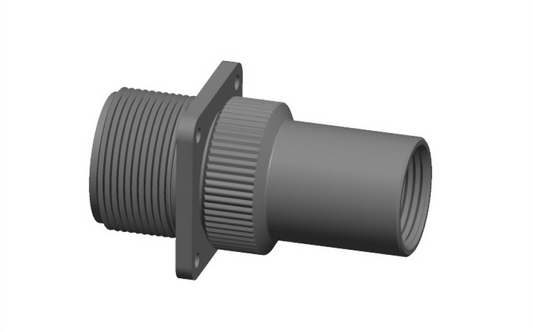

00PG/ME (Schraub-Gewinde)
mit 4 Durchgangslöchern
optional mit 4 Gewindebohrungen (Modifikation BM29)
Inkl. Adapter Anschlussinnengewinde

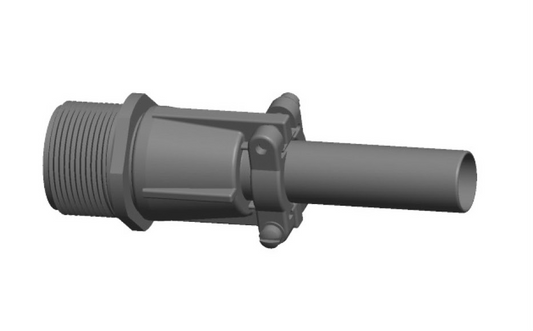

01E (Schraub-Gewinde)
inkl. Endgehäuse mit Klemme und Tülle

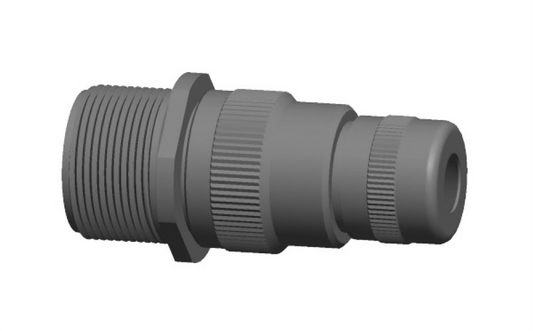

01EGM (Schraub-Gewinde)
Inkl. Kabelverschraubung für Schirmanschluss

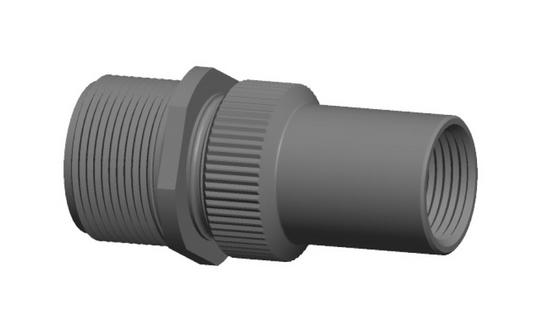

01PG/ME (Schraub-Gewinde)
Inkl. Adapter mit Anschlussinnengewinde

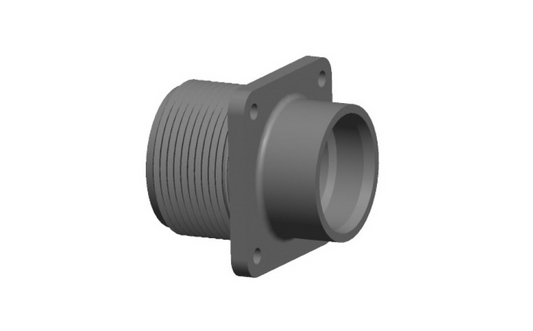

02 (Schraub-Gewinde)
mit 4 Durchgangslöchern
für Vorderwandmontage

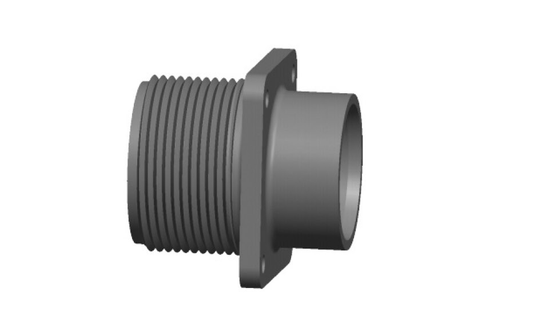

20 (Schraub-Gewinde)
mit 4 Durchgangslöchern
optional mit 4 Gewindebohrungen (Modifikation BM29)
Für Hinterwandmontage

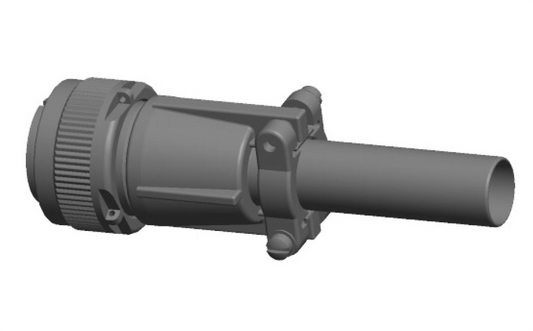

06E (Schraub-Gewinde)
inkl. Endgehäuse mit Klemme und Tülle

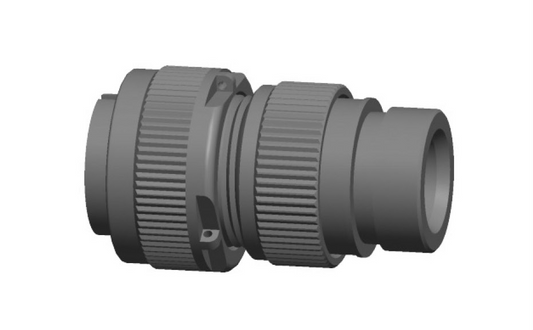

06E_DN (Schraub-Gewinde)
inkl. Endgehäuse für Formschrumpfteile
06EG_DN (Schraub-Gewinde)
mit 360° HF Abdichtung
Inkl. Endgehäuse für Formschrumpfteile

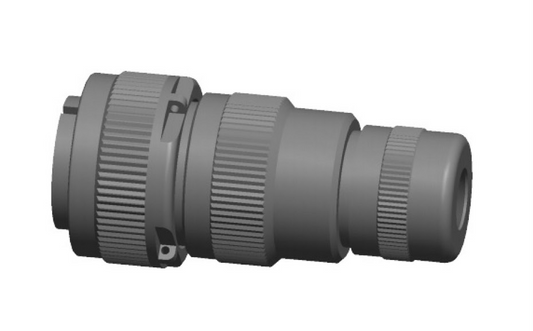

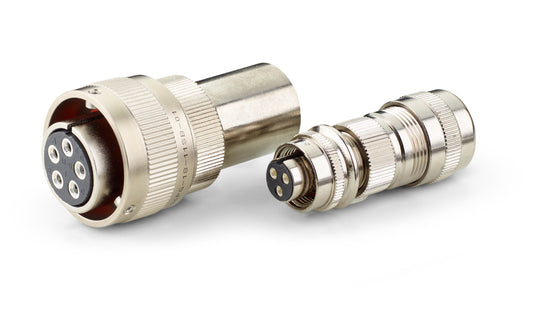

06EGM (Schraub-Gewinde)
mit 360° HF Abdichtung
Inkl. Kabelverschraubung für Schirmanschluss

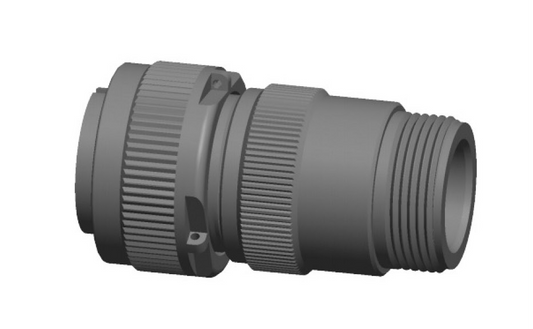

06F (Schraub-Gewinde)
inkl. Endgehäuse mit Anschlussaußengewinde

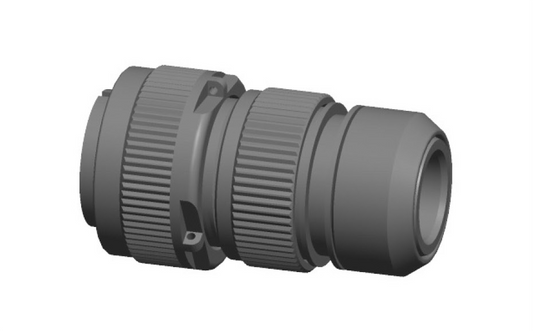

06M (Schraub-Gewinde)
mit 360° HF Abdichtung
inkl. Endgehäuse für Schirmanbindung und für
Formschrumpfteile

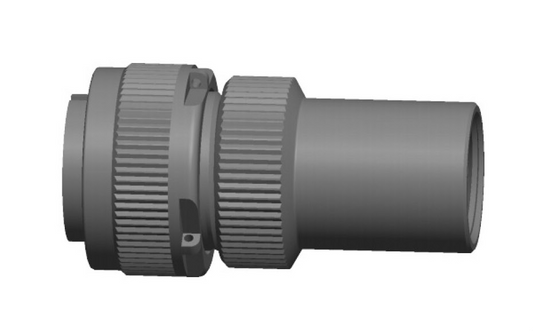

06PG/ME (Schraub-Gewinde)
Inkl. Adapter mit Anschlussinnengewinde

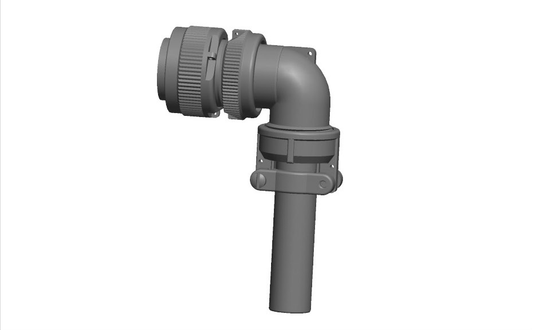

08E (Schraub-Gewinde)
inkl.90°Endgehäuse mit Kabelklemme und Kabeltülle

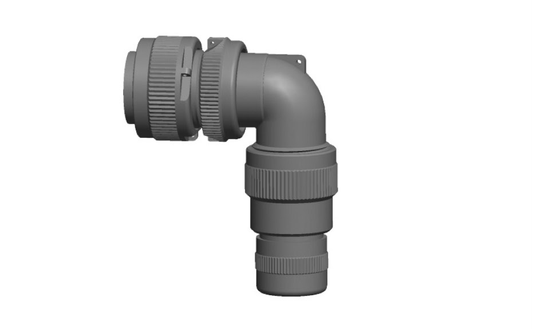

08EGM (Schraub-Gewinde)
mit 360° HF Abdichtung
inkl. 90°Endgehäuse mit Kabelverschraubung für Schirmanschluss

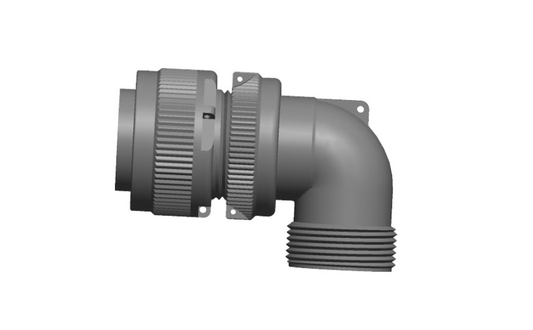

08F (Schraub-Gewinde)
inkl. 90°Endgehäuse mit Anschlussaußengewinde
00E_B (Reverse-Bajonett)
mit 4 Gewindebohrungen
inkl. Endgehäuse mit Klemme und Tülle
00E_B_03/06 (Reverse-Bajonett)
mit 4 Gewindebohrungen
inkl. Endgehäuse für Formschrumpfteile
Modifikation 03: Metrische Crimpkontakte
Modifikation 06: Lötkontakte

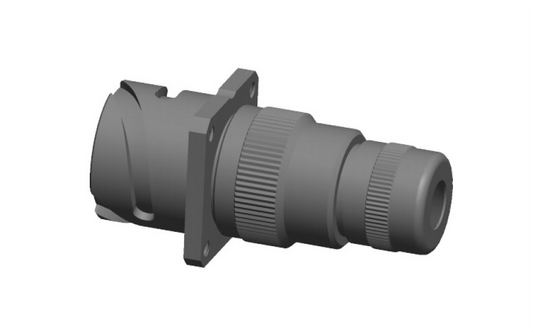

00EGM-B (Reverse-Bajonett)
mit 4 Gewindebohrungen
Inkl. Kabelverschraubung für Schirmanschluss
06EG_B_03/06 (Reverse-Bajonett)
mit 360° HF Abdichtung
Inkl. Endgehäuse für Formschrumpfteile
Modifikation 03: Metrische Crimpkontakte
Modifikation 06: Lötkontakte
00M_B (Reverse-Bajonett)
mit 4 Gewindebohrungen
inkl. Endgehäuse für Schirmanschluss und für Formschrumpfteile
00PG/ME_B (Reverse-Bajonett)
mit 4 Gewindebohrungen
Inkl. Adapter mit Anschlussinnengewinde
01E_B (Reverse-Bajonett)
inkl. Endgehäuse mit Klemme und Tülle

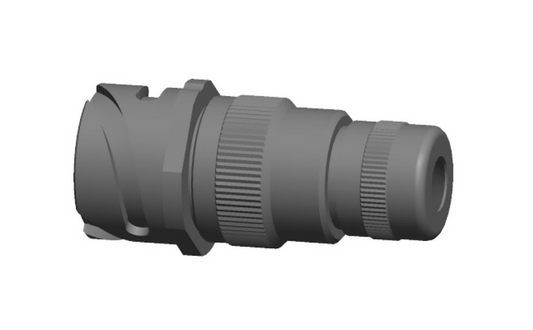

01EGM_B (Reverse-Bajonett)
Inkl. Kabelverschraubung für Schirmanschluss
01PG/ME_B (Reverse-Bajonett)
Inkl. Adapter mit Anschlussinnengewinde
02_B (Reverse-Bajonett)
mit 4 Durchgangslöchern
für Vorderwandmontage
20_B (Reverse-Bajonett)
mit 4 Gewindebohrungen
Für Hinterwandmontage
06E_B (Reverse-Bajonett)
inkl. Endgehäuse mit Klemme und Tülle
06E_B_03/06 (Reverse-Bajonett)
Inkl. Endgehäuse für Formschrumpfteile
Modifikation 03: Metrische Crimpkontakte
Modifikation 06: Lötkontakte

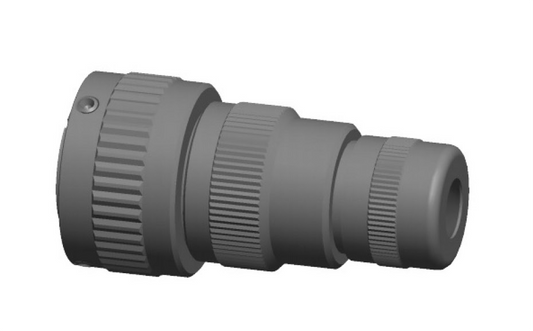

06EGM-B (Reverse-Bajonett)
mit 360° HF Abdichtung
Inkl. Kabelverschraubung für Schirmanschluss
06F_B (Reverse-Bajonett)
inkl. Endgehäuse mit Anschlussaußengewinde
06M_B (Reverse-Bajonett)
mit 360° HF Abdichtung
inkl. Endgehäuse für Schirmanbindung und für Formschrumpfteile
06PG/ME_B (Reverse-Bajonett)
Inkl. Adapter mit Anschlussinnengewinde

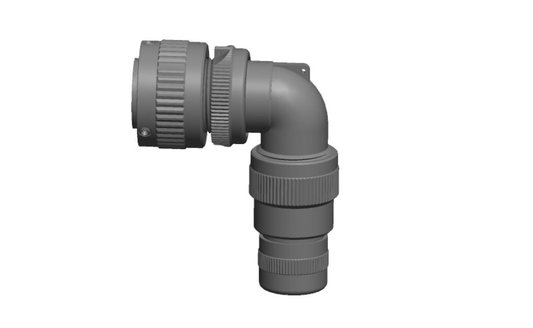

08EGM_B (Reverse-Bajonett)
mit 360° HF Abdichtung
inkl. 90°Endgehäuse mit Kabelverschraubung für Schirmanschluss
08F_B (Reverse-Bajonett)
inkl. 90°Endgehäuse mit Anschlussaußengewinde
08E_B (Reverse-Bajonett)
inkl.90°Endgehäuse mit Kabelklemme und Kabeltülle
Elektrische Daten / Kontakte
Polbilder
Anzahl an Kontakten: 1-61
Anzahl an Polbildern: min. 80
(Die Serie wird permanent erweitert)
EMI/RFI Schutz
Elektrisch leitfähige Gehäuse-Oberflächen und Endgehäuse für den Anschluss eines Schirmgeflechts ermöglichen eine Abschirmwirkung zwischen Stecker, Steckdose, Endgehäuse und Abschirmgeflecht des Kabels gegen elektromagnetische Störungen.
Kontaktauswahl
Crimp-Kontakt Anschlussquerschnitt:
Metrisch: 0,14 mm² - 50mm²
AWG: 26 - 0
wahlweise Lötkontakte und Leiterplattenkontakte verfügbar
Max. Strom pro Kontakt
245A bei 20°C Umgebungstemperatur
Mechanische Daten
Temperatureinsatzbereich
-55°C bis +125°C
Schutzart
IPx7
Steckzyklen
Min. 500
Verriegelung
Schraub-Gewinde
oder optional

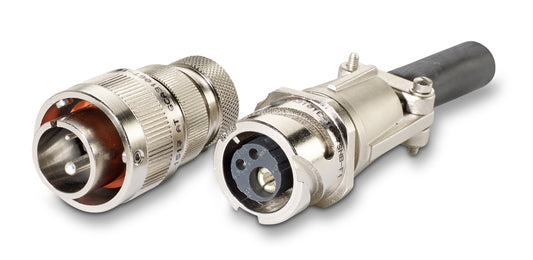

Reverse-Bajonett
- Zeit-Sparend: Schnelle Verriegelung dank 1/4 Drehung
- Sicherheit: Visuelle, akustische und haptische Indikatoren bestätigen die volle Verriegelung
- Vibrationsfest: Schützt vor ungewolltem Entriegeln durch Vibration
- Selbstreinigend: Leichte Verschmutzungen werden aus der Überwurfmutter raus gerieben
Vibration
200 m/s² bei 10 bis 2000 Hz
Norm / Standard
(Die einzelnen Komponenten basieren auf den folgenden Normen, die Steckverbinder haben keine Zulassung.)
VG95234 / VG95324 Kontaktsystem
VG95234 / VG95324 / MIL-DTL-5015 Polbilder
VG95234 Revers-Bajonett-Verriegelung
VG95234 / MIL-DTL-5015 Gewinde-Verriegelung
Die Serie wird permanent an neue Anforderungen weiterentwickelt und kundenspezifisch maßgeschneidert.

Technische Informationen
Anwendungen / Marktsegmente
Stromsysteme und Signal-Übertragung bei hoher Vibration bzw. in rauer Umgebung
Industrie z.B. schwere Nutzfahrzeuge, Schweißtechnik, Baumaschinen, Bergbau, Transport, Diagnose/Messtechnik, Robotik, Maschinenbau,
Küstennahe Anwendung, Schifffahrt, Information, Kommunikation, Computersysteme
Batteriemanagementsysteme, Stromverteilungssysteme, Motoren, Generatoren
Industrie
Material / Ausführungen
Isolator: Neopren / Optional: Halogenfreies Material
Kontakte: Kupferlegierung versilbert oder optional vergoldet
Gehäuse:
Amphenol-Air LB fertigt GCA am Standort Saarlouis die folgenden Ausführungen:
(ohne Angabe): Aluminiumlegierung mit Oberflächen-Beschichtung vernickelt
A232: Aluminiumlegierung mit Oberflächen-Beschichtung Zink-Kobalt (schwarz eingefärbt*)
A233: Aluminiumlegierung mit Oberflächen-Beschichtung Zink-Kobalt (grün eingefärbt*)
A240: Aluminiumlegierung mit Oberflächen-Beschichtung Zink-Nickel (schwarz eingefärbt*)
A241: Aluminiumlegierung mit Oberflächen-Beschichtung elektrophoretisch (schwarz eingefärbt*)
A242: Marine Bronze (Nur für Reverse-Bajonett verfügbar)
A243: Edelstahl passiviert
A244: Aluminiumlegierung mit Oberflächen-Beschichtung eloxiert (schwarz eingefärbt*)
A245: Aluminiumlegierung, Oberfläche Zink-Zinn-beschichtet und/oder schwarz anodisiert
(Nur für Reverse-Bajonett verfügbar)
*ab MOQ 100 Stück auf Anfrage
Zink-Zinn und/oder schw.anodisiert
A245
- RoHS-konform: Ja
- Salzsprühtestdauer: 5d
- Elektrisch leitfähig: Ja
Marine Bronze
A242
- RoHS-konform: Ja
- Salzsprühtestdauer: 5d
- Elektrisch leitfähig: Ja
Vernickelt
(ohne Angabe)
- RoHS-konform: Ja
- Salzsprühtestdauer: 48h
- Elektrisch leitfähig: Ja
Schwarz Zink Kobalt
A232
- RoHS-konform: Ja
- Salzsprühtestdauer: 48h
- Elektrisch leitfähig: Ja
Grün Zink Kobalt
A233
- RoHS-konform: Ja
- Salzsprühtestdauer: 48h
- Elektrisch leitfähig: Ja
Schwarz Zink-Nickel
A240
- RoHS-konform: Ja
- Salzsprühtestdauer: 500h
- Elektrisch leitfähig: Ja
Elektrophoretisch schwarz
A241
- RoHS-konform: Ja
- Salzsprühtestdauer: 500h
- Elektrisch leitfähig: Nein
Edelstahl
A243
- RoHS-konform: Ja
- Salzsprühtestdauer: 500h
- Elektrisch leitfähig: Ja
Schwarz eloxiert
A244
- RoHS-konform: Ja
- Salzsprühtestdauer: 500h
- Elektrisch leitfähig: Nein
Bauformen / Lieferumfang / Zubehör
Gehäuse
Gehäusegrößen Anzahl: 10
Gehäusegrößen Bezeichnung:
10SL / 14S / 16S / 16 / 18 / 20 / 22 / 24 / 28 / 32 / 36
Kodierung
Bei Anwendungen mit mehreren Steckverbindern mit dem gleichem Polbild, können diese gegen ein Fehlstecken durch Kodierungen geschützt werden
Anzahl Kodiermöglichkeiten: 5
Bezeichnung der Kodierungen:
N / W / X / Y / Z
Art der Kodierung:
Isolator- Drehung
Lieferumfang
Kontakte sind standardmäßig enthalten: Ja
Endgehäuse ist enthalten: Ja
Zubehör
Die Serie bietet folgendes Zubehör:
- Crimp-Kontakte
- Blindstopfen
- Zugentlastung
- Tülle
- Dichtungen
- Schutzkappen (Metall)
- Blinddosen
- Werkzeuge
00E (Schraub-Gewinde)
mit 4 Durchgangslöchern
optional mit 4 Gewindebohrungen (Modifikation BM29)
inkl. Endgehäuse mit Klemme und Tülle
00E_DN (Schraub-Gewinde)
mit 4 Durchgangslöchern
optional mit 4 Gewindebohrungen (Modifikation BM29)
Inkl. Endgehäuse für Formschrumpfteile
00EGM (Schraub-Gewinde)
mit 4 Durchgangslöchern
optional mit 4 Gewindebohrungen (Modifikation BM29)
Inkl. Kabelverschraubung für Schirmanschluss
00M (Schraub-Gewinde)
mit 4 Durchgangslöchern
optional mit 4 Gewindebohrungen (Modifikation BM29)
inkl. Endgehäuse für Schirmanschluss und für Formschrumpfteile
00PG/ME (Schraub-Gewinde)
mit 4 Durchgangslöchern
optional mit 4 Gewindebohrungen (Modifikation BM29)
Inkl. Adapter Anschlussinnengewinde
01E (Schraub-Gewinde)
inkl. Endgehäuse mit Klemme und Tülle
01EGM (Schraub-Gewinde)
Inkl. Kabelverschraubung für Schirmanschluss
01PG/ME (Schraub-Gewinde)
Inkl. Adapter mit Anschlussinnengewinde
02 (Schraub-Gewinde)
mit 4 Durchgangslöchern
für Vorderwandmontage
20 (Schraub-Gewinde)
mit 4 Durchgangslöchern
optional mit 4 Gewindebohrungen (Modifikation BM29)
Für Hinterwandmontage
06E (Schraub-Gewinde)
inkl. Endgehäuse mit Klemme und Tülle
06E_DN (Schraub-Gewinde)
inkl. Endgehäuse für Formschrumpfteile
06EG_DN (Schraub-Gewinde)
mit 360° HF Abdichtung
Inkl. Endgehäuse für Formschrumpfteile
06EGM (Schraub-Gewinde)
mit 360° HF Abdichtung
Inkl. Kabelverschraubung für Schirmanschluss
06F (Schraub-Gewinde)
inkl. Endgehäuse mit Anschlussaußengewinde
06M (Schraub-Gewinde)
mit 360° HF Abdichtung
inkl. Endgehäuse für Schirmanbindung und für
Formschrumpfteile
06PG/ME (Schraub-Gewinde)
Inkl. Adapter mit Anschlussinnengewinde
08E (Schraub-Gewinde)
inkl.90°Endgehäuse mit Kabelklemme und Kabeltülle
08EGM (Schraub-Gewinde)
mit 360° HF Abdichtung
inkl. 90°Endgehäuse mit Kabelverschraubung für Schirmanschluss
08F (Schraub-Gewinde)
inkl. 90°Endgehäuse mit Anschlussaußengewinde
00E_B (Reverse-Bajonett)
mit 4 Gewindebohrungen
inkl. Endgehäuse mit Klemme und Tülle
00E_B_03/06 (Reverse-Bajonett)
mit 4 Gewindebohrungen
inkl. Endgehäuse für Formschrumpfteile
Modifikation 03: Metrische Crimpkontakte
Modifikation 06: Lötkontakte
00EGM-B (Reverse-Bajonett)
mit 4 Gewindebohrungen
Inkl. Kabelverschraubung für Schirmanschluss
06EG_B_03/06 (Reverse-Bajonett)
mit 360° HF Abdichtung
Inkl. Endgehäuse für Formschrumpfteile
Modifikation 03: Metrische Crimpkontakte
Modifikation 06: Lötkontakte
00M_B (Reverse-Bajonett)
mit 4 Gewindebohrungen
inkl. Endgehäuse für Schirmanschluss und für Formschrumpfteile
00PG/ME_B (Reverse-Bajonett)
mit 4 Gewindebohrungen
Inkl. Adapter mit Anschlussinnengewinde
01E_B (Reverse-Bajonett)
inkl. Endgehäuse mit Klemme und Tülle
01EGM_B (Reverse-Bajonett)
Inkl. Kabelverschraubung für Schirmanschluss
01PG/ME_B (Reverse-Bajonett)
Inkl. Adapter mit Anschlussinnengewinde
02_B (Reverse-Bajonett)
mit 4 Durchgangslöchern
für Vorderwandmontage
20_B (Reverse-Bajonett)
mit 4 Gewindebohrungen
Für Hinterwandmontage
06E_B (Reverse-Bajonett)
inkl. Endgehäuse mit Klemme und Tülle
06E_B_03/06 (Reverse-Bajonett)
Inkl. Endgehäuse für Formschrumpfteile
Modifikation 03: Metrische Crimpkontakte
Modifikation 06: Lötkontakte
06EGM-B (Reverse-Bajonett)
mit 360° HF Abdichtung
Inkl. Kabelverschraubung für Schirmanschluss
06F_B (Reverse-Bajonett)
inkl. Endgehäuse mit Anschlussaußengewinde
06M_B (Reverse-Bajonett)
mit 360° HF Abdichtung
inkl. Endgehäuse für Schirmanbindung und für Formschrumpfteile
06PG/ME_B (Reverse-Bajonett)
Inkl. Adapter mit Anschlussinnengewinde
08EGM_B (Reverse-Bajonett)
mit 360° HF Abdichtung
inkl. 90°Endgehäuse mit Kabelverschraubung für Schirmanschluss
08F_B (Reverse-Bajonett)
inkl. 90°Endgehäuse mit Anschlussaußengewinde
08E_B (Reverse-Bajonett)
inkl.90°Endgehäuse mit Kabelklemme und Kabeltülle
Elektrische Daten / Kontakte
Polbilder
Anzahl an Kontakten: 1-61
Anzahl an Polbildern: min. 80
(Die Serie wird permanent erweitert)
EMI/RFI Schutz
Elektrisch leitfähige Gehäuse-Oberflächen und Endgehäuse für den Anschluss eines Schirmgeflechts ermöglichen eine Abschirmwirkung zwischen Stecker, Steckdose, Endgehäuse und Abschirmgeflecht des Kabels gegen elektromagnetische Störungen.
Kontaktauswahl
Crimp-Kontakt Anschlussquerschnitt:
Metrisch: 0,14 mm² - 50mm²
AWG: 26 - 0
wahlweise Lötkontakte und Leiterplattenkontakte verfügbar
Max. Strom pro Kontakt
245A bei 20°C Umgebungstemperatur
Mechanische Daten
Temperatureinsatzbereich
-55°C bis +125°C
Schutzart
IPx7
Steckzyklen
Min. 500
Verriegelung
Schraub-Gewinde
oder optional
Reverse-Bajonett
- Zeit-Sparend: Schnelle Verriegelung dank 1/4 Drehung
- Sicherheit: Visuelle, akustische und haptische Indikatoren bestätigen die volle Verriegelung
- Vibrationsfest: Schützt vor ungewolltem Entriegeln durch Vibration
- Selbstreinigend: Leichte Verschmutzungen werden aus der Überwurfmutter raus gerieben
Vibration
200 m/s² bei 10 bis 2000 Hz
Norm / Standard
(Die einzelnen Komponenten basieren auf den folgenden Normen, die Steckverbinder haben keine Zulassung.)
VG95234 / VG95324 Kontaktsystem
VG95234 / VG95324 / MIL-DTL-5015 Polbilder
VG95234 Revers-Bajonett-Verriegelung
VG95234 / MIL-DTL-5015 Gewinde-Verriegelung
Die Serie wird permanent an neue Anforderungen weiterentwickelt und kundenspezifisch maßgeschneidert.
