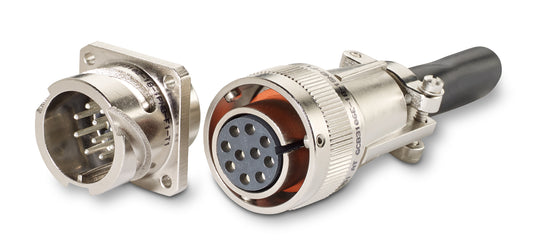

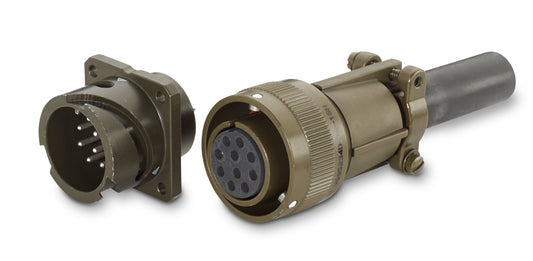

Eigenschaften
- Rund-Steckverbinder zur Signal- & Leistungsübertragung (max. 125A)
- Große Konfigurations-Vielfalt
- Revers-Bajonett-Verriegelung
- Kontaktauswahl: AWG Crimp-Kontakte oder Löt-Kontakte
- Schutzart: bis IP67
- Temperatureinsatzbereich: -55°C bis +125°C
Technische Informationen

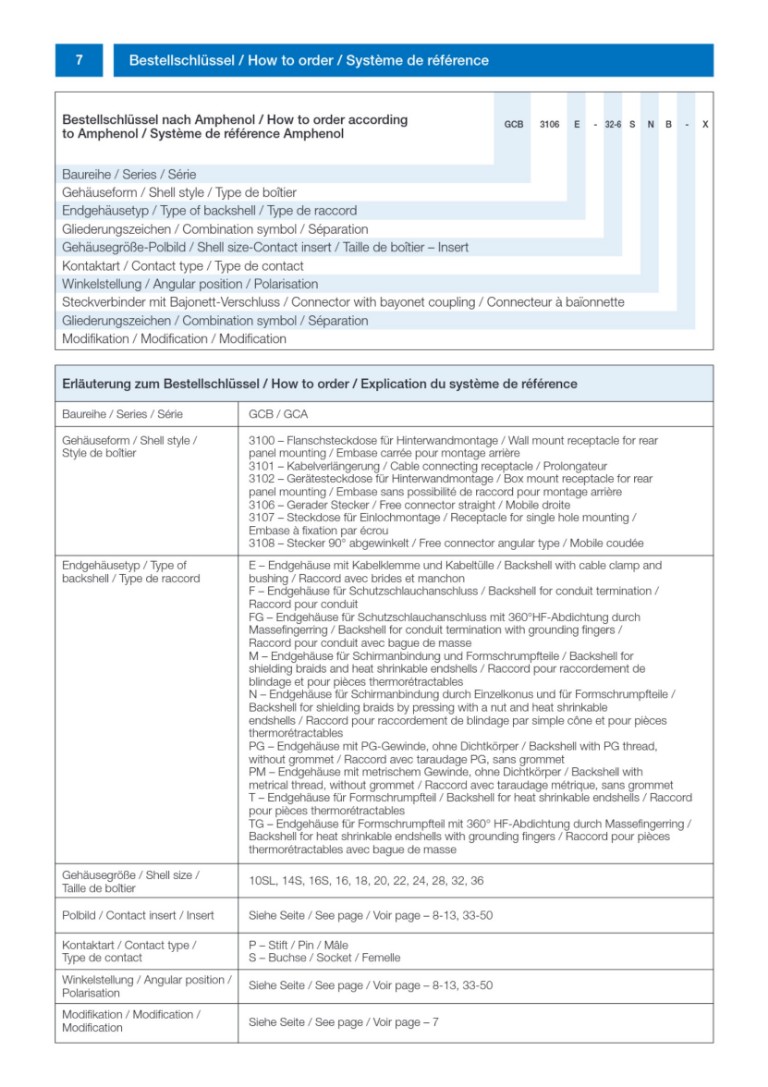

Dokumente
Videos
3D Modelle
Anwendungen
Stromsysteme und Signal-Übertragung bei hoher Vibration bzw. in rauer Umgebung
Industrie z.B. schwere Nutzfahrzeuge, Schweißtechnik, Baumaschinen, Bergbau, Transport, Diagnose/Messtechnik, Robotik, Maschinenbau,
Küstennahe Anwendung, Schifffahrt, Information, Kommunikation, Computersysteme
Batteriemanagementsysteme, Stromverteilungssysteme, Motoren, Generatoren
Industrie
Material / Ausführungen
Kontakte: Kupferlegierung versilbert oder optional vergoldet
Isolator: Neopren
Gehäuse: Amphenol-Air LB fertigt GCA-B am Standort Saarlouis die folgenden Ausführungen:
ohne Angabe : Aluminiumlegierung mit Oberflächen-Beschichtung kadmiert
F1: Aluminiumlegierung mit Oberflächen-Beschichtung vernickelt
F2: Aluminiumlegierung mit Oberflächen-Beschichtung Zink-Kobalt (schwarz eingefärbt)
F7: Edelstahl passiviert
Kadmiert
Ohne Angabe
- RoHS-konform: Nein
- Salzsprühtestdauer: 96h
- Elektrisch leitfähig: Ja
Vernickelt
F1
- RoHS-konform: Ja
- Salzsprühtestdauer: 48h
- Elektrisch leitfähig: Ja
Schwarz Zink Kobalt
F7
- RoHS-konform: Ja
- Salzsprühtestdauer: 48h
- Elektrisch leitfähig: Ja
Edelstahl passiviert
F7
- RoHS-konform: Ja
- Salzsprühtestdauer: 500h
- Elektrisch leitfähig: Ja
Bauformen / Lieferumfang / Zubehör
Gehäuse
Gehäusegrößen Anzahl: 11
Gehäusegrößen Bezeichnung:
10SL / 14S / 16S / 16 / 18 / 20 / 22 / 24 / 28 / 32 / 36
Lieferumfang
Kontakte sind standardmäßig enthalten: Ja
Endgehäuse ist enthalten: Ja
Kodierung
Bei Anwendungen mit mehreren Steckverbindern mit dem gleichem Polbild, können diese gegen ein Fehlstecken durch Kodierungen geschützt werden
Anzahl Kodiermöglichkeiten: 5
Bezeichnung der Kodierungen:
N / W / X / Y / Z
Art der Kodierung:
Isolator- Drehung
Zubehör
Die Serie bietet folgendes Zubehör:
- Crimp-Kontakte
- Blindstopfen
- Zugentlastung
- Tülle
- Dichtungen
- Schutzkappen (Metall)
- Blinddosen
- Werkzeuge

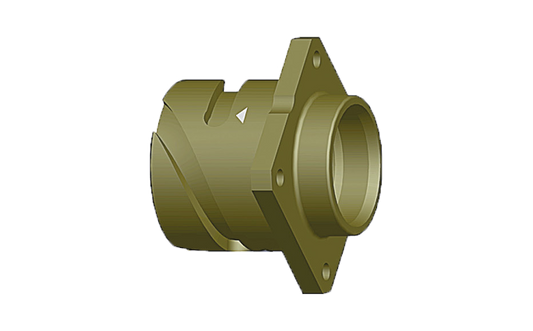

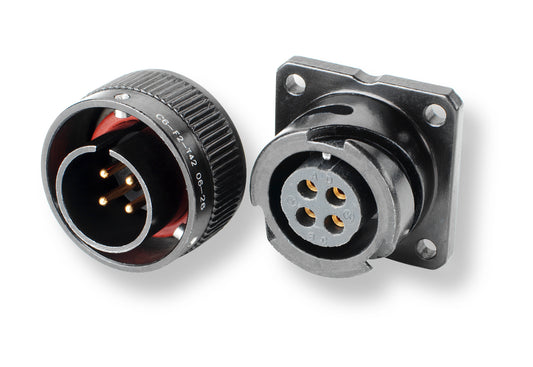

3102
für Hinterwandmontage
mit 4 Durchgangslöchern, optional mit 4 Gewindebohrungen (Modifikation T2)

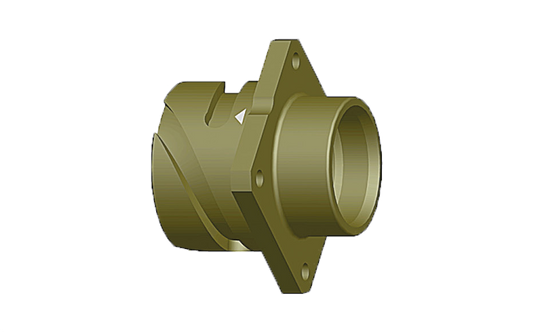

3102_T1
für Vorderwandmontage
mit 4 Durchgangslöchern

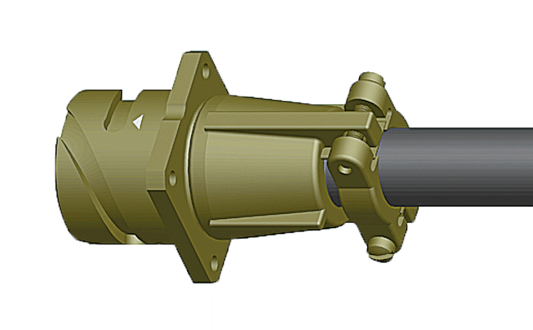

3100E
mit 4 Durchgangslöchern, optional mit 4 Gewindebohrungen (Modifikation T2)
inkl. Endgehäuse mit Klemme und Tülle

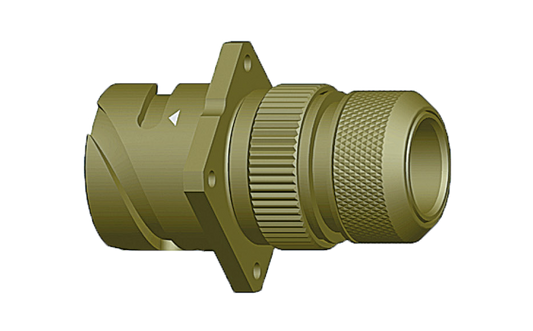

3100M
mit 4 Durchgangslöchern, optional mit 4 Gewindebohrungen (Modifikation T2)
inkl. Endgehäuse für Schirmanbindung und für Formschrumpfteile

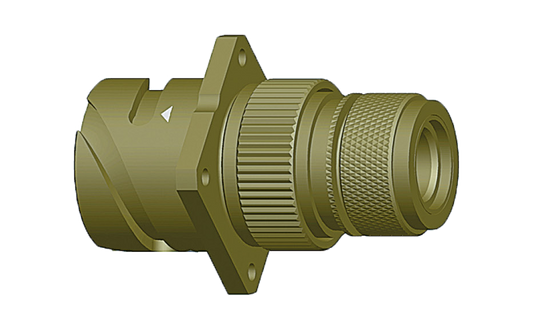

3100N
mit 4 Durchgangslöchern, optional mit 4 Gewindebohrungen (Modifikation T2)
inkl. Endgehäuse für Schirmanbindung und für Formschrumpfteile
Form 3100P
mit 4 Durchgangslöchern, optional mit 4 Gewindebohrungen (Modifikation T2)
Inkl. Adapter mit Anschlussinnengewinde

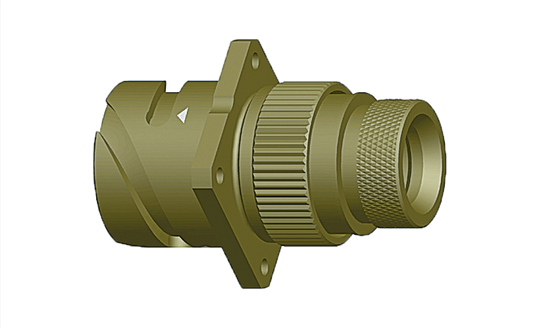

3100T
mit 4 Durchgangslöchern, optional mit 4 Gewindebohrungen (Modifikation T2)
inkl. Endgehäuse für Formschrumpfteile

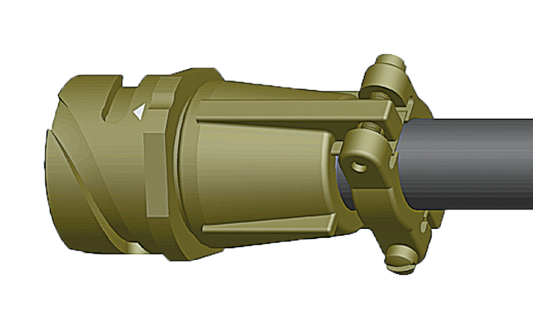

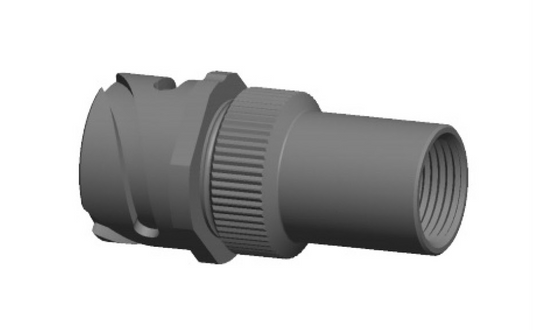

3101E
inkl. Endgehäuse mit Klemme und Tülle

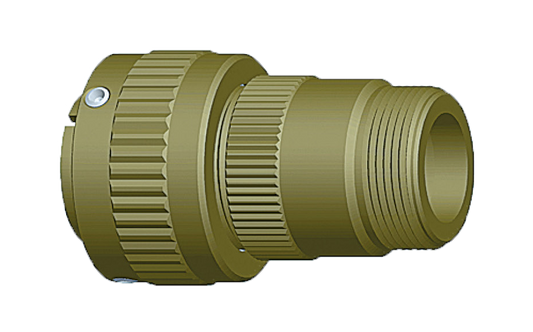

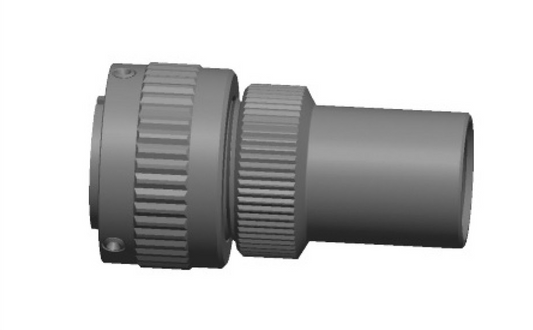

3106F
inkl. Adapter mit Anschlussaußengewinde

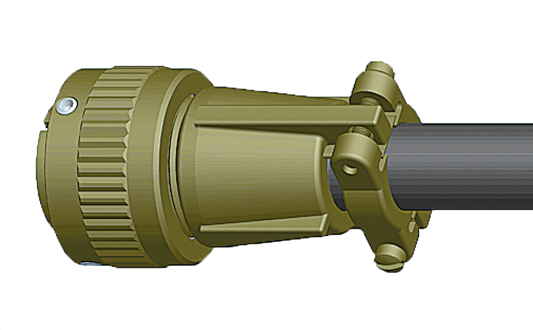

3106E
inkl. Endgehäuse mit Klemme und Tülle

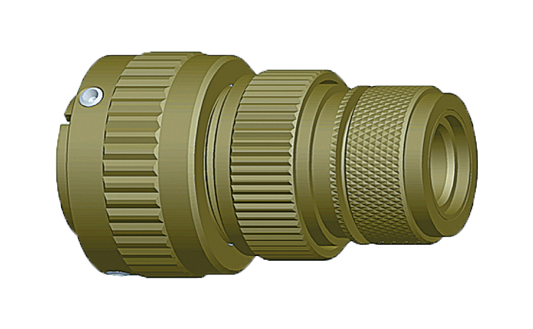

3106N
mit 360° HF Abdichtung
inkl. Endgehäuse für Schirmanbindung und für Formschrumpfteile

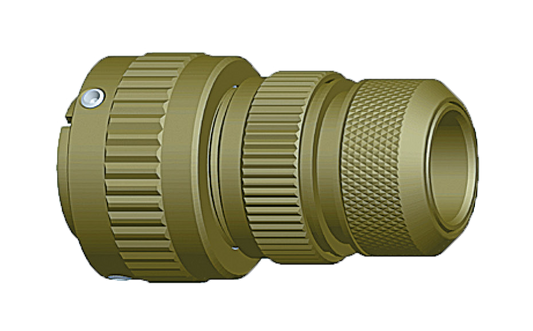

Form 3106M
mit 360° HF Abdichtung
inkl. Endgehäuse für Schirmanbindung und für Formschrumpfteile
3106P
Inkl. Adapter mit Anschlussinnengewinde

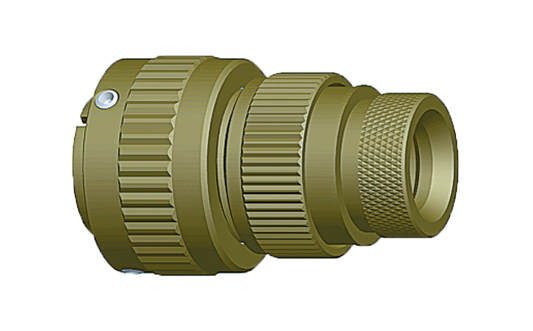

3106T
inkl. Endgehäuse für Formschrumpfteile

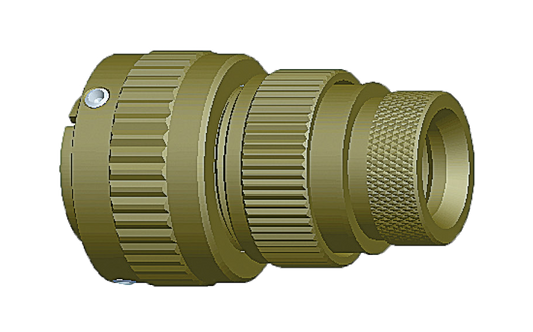

3106TG
mit 360° HF Abdichtung
inkl. Endgehäuse für Formschrumpfteile.

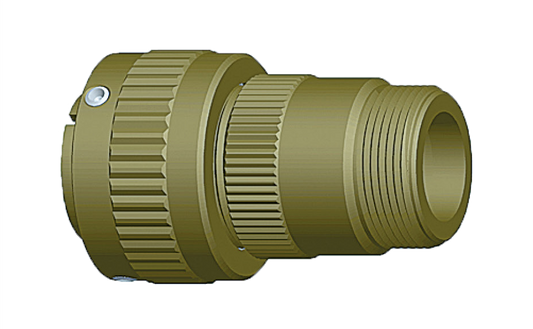

3106FG
mit 360° HF-Abdichtung
inkl. Adapter mit Anschlussaußengewinde

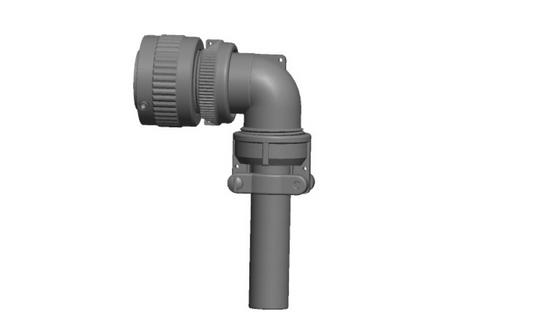

3108E
inkl. 90° Endgehäuse mit Klemme und Tülle
3108F
inkl. 90° Adapter mit Anschlussaußengewinde

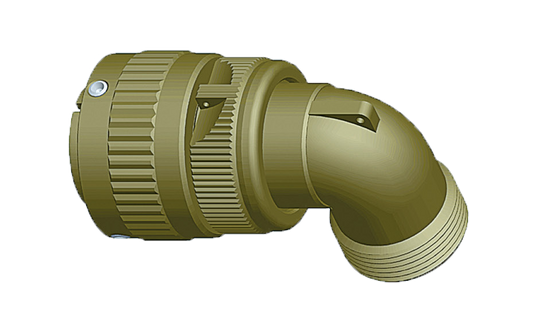

3108FG
mit 360° HF-Abdichtung
inkl. 90° Adapter mit Anschlussaußengewinde
Elektrische Daten / Kontakte
Max. Strom pro Kontakt
125A
EMI/RFI Schutz
Elektrisch leitfähige Gehäuse-Oberflächen und Endgehäuse für den Anschluss eines Schirmgeflechts ermöglichen eine Abschirmwirkung zwischen Stecker, Steckdose, Endgehäuse und Abschirmgeflecht des Kabels gegen elektromagnetische Störungen.
Kontaktauswahl
Crimp-Kontakt Anschlussquerschnitt:
AWG 26 - 0
wahlweise Lötkontakte verfügbar
Polbilder
Anzahl an Kontakten: 1-52
Anzahl an Polbildern: 156
Mechanische Eigenschaften
Temperatureinsatzbereich
-55°C bis +125°C
Schutzart
IPx7
Steckzyklen
Min. 500
Verriegelung
Reverse-Bajonett
- Zeitsparend: Schnelle Verriegelung dank 1/4 Drehung
- Sicherheit: Visuelle, akustische und haptische Indikatoren bestätigen die volle Verriegelung
- Vibrationsfest: Schützt vor ungewolltem Entriegeln durch Vibration
- Selbstreinigend: Leichte Verschmutzungen werden beim Ver- und Entriegeln rausgerieben
Norm / Standard
Bauformen / Maße basieren auf VG95234 / GCB-B
Kontakte, Kontakteinsätze und Kontaktanordnungen basieren auf MIL-DTL-5015
(Die Steckverbinder sind nicht zugelassen)
