VG95234
AA95234
GCB-B

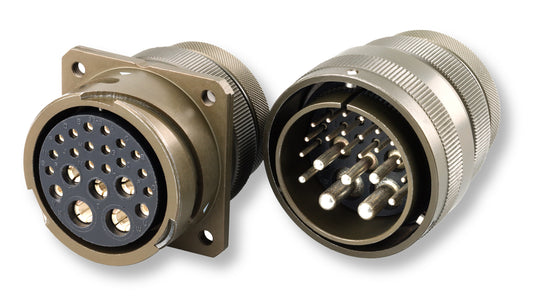

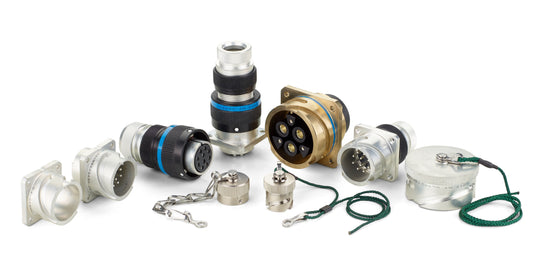

Robuster Rundsteckverbinder
Reverse-Bajonett Verriegelung
Signal- und Leistungs-Übertragung

Robuster Rundsteckverbinder mit bis zu 61 Kontakten für Signal- und Stromübertragung bis 245A pro Kontakt in einem robusten Gehäuse. Eine große Auswahl an Versionen, Konfigurationen, Endgehäusen, Kontakten und Polbildern steht zur Verfügung, um die Anforderungen unterschiedlichster Anwendungen in anspruchsvollen Umgebungen, einschließlich der Verteidigungs- und Marineindustrie, zu erfüllen.

Amphenol Air LB Produkt aus eigener Fertigung
Amphenol Air LB Produkt mit VG Zulassung

Eigenschaften

Signal- & Leistungsübertragung (max. 245A pro Kontakt)

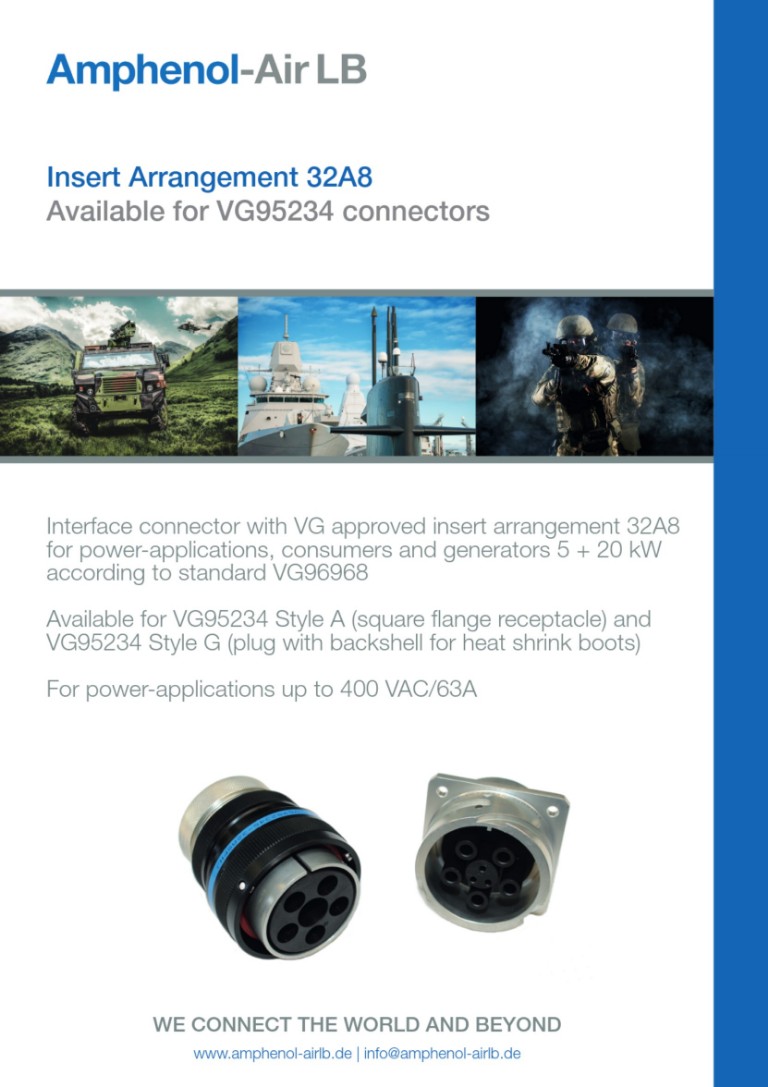

Sonderpolbild 32A8 bis 400VAC / 63A gem. DIN EN61984 (VDE0627)
Kontaktauswahl: Metrische oder AWG Crimp-Kontakte
Große Konfigurationsvielfalt
EMI / RFI Schutz
Schutzart: IPx8 (1bar/16h)
Temperatureinsatzbereich: -55°C bis +125°C

Technische Informationen

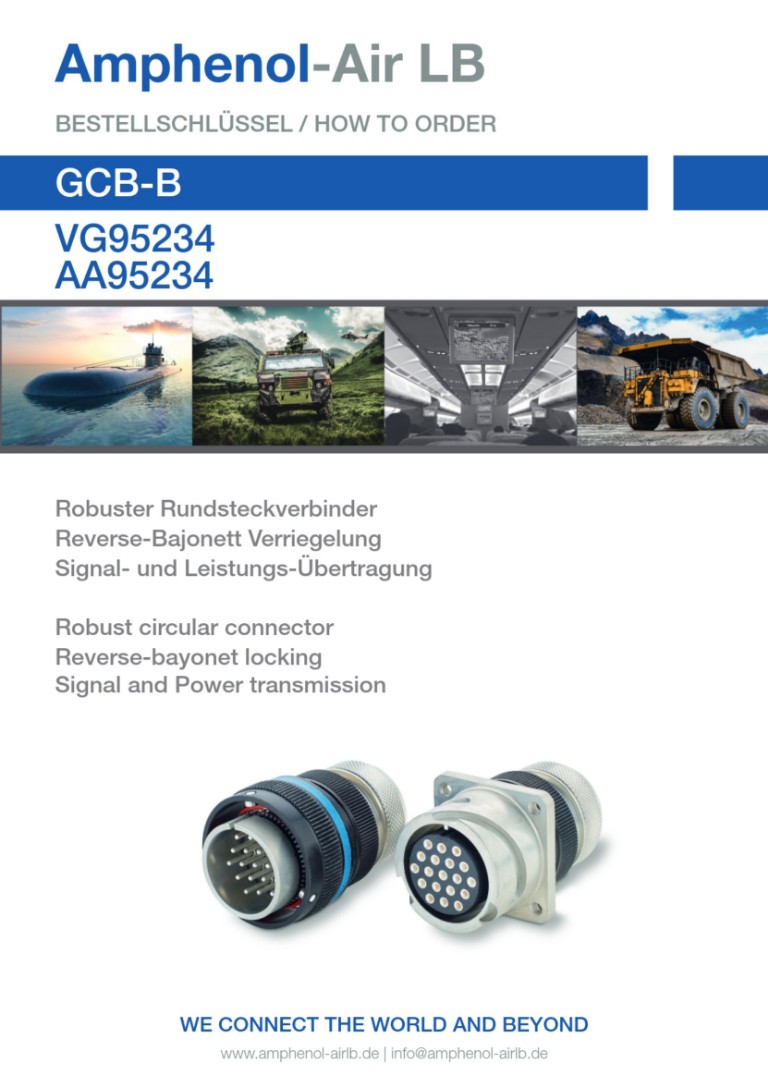

Dokumente

3D Modelle

Anwendungen

Stromsysteme und Signal-Übertragung bei hoher Vibration bzw. in rauer Umgebung:

(Bundeswehr-) Verteidigungsgeräte, militärische Fahrzeuge, Marine Anwendungen, Küstennahe Anwendung, Schifffahrt, U-Boote, C5ISR - Führung, Information, Kommunikation, Computersysteme, Nachrichtenwesen, Überwachung und Aufklärung, Batteriemanagementsysteme, Stromverteilungssysteme, Motoren, Generatoren, schwere Nutzfahrzeuge, Schweißtechnik, Baumaschinen, Bergbau, Transport

Defense

Marine

Industrie

Electric Air Mobility

Material / Ausführungen

Isolator: Neopren

Kontakte: Kupferlegierung versilbert oder optional vergoldet

Gehäuse:
Amphenol-Air LB fertigt im Standort Saarlouis die folgenden Ausführungen:

GCB-B
(ohne Angabe): Aluminiumlegierung, kadmiert
F1: Aluminiumlegierung, vernickelt
F2: Aluminiumlegierung mit Oberfläche Zink-Kobalt (schwarz eingefärbt) beschichtet
F6: Marine Bronze
F7: Edelstahl passiviert*
F8: Aluminiumlegierung, Oberfläche Zink-Zinn-beschichtet und/oder schwarz anodisiert

AA95234:
(ohne Angabe): Aluminiumlegierung, kadmiert

VG95234:
J: Aluminiumlegierung, Oberfläche Zink-Zinn-beschichtet und/oder schwarz anodisiert
B: Marine Bronze

*ab MOQ 100 auf Anfrage

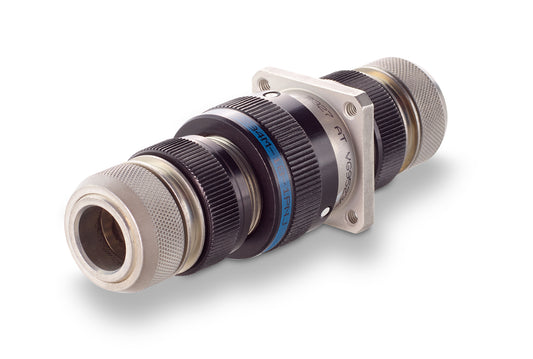

Zink-Zinn und/oder schw.anodisiert

GCB-B : F8 / VG95234: J

RoHS-konform: Ja
Salzsprühtestdauer: 5d
Elektrisch leitfähig: Ja

Marine Bronze

GCB-B: F6 / VG95234

RoHS-konform: Ja
Salzsprühtestdauer: 5d
Elektrisch leitfähig: Ja

Vernickelt

GCB-B: F1

RoHS-konform: Ja
Salzsprühtestdauer: 48h
Elektrisch leitfähig: Ja

Kadmiert

GCB-B: Ohne Angabe
AA95234: Ohne Angabe

RoHS-konform: Nein
Salzsprühtestdauer: 5d
Elektrisch leitfähig: Ja

Schwarz Zink Kobalt

GCB-B: F2

RoHS-konform: Ja
Salzsprühtestdauer: 48h
Elektrisch leitfähig: Ja

Edelstahl passiviert

GCB-B: F7

RoHS-konform: Ja
Salzsprühtestdauer: 500h
Elektrisch leitfähig: Ja

Bauformen / Lieferumfang / Zubehör

Gehäuse

Gehäusegrößen Anzahl: 11

Gehäusegrößen Bezeichnung:

10SL / 14S / 16S / 16 / 18 / 20 / 22 / 24 / 28 / 32 / 36

Lieferumfang

Kontakte sind standardmäßig enthalten: Ja

Endgehäuse ist enthalten: Ja

Kodierung

Bei Anwendungen mit mehreren Steckverbindern mit dem gleichem Polbild, können diese gegen ein Fehlstecken durch Kodierungen geschützt werden

Anzahl Kodiermöglichkeiten: 5

Bezeichnung der Kodierungen:

N / W / X / Y / Z

Art der Kodierung:

Isolator- Drehung

Zubehör

Die Serie bietet folgendes Zubehör:

Crimp-Kontakte
Blindstopfen
Zugentlastung
Tülle
Dichtungen

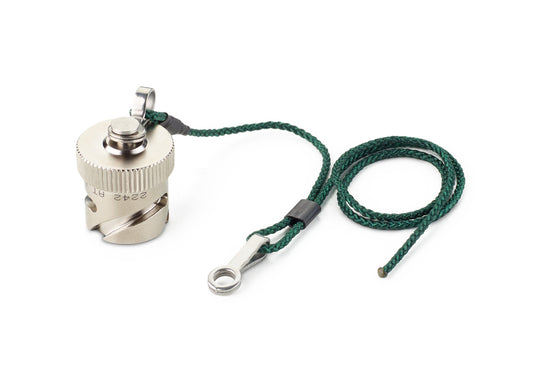

Schutzkappen (Metall)
Blinddosen
Werkzeuge

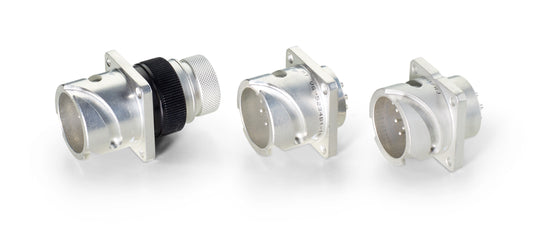

Flanschdose

für Vorderwandmontage
mit 4 Durchgangslöchern

GCB-B: Form 3102_T1
AA95234: Form A
VG95234: Form A

Flanschdose

Für Hinterwandmontage

mit 4 Durchgangslöchern

GCB-B: Form 3102
AA95234: Form B2
VG95234: Form B2

mit 4 Gewindebohrungen

GCB-B: Form 3102 Modifikation T2
AA95234: Form B1
VG95234: Form B1

Flanschdose

inkl. Endgehäuse mit Klemme und Tülle

mit 4 Durchgangslöchern

GCB-B: Form 3100E

mit 4 Gewindebohrungen

GCB-B: Form 3100E Modifikation T2

Flanschdose

inkl. Endgehäuse für Schirmanbindung und für Formschrumpfteile

mit 4 Durchgangslöchern

GCB-B: Form 3100E
AA95234: Form N2
VG95234: Form N2

mit 4 Gewindebohrungen

GCB-B: Form 3100M Modifikation T2
AA95234: Form N1
VG95234: Form N1

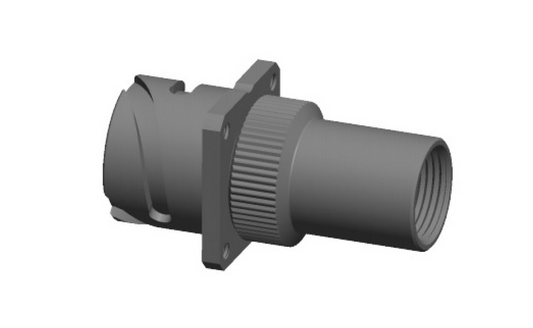

Flanschdose

Inkl. Adapter mit Anschlussinnengewinde

mit 4 Durchgangslöchern

GCB-B: Form 3100P

mit 4 Gewindebohrungen

GCB-B: Form 3100P Modifikation T2

Flanschdose

inkl. Endgehäuse für Formschrumpfteile

mit 4 Durchgangslöchern

GCB-B Formm 3100T
AA95234: Form U2
VG95234: Form U2

mit 4 Gewindebohrungen

GCB-B: Form 3100T Modifikation T2
AA95234: Form U1
VG95234: Form U1

Verlängerungssteckdose

inkl. Endgehäuse mit Klemme und Tülle

GCB-B: Form 3101E

Verlängerungssteckdose

Inkl. Adapter mit Anschlussinnengewinde

GCB-B: Form 3101P

Stecker

inkl. Adapter mit Anschlussaussengewinde

GCB-B: Form 3106F
AA95234: Form H
VG95234: Form H

mit 360° HF-Abdichtung

GCB-B: Form 3106FG
AA95234: Form L
VG95234: Form L

Stecker

inkl. Endgehäuse mit Klemme und Tülle

GCB-B: Form 3106E

Stecker

inkl. Endgehäuse für Schirmanbindung und für Formschrumpfteile
mit 360° HF Abdichtung

GCB-B: Form 3106M
AA95234: Form M
VG95234: Form M

Stecker

Inkl. Adapter mit Anschlussinnengewinde

GCB-B: Form 3106P

Stecker

inkl. Endgehäuse für Formschrumpfteile

GCB-B: Form 3106T
AA95234: Form G
VG95234: Form G

mit 360° HF Abdichtung

GCB-B: Form 3106TG
AA95234: Form T
VG95234: Form T

Stecker

inkl. 90° Endgehäuse mit Klemme und Tülle

GCB-B: Form 3108E

Stecker

inkl. 90° Adapter mit Anschlussaussengewinde

GCB-B: Form 3108F

360° HF Abdichtung

GCB-B: Form 3108FG

Elektrische Daten & Kontakte

EMI/RFI Schutz

Elektrisch leitfähige Gehäuse-Oberflächen und Endgehäuse für den Anschluss eines Schirmgeflechts ermöglichen eine Abschirmwirkung zwischen Stecker, Steckdose, Endgehäuse und Abschirmgeflecht des Kabels gegen elektromagnetische Störungen.

Kontaktauswahl

Crimp-Kontakt Anschlussquerschnitt:

GCB-B:

Metrisch: 0,14 mm² bis 50mm²/ AWG: 26 - 0

VG95234:

Metrisch: 0,2 mm² bis 50mm²/ AWG: 24 - 0

Polbilder

Anzahl an Kontakten: 1-61

Anzahl an Polbildern: 49

Max. Strom pro Kontakt

245A bei 20°C Umgebungstemperatur

Mechanische Daten

Temperatureinsatzbereich

-55°C bis +125°C

Schutzart

IPx8 (1bar/16h)

Steckzyklen

Min. 500

Verriegelung

Reverse-Bajonett

Zeitsparend: Schnelle Verriegelung dank 1/4 Drehung
Sicherheit: Visuelle, akustische und haptische Indikatoren bestätigen die volle Verriegelung
Vibrationsfest: Schützt vor ungewolltem Entriegeln durch Vibration
Selbstreinigend: Leichte Verschmutzungen werden beim Ver- und Entriegeln rausgerieben

Vibration

200m/s² bei 10 bis 2000Hz

Schock

Halbsinus: 500m/s², 11ms

Technische Informationen

Anwendungen

Stromsysteme und Signal-Übertragung bei hoher Vibration bzw. in rauer Umgebung:

Defense

Marine

Industrie

Electric Air Mobility

Material / Ausführungen

AA95234:
(ohne Angabe): Aluminiumlegierung, kadmiert

VG95234:
J: Aluminiumlegierung, Oberfläche Zink-Zinn-beschichtet und/oder schwarz anodisiert
B: Marine Bronze

*ab MOQ 100 auf Anfrage

Zink-Zinn und/oder schw.anodisiert

GCB-B : F8 / VG95234: J

RoHS-konform: Ja
Salzsprühtestdauer: 5d
Elektrisch leitfähig: Ja

Marine Bronze

GCB-B: F6 / VG95234

RoHS-konform: Ja
Salzsprühtestdauer: 5d
Elektrisch leitfähig: Ja

Vernickelt

GCB-B: F1

RoHS-konform: Ja
Salzsprühtestdauer: 48h
Elektrisch leitfähig: Ja

Kadmiert

GCB-B: Ohne Angabe
AA95234: Ohne Angabe

RoHS-konform: Nein
Salzsprühtestdauer: 5d
Elektrisch leitfähig: Ja

Schwarz Zink Kobalt

GCB-B: F2

RoHS-konform: Ja
Salzsprühtestdauer: 48h
Elektrisch leitfähig: Ja

Edelstahl passiviert

GCB-B: F7

RoHS-konform: Ja
Salzsprühtestdauer: 500h
Elektrisch leitfähig: Ja

Bauformen / Lieferumfang / Zubehör

Gehäuse

Gehäusegrößen Anzahl: 11

Gehäusegrößen Bezeichnung:

10SL / 14S / 16S / 16 / 18 / 20 / 22 / 24 / 28 / 32 / 36

Lieferumfang

Kontakte sind standardmäßig enthalten: Ja

Endgehäuse ist enthalten: Ja

Kodierung

Bei Anwendungen mit mehreren Steckverbindern mit dem gleichem Polbild, können diese gegen ein Fehlstecken durch Kodierungen geschützt werden

Anzahl Kodiermöglichkeiten: 5

Bezeichnung der Kodierungen:

N / W / X / Y / Z

Art der Kodierung:

Isolator- Drehung

Zubehör

Die Serie bietet folgendes Zubehör:

Crimp-Kontakte
Blindstopfen
Zugentlastung
Tülle
Dichtungen
Schutzkappen (Metall)
Blinddosen
Werkzeuge

Flanschdose

für Vorderwandmontage
mit 4 Durchgangslöchern

GCB-B: Form 3102_T1
AA95234: Form A
VG95234: Form A

Flanschdose

Für Hinterwandmontage

mit 4 Durchgangslöchern

GCB-B: Form 3102
AA95234: Form B2
VG95234: Form B2

mit 4 Gewindebohrungen

GCB-B: Form 3102 Modifikation T2
AA95234: Form B1
VG95234: Form B1

Flanschdose

inkl. Endgehäuse mit Klemme und Tülle

mit 4 Durchgangslöchern

GCB-B: Form 3100E

mit 4 Gewindebohrungen

GCB-B: Form 3100E Modifikation T2

Flanschdose

inkl. Endgehäuse für Schirmanbindung und für Formschrumpfteile

mit 4 Durchgangslöchern

GCB-B: Form 3100E
AA95234: Form N2
VG95234: Form N2

mit 4 Gewindebohrungen

GCB-B: Form 3100M Modifikation T2
AA95234: Form N1
VG95234: Form N1

Flanschdose

Inkl. Adapter mit Anschlussinnengewinde

mit 4 Durchgangslöchern

GCB-B: Form 3100P

mit 4 Gewindebohrungen

GCB-B: Form 3100P Modifikation T2

Flanschdose

inkl. Endgehäuse für Formschrumpfteile

mit 4 Durchgangslöchern

GCB-B Formm 3100T
AA95234: Form U2
VG95234: Form U2

mit 4 Gewindebohrungen

GCB-B: Form 3100T Modifikation T2
AA95234: Form U1
VG95234: Form U1

Verlängerungssteckdose

inkl. Endgehäuse mit Klemme und Tülle

GCB-B: Form 3101E

Verlängerungssteckdose

Inkl. Adapter mit Anschlussinnengewinde

GCB-B: Form 3101P

Stecker

inkl. Adapter mit Anschlussaussengewinde

GCB-B: Form 3106F
AA95234: Form H
VG95234: Form H

mit 360° HF-Abdichtung

GCB-B: Form 3106FG
AA95234: Form L
VG95234: Form L

Stecker

inkl. Endgehäuse mit Klemme und Tülle

GCB-B: Form 3106E

Stecker

inkl. Endgehäuse für Schirmanbindung und für Formschrumpfteile
mit 360° HF Abdichtung

GCB-B: Form 3106M
AA95234: Form M
VG95234: Form M

Stecker

Inkl. Adapter mit Anschlussinnengewinde

GCB-B: Form 3106P

Stecker

inkl. Endgehäuse für Formschrumpfteile

GCB-B: Form 3106T
AA95234: Form G
VG95234: Form G

mit 360° HF Abdichtung

GCB-B: Form 3106TG
AA95234: Form T
VG95234: Form T

Stecker

inkl. 90° Endgehäuse mit Klemme und Tülle

GCB-B: Form 3108E

Stecker

inkl. 90° Adapter mit Anschlussaussengewinde

GCB-B: Form 3108F

360° HF Abdichtung

GCB-B: Form 3108FG

Elektrische Daten & Kontakte

EMI/RFI Schutz

Kontaktauswahl

Crimp-Kontakt Anschlussquerschnitt:

GCB-B:

Metrisch: 0,14 mm² bis 50mm²/ AWG: 26 - 0

VG95234:

Metrisch: 0,2 mm² bis 50mm²/ AWG: 24 - 0

Polbilder

Anzahl an Kontakten: 1-61

Anzahl an Polbildern: 49

Max. Strom pro Kontakt

245A bei 20°C Umgebungstemperatur

Mechanische Daten

Temperatureinsatzbereich

-55°C bis +125°C

Schutzart

IPx8 (1bar/16h)

Steckzyklen

Min. 500

Verriegelung

Reverse-Bajonett

Zeitsparend: Schnelle Verriegelung dank 1/4 Drehung
Sicherheit: Visuelle, akustische und haptische Indikatoren bestätigen die volle Verriegelung
Vibrationsfest: Schützt vor ungewolltem Entriegeln durch Vibration
Selbstreinigend: Leichte Verschmutzungen werden beim Ver- und Entriegeln rausgerieben

Vibration

200m/s² bei 10 bis 2000Hz

Schock

Halbsinus: 500m/s², 11ms

Dokumente

3D Modelle

Fragen oder Anliegen?

Kontakt aufnehmen

Wählen Sie Ihr Anliegen, damit wir Ihnen gezielt und schnellstmöglich weiterhelfen können.

Unser Team steht bereit, sich um Ihre Anfrage zu kümmern und Ihnen den bestmöglichen Service zu bieten.

Technischer Support Customer Service

SSL geschützt + DSGVO konform

Vorname*

Nachname*

Unternehmen

E-Mail*

Telefon

Ihr Anliegen

Produkt Name

Produkt ID

Mit dem Klick auf „Absenden“ stimmen Sie der Speicherung Ihrer (personenbezogenen) Daten zur Kontaktaufnahme durch die Amphenol-Air LB GmbH zu. Zum Schutz vor Spam verwenden wir Google reCAPTCHA. Dabei können Daten an Google übermittelt werden. Es gelten die Datenschutzerklärung und Nutzungsbedingungen von Google.

Kontaktanfrage erfolgreich versendet!

Wir werden Ihr Anliegen prüfen und uns schnellst möglichst mit Ihnen in Verbindung setzen.

FAQ & Kundenservice

Meine Auswahl (0 )

VG95234 AA95234 GCB-B

Eigenschaften

Technische Informationen

Dokumente

Videos

3D Modelle

Anwendungen

Material / Ausführungen

Bauformen / Lieferumfang / Zubehör

Elektrische Daten & Kontakte

Mechanische Daten

Norm / Standard

VG95234 / GCB-B | Katalog V12022026

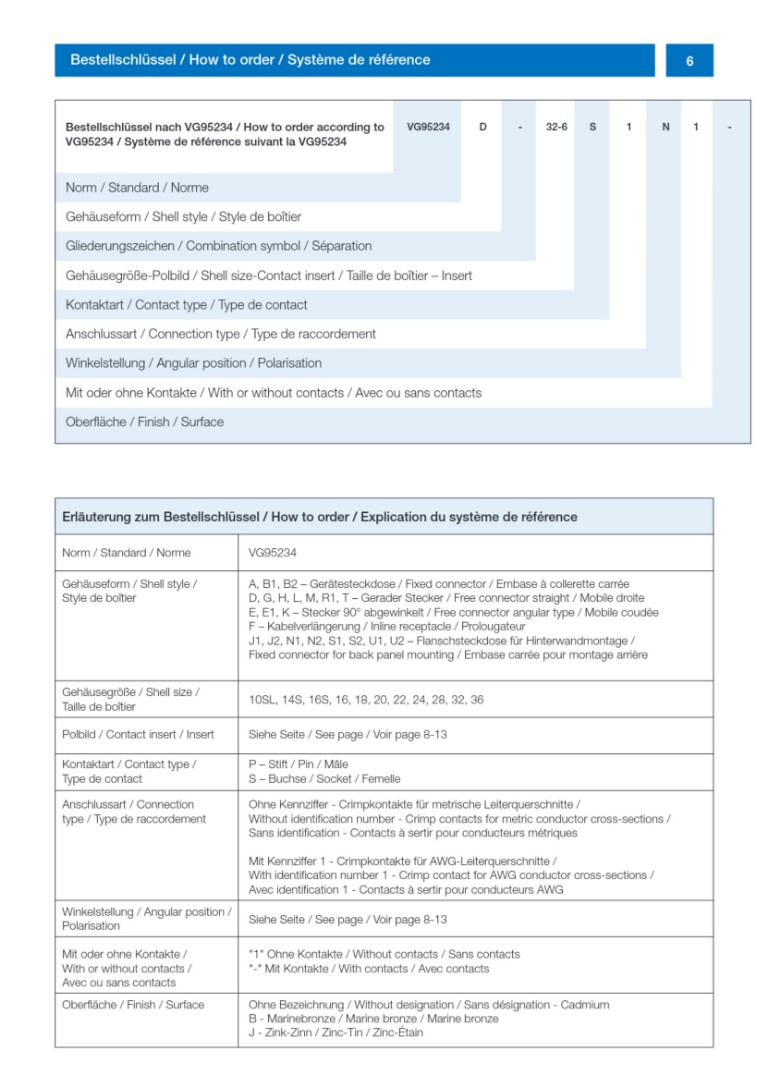

VG95234 / GCB-B / AA95234 | Bestellschlüssel V02/2026

VG95328 / GCB-B 32A8 | Newsletter V04/23

IMPORTANT NOTIFICATION regarding cadmium-plated / Cr-VI-containing VG connectors

Mitteilung zu kadmierten / Cr-VI-haltigen VG-Steckverbindern

J Plating | Broschüre V03/2024

Marine Bronze | Broschüre V171120

VG95234A #10SL

VG95234A #14S

VG95234A #16

VG95234A #16S

VG95234A #18

VG95234A #20

VG95234A #22

VG95234A #24

VG95234A #28

VG95234A #32

VG95234A #36

VG95234B #10SL

VG95234B #16

VG95234B #14S

VG95234B #16S

VG95234B #18

VG95234B #20

VG95234B #22

VG95234B #24

VG95234B #28

VG95234B #32

VG95234B #36

VG95234D #10SL

VG95234D #14S

VG95234D #16

VG95234D #16S

VG95234D #18

VG95234D #20

VG95234D #22

VG95234D #24

VG95234D #28

VG95234D #32

VG95234D #36

VG95234E #10SL

VG95234E #14S

VG95234E #16

VG95234E #16S

VG95234E #18

VG95234E #20

VG95234E #22

VG95234E #24

VG95234E #28

VG95234E #32

VG95234E #36

VG95234F #14S

VG95234F #16

VG95234F #16S

VG95234F #18

VG95234F #20

VG95234F #22

VG95234G #10SL

VG95234G #14S

VG95234G #16

VG95234G #16S

VG95234G #18

VG95234G #20

VG95234G #22

VG95234G #24

VG95234G #28

VG95234G #32

VG95234
AA95234
GCB-B
