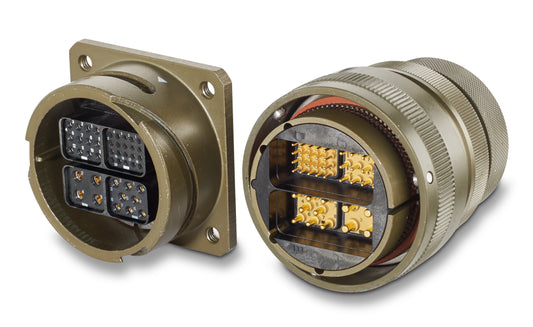

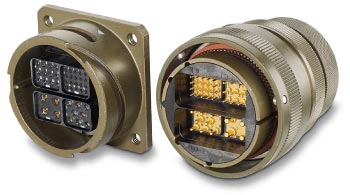

Eigenschaften
- Modulares System ermöglicht 230.000 verschiedene Kontaktanordnungen
- zur Aufnahme von 4x EN4165 Modulen für AWG 23-8 Crimp-Kontakte, Leiterplatten-Kontakte, Coax, Twinax, diff. Twinax, Quadrax, Lichtwellenleiter-Termini, ARINC801, Lumiere, USB, MPO, MTP, RJ45 Stecker
- Kontakte für Leiterplatten-Anschluss, gerade oder 90° abgewinkelt
- Schutzart: IP67
- Temperatureinsatzbereich: -55°C bis +125°C
Technische Informationen
Dokumente
Videos
3D Modelle
Anwendungen
Stromsysteme, Daten-, Signal- und Video- Übertragung bei hoher Vibration bzw. in rauer Umgebung
schwere Nutz-Fahrzeuge, Baumaschinen, Maschinenbau, Robotik, Bergbau, Schweißtechnik, Diagnose/Messtechnik ,
Information, Kommunikation, Computersysteme,
Schifffahrt, Küstennahe Anwendungen,
Batteriemanagementsysteme, Stromverteilungssysteme, Motoren, Generatoren
Industrie
Marine
Defense
Material / Ausführungen
Einsatz & Module: Thermoplast, Silikon Elastomer
Gehäuse:
Amphenol-Air LB fertigt GCB-M am Standort Saarlouis die folgenden Ausführungen:
ohne Angabe : Aluminiumlegierung mit Oberflächen-Beschichtung kadmiert
F1: Aluminiumlegierung mit Oberflächen-Beschichtung vernickelt
F2: Aluminiumlegierung mit Oberflächen-Beschichtung Zink-Kobalt (schwarz eingefärbt*)
F3: Aluminiumlegierung mit Oberflächen-Beschichtung Zink-Kobalt (grün eingefärbt*)
F4: Aluminiumlegierung mit Oberflächen-Beschichtung elektrophoretisch (schwarz eingefärbt*)
F5: Aluminiumlegierung mit Oberflächen-Beschichtung Zink-Nickel (schwarz eingefärbt*)
F6: Marine Bronze
F8: Aluminiumlegierung mit Oberflächen-Beschichtung Zink-Zinn und/oder schwarz anodisiert
*ab MOQ 100 Stück auf Anfrage
Zink-Zinn und/oder schw.anodisiert
F8 (Beispielbild)
- RoHS-konform: Ja
- Salzsprühtestdauer: 5d
- Elektrisch leitfähig: Ja
Marine Bronze
F6
- RoHS-konform: Ja
- Salzsprühtestdauer: 5d
- Elektrisch leitfähig: Ja
Nickel
F1
- RoHS-konform: Ja
- Salzsprühtestdauer: 48h
- Elektrisch leitfähig: Ja
Kadmiert
ohne Angabe
- RoHS-konform: Nein
- Salzsprühtestdauer: 5d
- Elektrisch leitfähig: Ja
Zink-Kobalt, schwarz
F2 (Beispielbild)
- RoHS-konform: Ja
- Salzsprühtestdauer: 48h
- Elektrisch leitfähig: Ja
Zink-Kobalt, grün
F3
- RoHS-konform: Ja
- Salzsprühtestdauer: 48h
- Elektrisch leitfähig: Ja
Zink-Nickel, schwarz
F5
- RoHS-konform: Ja
- Salzsprühtestdauer: 500h
- Elektrisch leitfähig: Ja
Elektrophoretisch, schwarz
F4
- RoHS-konform: Ja
- Salzsprühtestdauer: 500h
- Elektrisch leitfähig: Nein

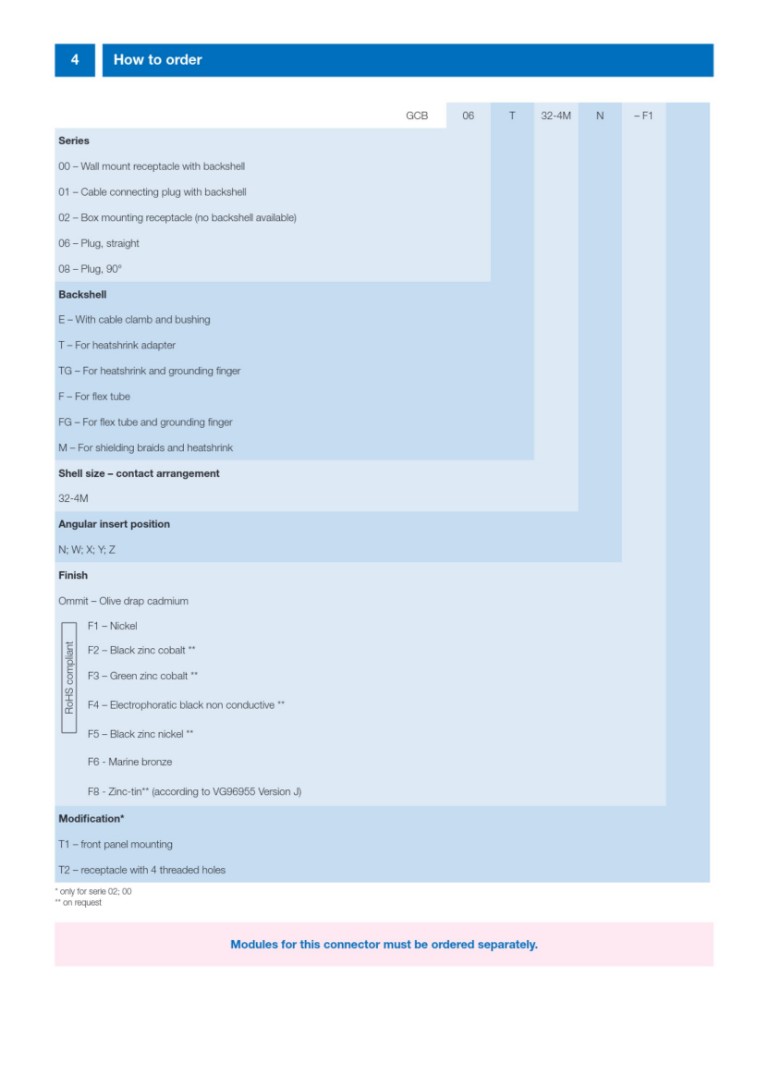

Bauformen / Lieferumfang / Zubehör
Gehäuse
Gehäusegrößen Anzahl: 1
Gehäusegrößen Bezeichnung: 32
Kodierung
Bei Anwendungen mit mehreren Steckverbindern mit dem gleichem Polbild, können diese gegen ein Fehlstecken durch Kodierungen geschützt werden
Anzahl Kodiermöglichkeiten: 5
Bezeichnung der Kodierungen:
N / W / X / Y / Z
Art der Kodierung:
Isolator- Drehung
Lieferumfang
Kontakte sind standardmäßig enthalten: Nein.
(Module müssen separat bestellt werden,
wahlweise mit oder ohne Kontakte)
Endgehäuse ist enthalten: Ja
Zubehör
Die Serie bietet folgendes Zubehör:
- Module
- Crimp-Kontakte
- ARINC801 Termini
- Lumiére Termini
- Blindstopfen
- Dichtungen
- Schutzkappen (Metall)
- Blinddosen
- Werkzeuge
00E / 00E_T2
mit 4 Durchgangsbohrungen
optional mit 4 Gewindebohrungen (Modifikation T2)
inkl. Endgehäuse mit Klemme und Tülle
00M / 00M_T2
mit 4 Durchgangslöchern
optional mit 4 Gewindebohrungen (Modifikation T2)
inkl. Endgehäuse für Schirmanschluss und für Formschrumpfteile
00N / 00N_T2
mit 4 Durchgangslöchern, optional mit 4 Gewindebohrungen (Modifikation T2)
inkl. Endgehäuse für Schirmanbindung und für Formschrumpfteile
00T / 00T_T2
mit 4 Durchgangslöchern, optional mit 4 Gewindebohrungen (Modifikation T2)
inkl. Endgehäuse für Formschrumpfteile
01E
inkl. Endgehäuse mit Klemme und Tülle
02 / 02_T2
mit 4 Durchgangslöchern
optional mit 4 Gewindebohrungen (Modifikation T2)
Für Hinterwandmontage
02_T1
mit Durchgangslöchern
zur Vorderwandmontage
06E
inkl. Endgehäuse mit Klemme und Tülle
06FG
mit 360° HF-Abdichtung
inkl. Adapter mit Anschlussaußengewinde
06M
mit 360° HF Abdichtung
inkl. Endgehäuse für Schirmanbindung und für Formschrumpfteile
08E
inkl. 90° Endgehäuse mit Klemme und Tülle
08E1
inkl. 90° Adapter mit Anschlussaußengewinde
06TG
mit 360° HF Abdichtung
inkl. Endgehäuse für Formschrumpfteile
Elektrische Daten & Kontakte
EMI/RFI Schutz
Elektrisch leitfähige Gehäuse-Oberflächen und Endgehäuse für den Anschluss eines Schirmgeflechts ermöglichen eine Abschirmwirkung zwischen Stecker, Steckdose, Endgehäuse und Abschirmgeflecht des Kabels gegen elektromagnetische Störungen.
Polbilder
Anzahl an Kontakten: 1-120
Anzahl an Polbildern: 230.000
(Module müssen separat bestellt werden,
wahlweise mit oder ohne Kontakte)
Kontaktauswahl
Crimp-Kontakt Anschlussquerschnitt:
AWG 4 - 23
Kontakte für Leiterplatten-Anschluss, gerade oder gewinkelt
Coax
Twinax / diff. Twinax
Quadrax
Octomax / Octonet
Lichtwellenleiter-Termini
ARINC801, Lumiere
USB, MPO, MTP, RJ45 Stecker
(Module müssen separat bestellt werden,
wahlweise mit oder ohne Kontakte)
Max. Strom pro Kontakt
125A
Mechanische Daten
Temperatureinsatzbereich
-55°C bis +125°C
Schutzart
IPx7
Steckzyklen
Min. 500
Verriegelung
Reverse-Bajonett
- Zeitsparend: Schnelle Verriegelung dank 1/4 Drehung
- Sicherheit: Visuelle, akustische und haptische Indikatoren bestätigen die volle Verriegelung
- Vibrationsfest: Schützt vor ungewolltem Entriegeln durch Vibration
- Selbstreinigend: Leichte Verschmutzungen werden beim Ver- und Entriegeln rausgerieben
Norm / Standard
VG96955 in Vorbereitung
Die einzelnen Komponenten sind wie folgt zugelassen:
EN4165 / VG96513 Module
EN3155 / M39029 Kontakte
VG95234 Gehäuse Größe 32
Technische Informationen
Anwendungen
Stromsysteme, Daten-, Signal- und Video- Übertragung bei hoher Vibration bzw. in rauer Umgebung
schwere Nutz-Fahrzeuge, Baumaschinen, Maschinenbau, Robotik, Bergbau, Schweißtechnik, Diagnose/Messtechnik ,
Information, Kommunikation, Computersysteme,
Schifffahrt, Küstennahe Anwendungen,
Batteriemanagementsysteme, Stromverteilungssysteme, Motoren, Generatoren
Industrie
Marine
Defense
Material / Ausführungen
Einsatz & Module: Thermoplast, Silikon Elastomer
Gehäuse:
Amphenol-Air LB fertigt GCB-M am Standort Saarlouis die folgenden Ausführungen:
ohne Angabe : Aluminiumlegierung mit Oberflächen-Beschichtung kadmiert
F1: Aluminiumlegierung mit Oberflächen-Beschichtung vernickelt
F2: Aluminiumlegierung mit Oberflächen-Beschichtung Zink-Kobalt (schwarz eingefärbt*)
F3: Aluminiumlegierung mit Oberflächen-Beschichtung Zink-Kobalt (grün eingefärbt*)
F4: Aluminiumlegierung mit Oberflächen-Beschichtung elektrophoretisch (schwarz eingefärbt*)
F5: Aluminiumlegierung mit Oberflächen-Beschichtung Zink-Nickel (schwarz eingefärbt*)
F6: Marine Bronze
F8: Aluminiumlegierung mit Oberflächen-Beschichtung Zink-Zinn und/oder schwarz anodisiert
*ab MOQ 100 Stück auf Anfrage
Zink-Zinn und/oder schw.anodisiert
F8 (Beispielbild)
- RoHS-konform: Ja
- Salzsprühtestdauer: 5d
- Elektrisch leitfähig: Ja
Marine Bronze
F6
- RoHS-konform: Ja
- Salzsprühtestdauer: 5d
- Elektrisch leitfähig: Ja
Nickel
F1
- RoHS-konform: Ja
- Salzsprühtestdauer: 48h
- Elektrisch leitfähig: Ja
Kadmiert
ohne Angabe
- RoHS-konform: Nein
- Salzsprühtestdauer: 5d
- Elektrisch leitfähig: Ja
Zink-Kobalt, schwarz
F2 (Beispielbild)
- RoHS-konform: Ja
- Salzsprühtestdauer: 48h
- Elektrisch leitfähig: Ja
Zink-Kobalt, grün
F3
- RoHS-konform: Ja
- Salzsprühtestdauer: 48h
- Elektrisch leitfähig: Ja
Zink-Nickel, schwarz
F5
- RoHS-konform: Ja
- Salzsprühtestdauer: 500h
- Elektrisch leitfähig: Ja
Elektrophoretisch, schwarz
F4
- RoHS-konform: Ja
- Salzsprühtestdauer: 500h
- Elektrisch leitfähig: Nein
Bauformen / Lieferumfang / Zubehör
Gehäuse
Gehäusegrößen Anzahl: 1
Gehäusegrößen Bezeichnung: 32
Kodierung
Bei Anwendungen mit mehreren Steckverbindern mit dem gleichem Polbild, können diese gegen ein Fehlstecken durch Kodierungen geschützt werden
Anzahl Kodiermöglichkeiten: 5
Bezeichnung der Kodierungen:
N / W / X / Y / Z
Art der Kodierung:
Isolator- Drehung
Lieferumfang
Kontakte sind standardmäßig enthalten: Nein.
(Module müssen separat bestellt werden,
wahlweise mit oder ohne Kontakte)
Endgehäuse ist enthalten: Ja
Zubehör
Die Serie bietet folgendes Zubehör:
- Module
- Crimp-Kontakte
- ARINC801 Termini
- Lumiére Termini
- Blindstopfen
- Dichtungen
- Schutzkappen (Metall)
- Blinddosen
- Werkzeuge
00E / 00E_T2
mit 4 Durchgangsbohrungen
optional mit 4 Gewindebohrungen (Modifikation T2)
inkl. Endgehäuse mit Klemme und Tülle
00M / 00M_T2
mit 4 Durchgangslöchern
optional mit 4 Gewindebohrungen (Modifikation T2)
inkl. Endgehäuse für Schirmanschluss und für Formschrumpfteile
00N / 00N_T2
mit 4 Durchgangslöchern, optional mit 4 Gewindebohrungen (Modifikation T2)
inkl. Endgehäuse für Schirmanbindung und für Formschrumpfteile
00T / 00T_T2
mit 4 Durchgangslöchern, optional mit 4 Gewindebohrungen (Modifikation T2)
inkl. Endgehäuse für Formschrumpfteile
01E
inkl. Endgehäuse mit Klemme und Tülle
02 / 02_T2
mit 4 Durchgangslöchern
optional mit 4 Gewindebohrungen (Modifikation T2)
Für Hinterwandmontage
02_T1
mit Durchgangslöchern
zur Vorderwandmontage
06E
inkl. Endgehäuse mit Klemme und Tülle
06FG
mit 360° HF-Abdichtung
inkl. Adapter mit Anschlussaußengewinde
06M
mit 360° HF Abdichtung
inkl. Endgehäuse für Schirmanbindung und für Formschrumpfteile
08E
inkl. 90° Endgehäuse mit Klemme und Tülle
08E1
inkl. 90° Adapter mit Anschlussaußengewinde
06TG
mit 360° HF Abdichtung
inkl. Endgehäuse für Formschrumpfteile
Elektrische Daten & Kontakte
EMI/RFI Schutz
Elektrisch leitfähige Gehäuse-Oberflächen und Endgehäuse für den Anschluss eines Schirmgeflechts ermöglichen eine Abschirmwirkung zwischen Stecker, Steckdose, Endgehäuse und Abschirmgeflecht des Kabels gegen elektromagnetische Störungen.
Polbilder
Anzahl an Kontakten: 1-120
Anzahl an Polbildern: 230.000
(Module müssen separat bestellt werden,
wahlweise mit oder ohne Kontakte)
Kontaktauswahl
Crimp-Kontakt Anschlussquerschnitt:
AWG 4 - 23
Kontakte für Leiterplatten-Anschluss, gerade oder gewinkelt
Coax
Twinax / diff. Twinax
Quadrax
Octomax / Octonet
Lichtwellenleiter-Termini
ARINC801, Lumiere
USB, MPO, MTP, RJ45 Stecker
(Module müssen separat bestellt werden,
wahlweise mit oder ohne Kontakte)
Max. Strom pro Kontakt
125A
Mechanische Daten
Temperatureinsatzbereich
-55°C bis +125°C
Schutzart
IPx7
Steckzyklen
Min. 500
Verriegelung
Reverse-Bajonett
- Zeitsparend: Schnelle Verriegelung dank 1/4 Drehung
- Sicherheit: Visuelle, akustische und haptische Indikatoren bestätigen die volle Verriegelung
- Vibrationsfest: Schützt vor ungewolltem Entriegeln durch Vibration
- Selbstreinigend: Leichte Verschmutzungen werden beim Ver- und Entriegeln rausgerieben
Norm / Standard
VG96955 in Vorbereitung
Die einzelnen Komponenten sind wie folgt zugelassen:
EN4165 / VG96513 Module
EN3155 / M39029 Kontakte
VG95234 Gehäuse Größe 32
