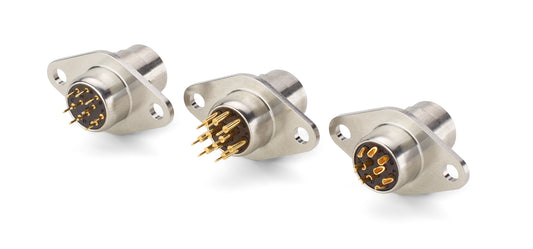

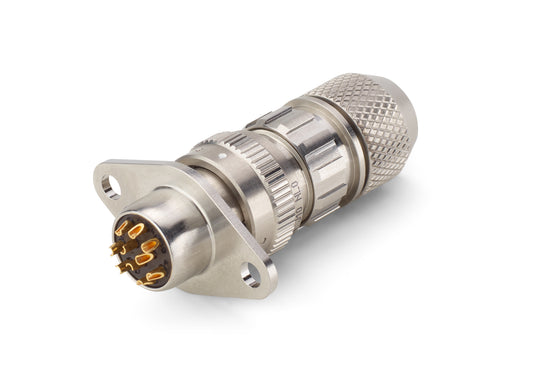

Eigenschaften
- Audio-Steckverbinder
- 10 polig
- Hartvergoldete Federkontakte: hervorragender Kontaktwiderstand und effiziente Selbstreinigung
- extreme Langlebigkeit: 5000 Steckzyklen
- Kontaktschutz: Schützt die Stiftkontakte vor Berührung und Beschädigung (z.B. beim Blindstecken)
- Kontaktauswahl: Löt-Kontakte oder Kontakte für Leiterplatten-Anschluss
- Temperatureinsatzbereich -57 °C bis +85°C
Technische Informationen

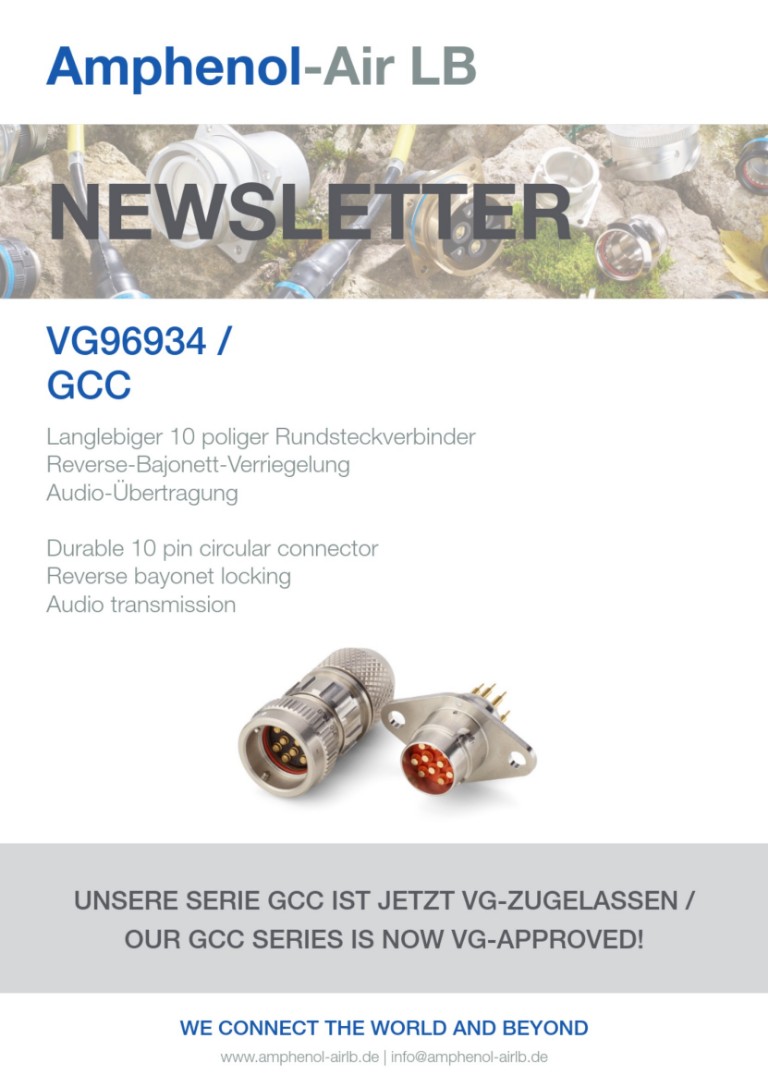

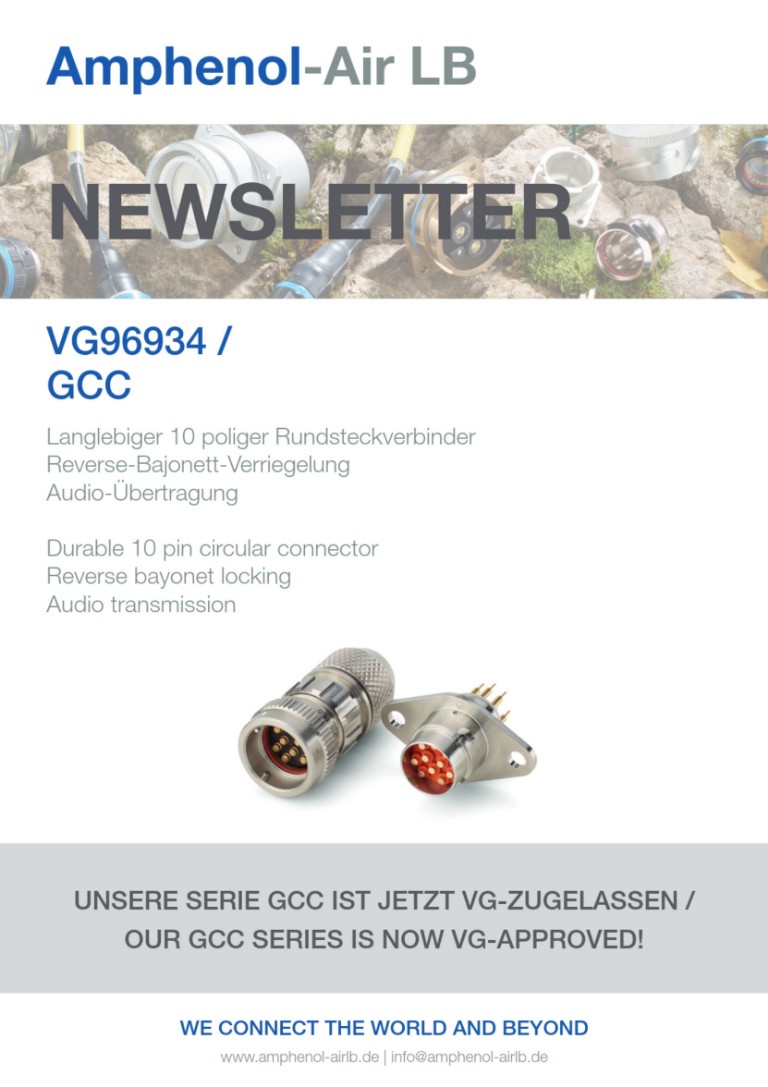

Dokumente
Videos
3D Modelle
Anwendungen
Audio-Übertragung in rauer Umgebung:
(Bundeswehr-) Verteidigungsgeräte, Kommunikation, Nachrichtenwesen
Funkgeräte, Radios, Audiogeräte
Defense
Material / Ausführungen
Kontakte: Kupferlegierung vergoldet
Gehäuse:
Amphenol-Air LB fertigt GCC im Standort Saarlouis die folgenden Ausführungen:
- Edelstahl passiviert
Edelstahl passiviert
- RoHS-konform: Ja
- Salzsprühtestdauer: 5d
- Elektrisch leitfähig: Ja
Bauformen / Lieferumfang
Gehäuse
Gehäusegrößen Anzahl: 1
Gehäusegrößen Bezeichnung: 10
Lieferumfang
Kontakte sind enthalten: Ja
Endgehäuse ist enthalten: Ja
Kodierung
Bei Anwendungen mit mehreren Steckverbindern mit dem gleichem Polbild, können diese gegen ein Fehlstecken durch Kodierungen geschützt werden
Anzahl Kodiermöglichkeiten: 5
Bezeichnung der Kodierungen:
1 / 2 / 3 / 4 / 5
Art der Kodierung: Farbmarkierung
Elektrische Daten / Kontakte
max. Strom pro Kontakt
0,5A
EMI/RFI Schutz
Elektrisch leitfähige Gehäuse-Oberflächen und Endgehäuse für den Anschluss eines Schirmgeflechts ermöglichen eine Abschirmwirkung zwischen Stecker, Steckdose, Endgehäuse und Abschirmgeflecht des Kabels gegen elektromagnetische Störungen.
Kontaktauswahl
Lötkontakte für max.AWG 20 or 0,5 mm²
oder PCB Kontakte verfügbar
(Federkontakte an der Dose, starre Kontakte am Stecker)
Polbilder
Anzahl an Kontakten: 10
Anzahl an Polbildern: 1
Mechanische Eigenschaften
Temperatureinsatzbereich
-57°C bis +85°C
Dichtigkeit
0,4bar/48h im gekuppelten und offenem Zustand
Steckzyklen
Min. 5.000
Verriegelung
Reverse-Bajonett
- Zeitsparend: Schnelle Verriegelung dank 1/4 Drehung
- Sicherheit: Visuelle, akustische und haptische Indikatoren bestätigen die volle Verriegelung
- Vibrationsfest: Schützt vor ungewolltem Entriegeln durch Vibration
- Selbstreinigend: Leichte Verschmutzungen werden beim Ver- und Entriegeln rausgerieben
Material
Kontakte: Kupferlegierung vergoldet
Gehäuse: Edelstahl passivert
Schock
Halbsinus,
150 m/s2, 11 ms
Vibration
Rauschförmig:
5Hz bis 500Hz
Norm / Standard
VG95934
Amphenol-Air LB ist VG95934 zugelassen und VG95212 (LZB) gelistet.
GCC
Die Serie GCC von Amphenol-Air LB hat den technischen Aufbau wie VG95934 und ist das kommerzielle Äquivalent dazu. GCC bietet jedoch neben den in der Norm beschriebenen Ausführungen eine zusätzliche Auswahl an Ausführungen unter der Herstellerteilekennzeichnung.
Die Serie wird permanent an neue Anforderungen weiterentwickelt und kundenspezifisch maßgeschneidert.
