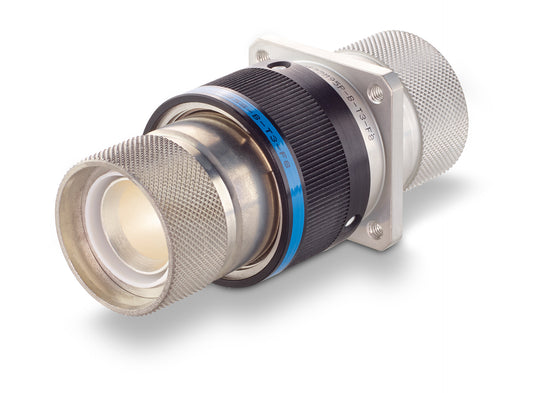

Eigenschaften
- Hochstrom-Anwendungen: max. Nennstrom 950A bei 20°C Umgebungstemperatur
- Einfache Verarbeitung ohne Spezialwerkzeug
- Für Kabelgrößen nach DIN 46438 von 25mm² bis 240mm² und Leitungen nach VG95218T025/T026
- Kontakte zum Crimpen oder als Gewinde-Bolzen Kontakt
- EMI / RFI Schutz
- Druckwasserdicht IPX8 (1bar/16h)
- Temperatureinsatzbereich -55°C bis +150°C
Technische Informationen

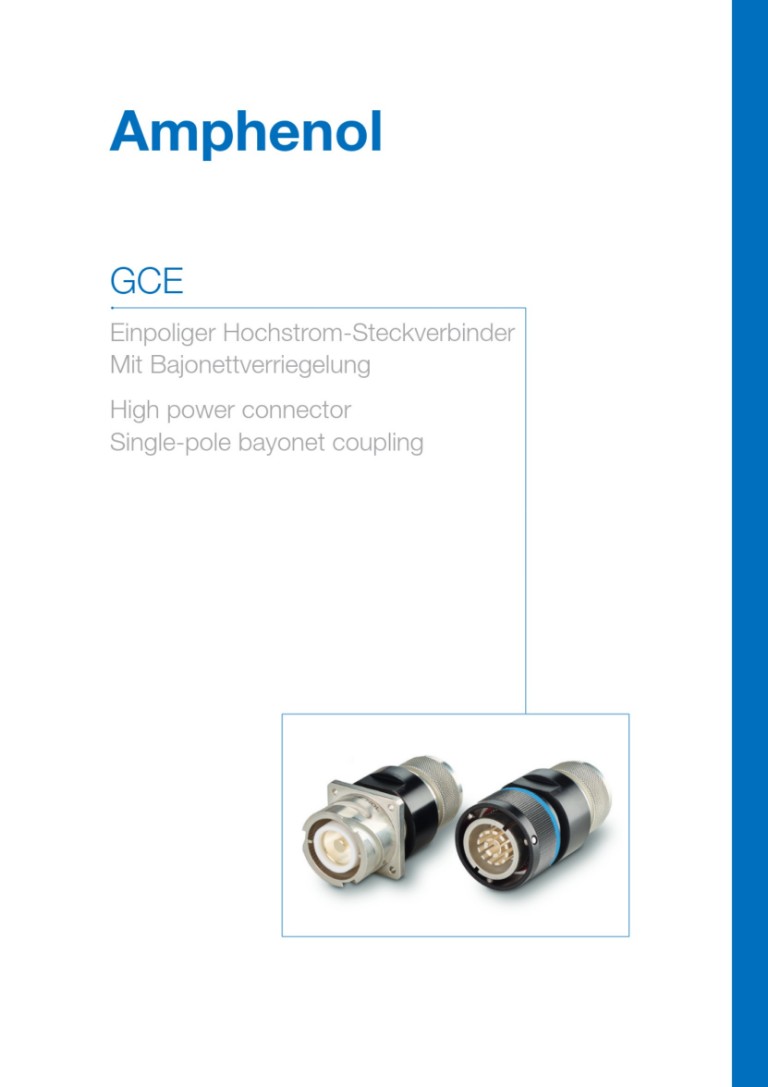

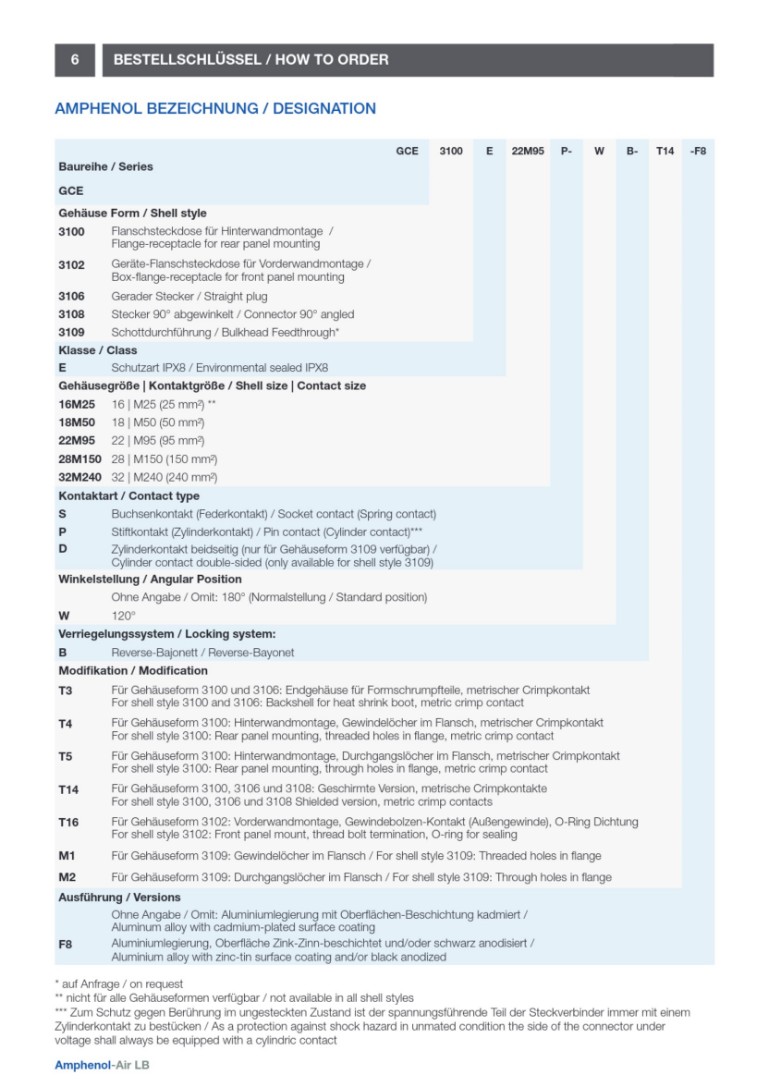

Dokumente
Videos
3D Modelle
Anwendungen / Marktsegmente
Hochstromsysteme bei hoher Vibration bzw. in rauer Umgebung:
(Bundeswehr-) Verteidigungsgeräte, Militärische Fahrzeuge, Marine Anwendungen, Küstennahe Anwendung, U-Boote, Motoren, Generatoren, Batterie-Ladegeräte und -Managementsysteme, Stromversorgung und Verteilung
Schwere Nutzfahrzeuge, Baumaschinen, städtische Transportsysteme im Luftraum „eVTOL“
Industrie
Defense
Urban Air Mobility
Unmanned Systems
Material / Ausführungen
Kontakte & Kontaktoberfläche: Kupfer und Kupferlegierung, hartversilbert
Isoliator: PTFE
Gehäuse:
Amphenol-Air LB fertigt am Standort Saarlouis die folgenden Ausführungen:
GCE:
ohne Angabe: Aluminiumlegierung mit Oberflächen-Beschichtung kadmiert
F8: Aluminiumlegierung, Oberfläche Zink-Zinn-beschichtet und/oder schwarz anodisiert

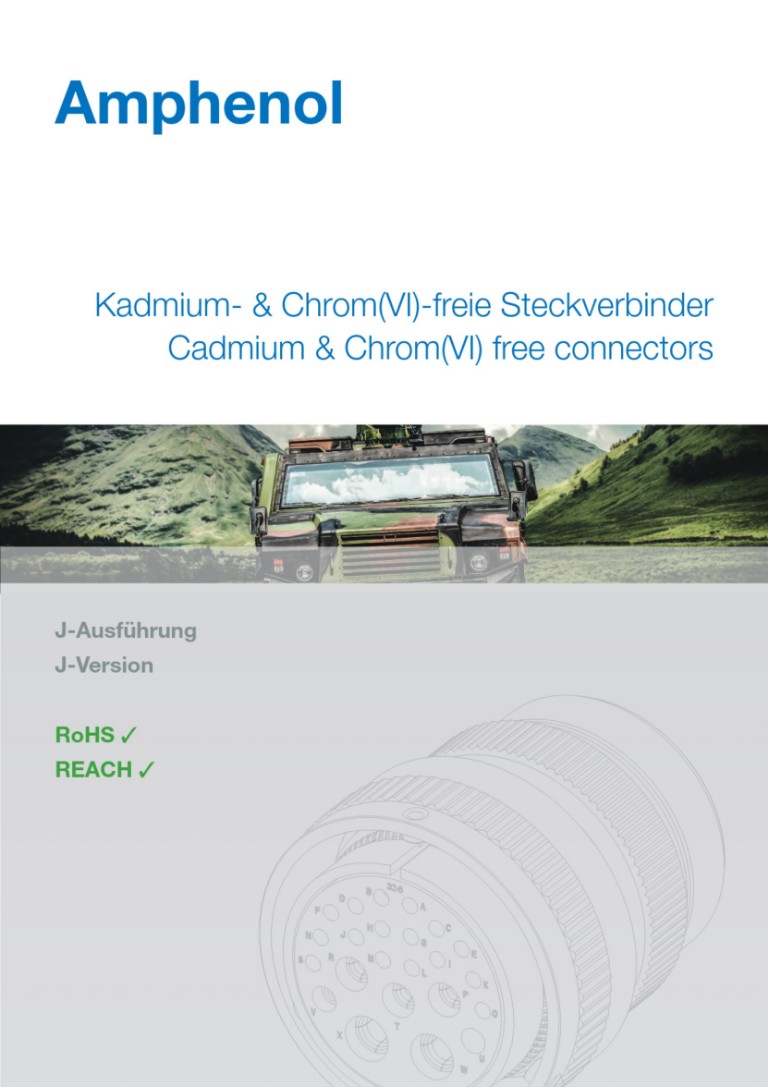

VG96929:
J: Aluminiumlegierung, Oberfläche Zink-Zinn-beschichtet und/oder schwarz anodisiert
Zink-Zinn und/oder schw.anodisiert
GCE: F8 / VG96929: J
- RoHS-konform: Ja
- Salzsprühtestdauer: 5d
- Elektrisch leitfähig: Ja
Kadmiert
Beispielbild
GCE: Ohne Angabe
- RoHS-konform: Nein
- Salzsprühtestdauer: 5d
- Elektrisch leitfähig: Ja

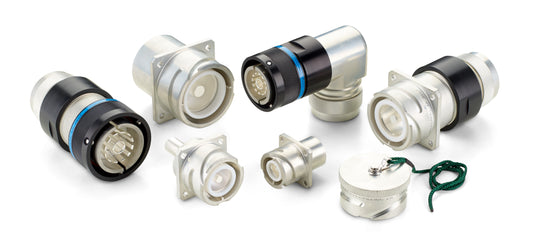

Bauformen / Lieferumfang / Zubehör
Kodierungen
Bei Anwendungen mit mehreren Steckverbindern mit dem gleichem Polbild, können diese gegen ein Fehlstecken durch Kodierungen geschützt werden
Anzahl Kodiermöglichkeiten: 2
Bezeichnung der Kodierungen:
GCE: Normal (ohne Bestellcode) / W
VG96929: N / W
Art der Kodierung: Gehäuse
Gehäuse
Gehäusegrößen Anzahl: 5
Gehäusegrößen Bezeichnung:
16 / 18 / 22 / 28 / 32
Lieferumfang
Kontakte sind enthalten: Ja
Endgehäuse ist enthalten: Ja
Zubehör
Die Serie bietet folgendes Zubehör:
- Blinddose
- Dichtungen
- Schutzkappen (Metall)
- Werkzeuge

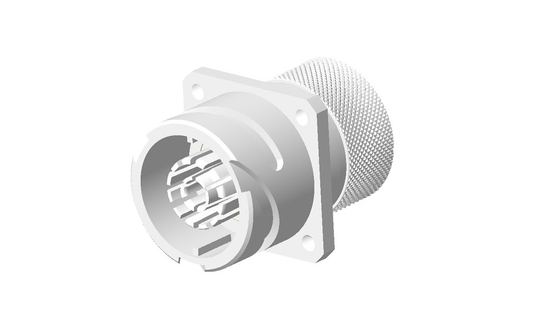

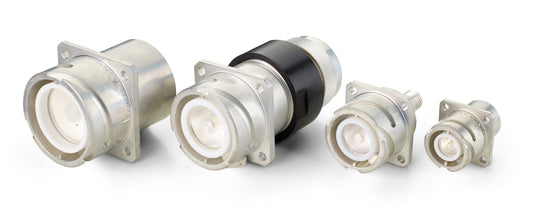

GCE 3100E_T3 / VG96929 B1
mit 4 Gewindebohrungen
inkl. Endgehäuse für Formschrumpfteile

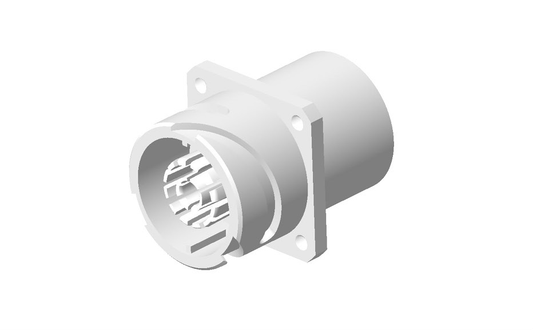

GCE 3100E_T4 / VG96929 A1
mit 4 Gewindebohrungen
GCE 3100E_T5
mit 4 Durchgangslöchern

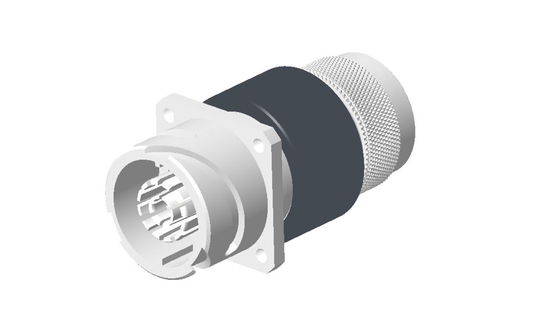

GCE 3100E_T14 / VG96929 B2
mit 4 Gewindebohrungen
inkl. Endgehäuse für Schirmanbindung und für Formschrumpfteile

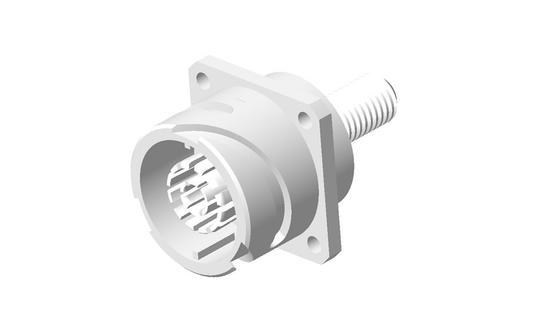

GCE 3102E_T16 / VG96929 A2
Für Vorderwandmontage
mit 4 Durchgangslöchern
Gewinde-Bolzen Kontakt

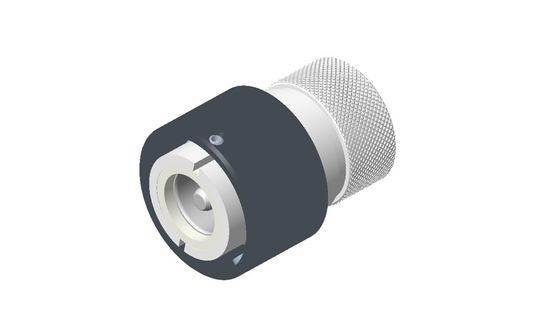

GCE 3106E-T3 / VG96929 G
inkl. Endgehäuse für Formschrumpfteile

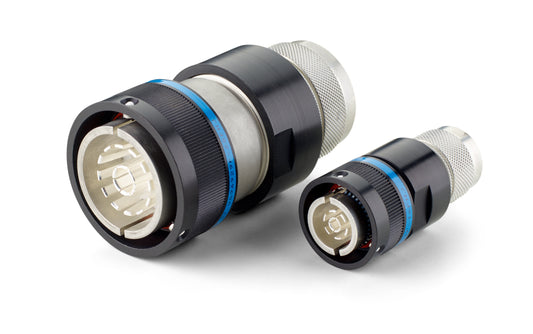

GCE 3106E-T14 / VG96929 F
mit 360° HF Abdichtung
inkl. Endgehäuse für Schirmanbindung und für Formschrumpfteile

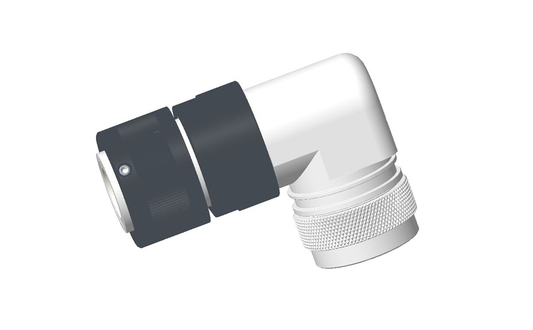

GCE 3108E_T14 / VG96929 E
mit 360° HF Abdichtung
inkl. 90° Endgehäuse für Schirmanbindung und für Formschrumpfteile
GCE3109E_M1, M2
M1 - mit 4 Gewindebohrungen
M2 - mit 4 Durchgangslöchern
beidseitig Zylinderkontakt
Elektrische Daten / Kontakte
max. Strom pro Kontakt
950A
(bei +20°C)
EMI/RFI Schutz
Elektrisch leitfähige Gehäuse-Oberflächen und Endgehäuse für den Anschluss eines Schirmgeflechts ermöglichen eine Abschirmwirkung zwischen Stecker, Steckdose, Endgehäuse und Abschirmgeflecht des Kabels gegen elektromagnetische Störungen.
Kontaktauswahl
Crimp-Kontakt Anschlussquerschnitt:
25mm² bis 240mm²
wahlweise Gewindebolzenkontakte verfügbar
Mechanische Eigenschaften
Temperatureinsatzbereich
-55°C bis +150°C
Schutzart
IPx8 (1bar/16h)
Steckzyklen
Min. 500
Verriegelung
Reverse-Bajonett
- Zeitsparend: Schnelle Verriegelung dank 1/4 Drehung
- Sicherheit: Visuelle, akustische und haptische Indikatoren bestätigen die volle Verriegelung
- Vibrationsfest: Schützt vor ungewolltem Entriegeln durch Vibration
- Selbstreinigend: Leichte Verschmutzungen werden beim Ver- und Entriegeln rausgerieben
Vibration
Rauschförmig:
5Hz bis 500Hz
Schock
Halbsinus : 500m/s², 11ms
Norm / Standard

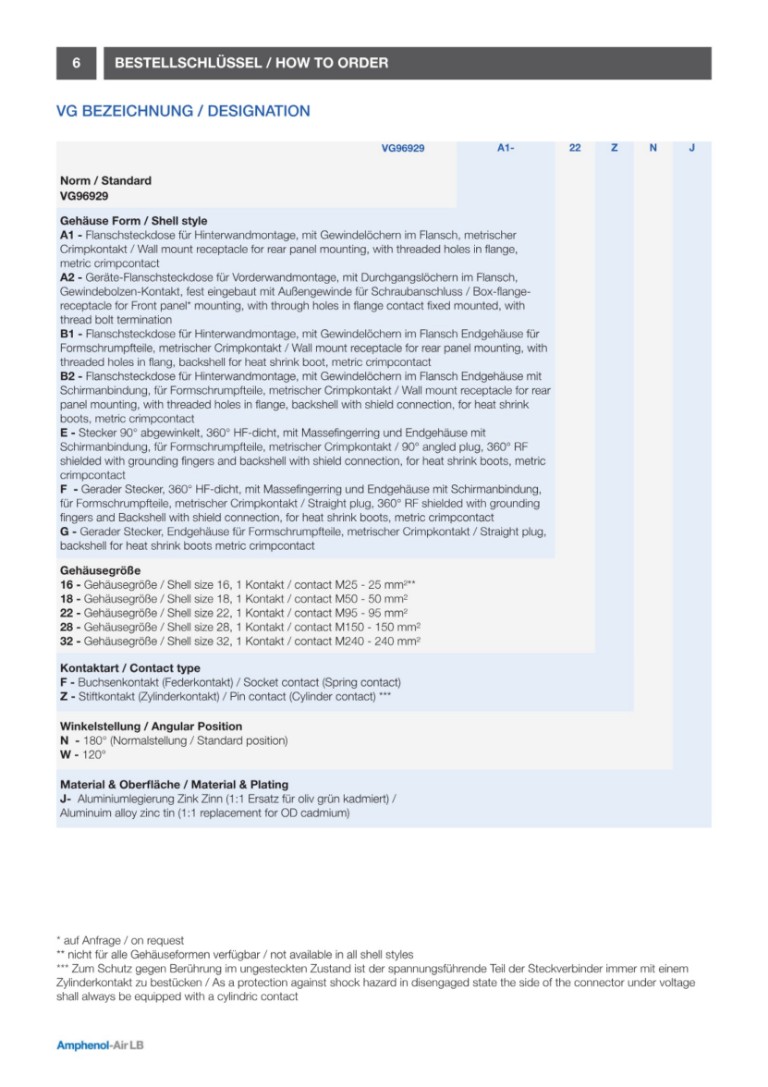

VG96929

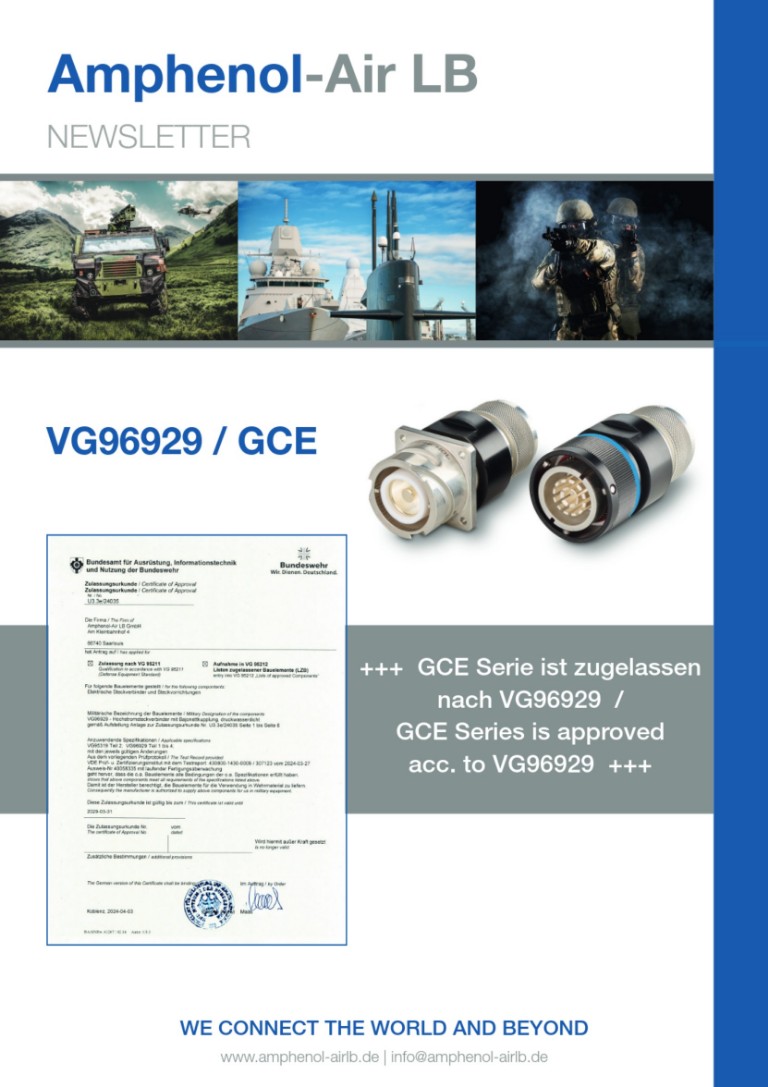

Amphenol Air-LB ist VG96929 zugelassen und VG95212 (LZB) gelistet.

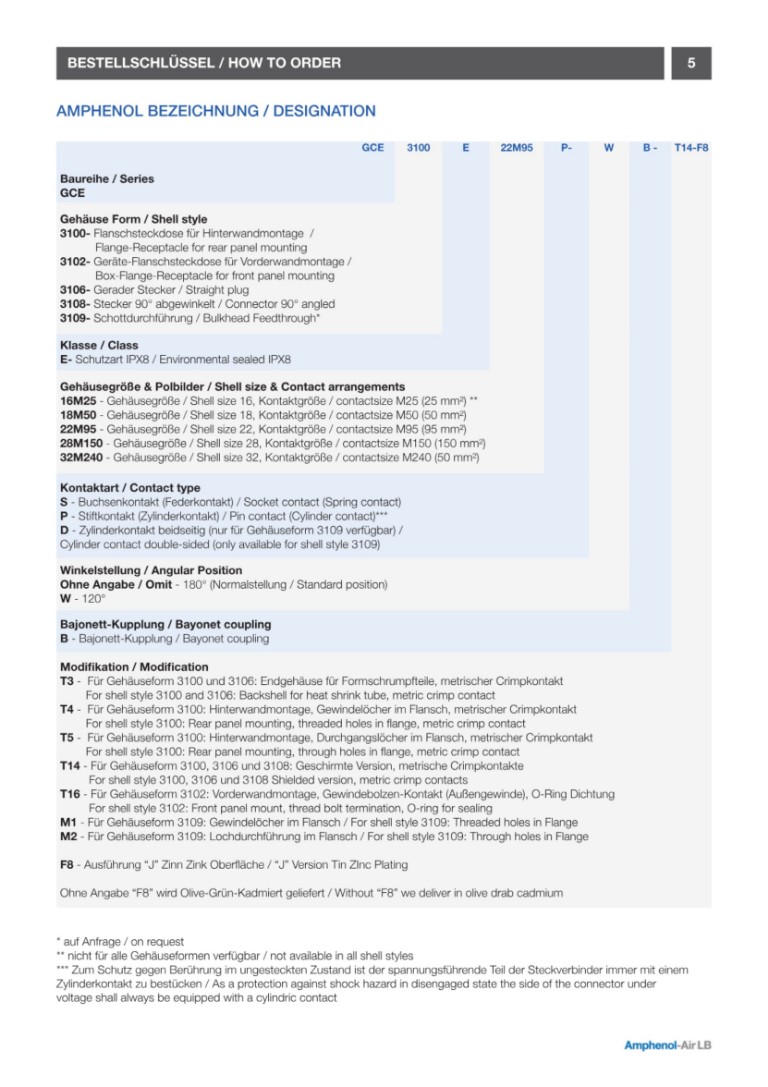

GCE
Die Serie GCE von Amphenol-Air LB hat den technischen Aufbau wie VG96929 und ist das kommerzielle Äquivalent dazu. GCE Steckverbinder bieten jedoch neben den in der Norm beschriebenen Ausführungen eine zusätzliche Auswahl wie z.B. eine Schottdurchführung unter der Herstellerteilenummer. Die Serie wird permanent an neue Anforderungen weiterentwickelt und kundenspezifisch maßgeschneidert.
Technische Informationen
Anwendungen / Marktsegmente
Hochstromsysteme bei hoher Vibration bzw. in rauer Umgebung:
(Bundeswehr-) Verteidigungsgeräte, Militärische Fahrzeuge, Marine Anwendungen, Küstennahe Anwendung, U-Boote, Motoren, Generatoren, Batterie-Ladegeräte und -Managementsysteme, Stromversorgung und Verteilung
Schwere Nutzfahrzeuge, Baumaschinen, städtische Transportsysteme im Luftraum „eVTOL“
Industrie
Defense
Urban Air Mobility
Unmanned Systems
Material / Ausführungen
Kontakte & Kontaktoberfläche: Kupfer und Kupferlegierung, hartversilbert
Isoliator: PTFE
Gehäuse:
Amphenol-Air LB fertigt am Standort Saarlouis die folgenden Ausführungen:
GCE:
ohne Angabe: Aluminiumlegierung mit Oberflächen-Beschichtung kadmiert
F8: Aluminiumlegierung, Oberfläche Zink-Zinn-beschichtet und/oder schwarz anodisiert
VG96929:
J: Aluminiumlegierung, Oberfläche Zink-Zinn-beschichtet und/oder schwarz anodisiert
Zink-Zinn und/oder schw.anodisiert
GCE: F8 / VG96929: J
- RoHS-konform: Ja
- Salzsprühtestdauer: 5d
- Elektrisch leitfähig: Ja
Kadmiert
Beispielbild
GCE: Ohne Angabe
- RoHS-konform: Nein
- Salzsprühtestdauer: 5d
- Elektrisch leitfähig: Ja
Bauformen / Lieferumfang / Zubehör
Kodierungen
Bei Anwendungen mit mehreren Steckverbindern mit dem gleichem Polbild, können diese gegen ein Fehlstecken durch Kodierungen geschützt werden
Anzahl Kodiermöglichkeiten: 2
Bezeichnung der Kodierungen:
GCE: Normal (ohne Bestellcode) / W
VG96929: N / W
Art der Kodierung: Gehäuse
Gehäuse
Gehäusegrößen Anzahl: 5
Gehäusegrößen Bezeichnung:
16 / 18 / 22 / 28 / 32
Lieferumfang
Kontakte sind enthalten: Ja
Endgehäuse ist enthalten: Ja
Zubehör
Die Serie bietet folgendes Zubehör:
- Blinddose
- Dichtungen
- Schutzkappen (Metall)
- Werkzeuge
GCE 3100E_T3 / VG96929 B1
mit 4 Gewindebohrungen
inkl. Endgehäuse für Formschrumpfteile
GCE 3100E_T4 / VG96929 A1
mit 4 Gewindebohrungen
GCE 3100E_T5
mit 4 Durchgangslöchern
GCE 3100E_T14 / VG96929 B2
mit 4 Gewindebohrungen
inkl. Endgehäuse für Schirmanbindung und für Formschrumpfteile
GCE 3102E_T16 / VG96929 A2
Für Vorderwandmontage
mit 4 Durchgangslöchern
Gewinde-Bolzen Kontakt
GCE 3106E-T3 / VG96929 G
inkl. Endgehäuse für Formschrumpfteile
GCE 3106E-T14 / VG96929 F
mit 360° HF Abdichtung
inkl. Endgehäuse für Schirmanbindung und für Formschrumpfteile
GCE 3108E_T14 / VG96929 E
mit 360° HF Abdichtung
inkl. 90° Endgehäuse für Schirmanbindung und für Formschrumpfteile
GCE3109E_M1, M2
M1 - mit 4 Gewindebohrungen
M2 - mit 4 Durchgangslöchern
beidseitig Zylinderkontakt
Elektrische Daten / Kontakte
max. Strom pro Kontakt
950A
(bei +20°C)
EMI/RFI Schutz
Elektrisch leitfähige Gehäuse-Oberflächen und Endgehäuse für den Anschluss eines Schirmgeflechts ermöglichen eine Abschirmwirkung zwischen Stecker, Steckdose, Endgehäuse und Abschirmgeflecht des Kabels gegen elektromagnetische Störungen.
Kontaktauswahl
Crimp-Kontakt Anschlussquerschnitt:
25mm² bis 240mm²
wahlweise Gewindebolzenkontakte verfügbar
Mechanische Eigenschaften
Temperatureinsatzbereich
-55°C bis +150°C
Schutzart
IPx8 (1bar/16h)
Steckzyklen
Min. 500
Verriegelung
Reverse-Bajonett
- Zeitsparend: Schnelle Verriegelung dank 1/4 Drehung
- Sicherheit: Visuelle, akustische und haptische Indikatoren bestätigen die volle Verriegelung
- Vibrationsfest: Schützt vor ungewolltem Entriegeln durch Vibration
- Selbstreinigend: Leichte Verschmutzungen werden beim Ver- und Entriegeln rausgerieben
Vibration
Rauschförmig:
5Hz bis 500Hz
Schock
Halbsinus : 500m/s², 11ms
Norm / Standard
VG96929
Amphenol Air-LB ist VG96929 zugelassen und VG95212 (LZB) gelistet.
GCE
Die Serie GCE von Amphenol-Air LB hat den technischen Aufbau wie VG96929 und ist das kommerzielle Äquivalent dazu. GCE Steckverbinder bieten jedoch neben den in der Norm beschriebenen Ausführungen eine zusätzliche Auswahl wie z.B. eine Schottdurchführung unter der Herstellerteilenummer. Die Serie wird permanent an neue Anforderungen weiterentwickelt und kundenspezifisch maßgeschneidert.
