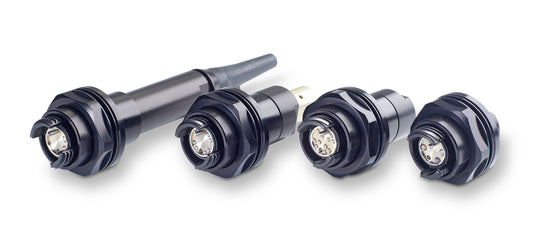

Eigenschaften
- Optischer Daten-Steckverbinder

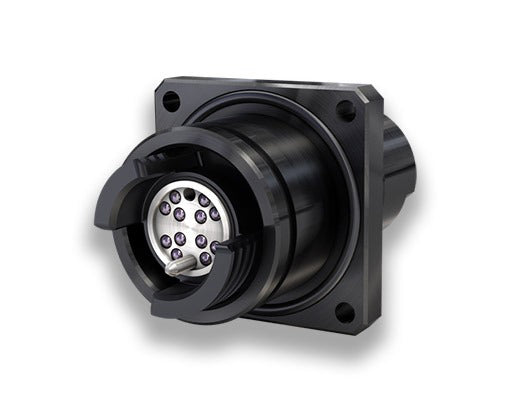

- GTB: 2, 4, 8 oder 12 Kanäle
- GMTB: 2 oder 4 Kanäle
- Multimode, Singlemode oder Dualmode
- Strahlenaufweitende Linsen
- Hermaphroditischer Verschluss
- Min. 3000 Steckzyklen
- Rückflussdämpfung: >31dB
- Schutzart: IP67
- Temperatureinsatzbereich -55°C bis +85°C
Technische Informationen
Dokumente
Videos
3D Modelle
Anwendungen
Daten-Übertragung bei hoher Vibration bzw. in rauer Umgebung
Schwere Nutzfahrzeuge, Baumaschinen, Maschinenbau, Robotik, Bergbau, Diagnose/Messtechnik
(Bundeswehr-) Verteidigungsgeräte, Militär-Fahrzeuge, Marine Anwendungen, Küstennahe Anwendung, U-Boote
C5ISR - Führung, Information, Kommunikation, Computersysteme, Cyber, Nachrichtenwesen, Überwachung und Aufklärung
Defense
Marine
Industrie
Material / Ausführungen
Amphenol-Air LB fertigt am Standort Saarlouis die folgenden Ausführungen:
(ohne Angabe): Aluminiumlegierung schwarz eloxiert, Kappe: Nylon
F6: Marine Bronze
F7: Edelstahl
Schwarz eloxiert

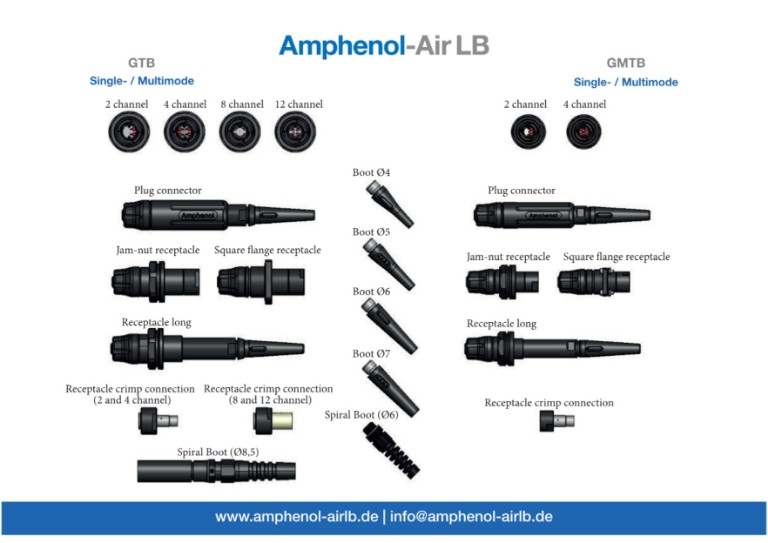

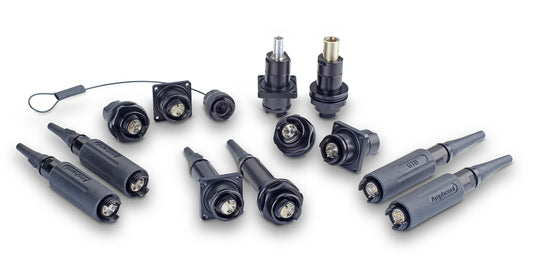

Bauformen / Lieferumfang
Gehäuse
Gehäusegrößen Anzahl: 2
Gehäusegrößen Bezeichnung:
GTB/GMTB
Lieferumfang
Ferrulen/Termini sind enthalten: Ja
Endgehäuse ist enthalten: Ja

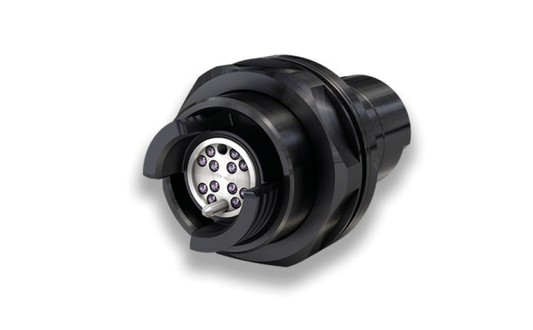

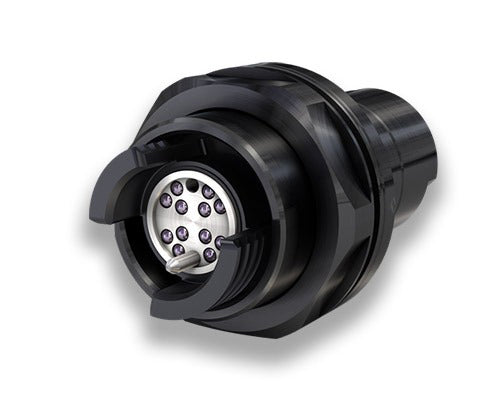

GTB07 / GMTB07
GTB00 / GMTB00

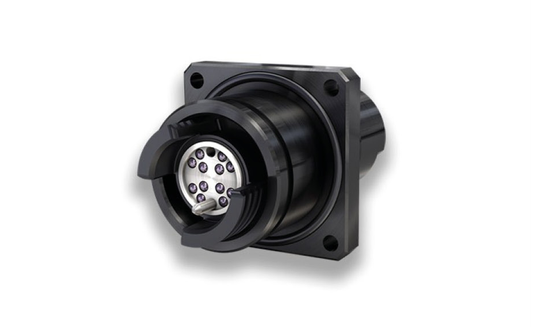

GTB06 / GMTB06
Technische Eigenschaften
Polbilder
Anzahl an Kanälen: 2-12
Anzahl an Polbildern: 4
Steckzyklen
min. 3000
Temperatureinsatzbereich
-55°C to +85°C
Rückflussdämpfung (gesteckt)
>31dB bei 1310nm/1550nm Singlemode
Einfügedämpfung
<0,8dB bei 850/1300nm Multimode
<1.5dB bei 1310nm/1550nm Singlemode
Fasertyp
Singlemode
Multimode
Dualmode (Single- und Multimode gemischt)
Ferrulen
Passend für 126μm und 125μm
900μm Einzelfaser oder Mini-Breakoutkabel
Sonderferrulen für 2mm Einzelkabel optional
Wellenlänge: 850-1300nm, 1310-1550nm
Vibration
Gemäß EIA/TIA-455-11: Sinusförmige Prüfung, Zustand III (bei 40 g), sowie Zufallsprüfung, Zustand IV (Kategorie C), für eine Dauer von 1,5 Stunden.
Schock
Gemäß EIA/TIA-455-14, Prüfbedingung A

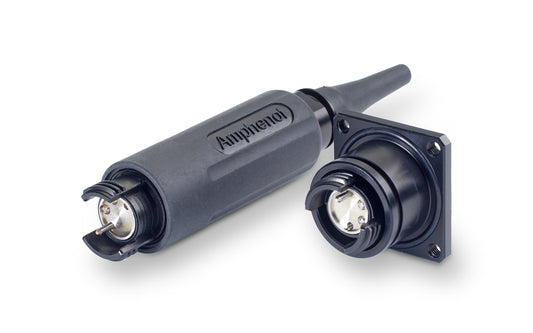

Verriegelung
Hermaphroditisches Gewinde
Gehäuseformen sind untereinander steckbar
ermöglicht Kabelverlängerungen für unterschiedliche Entfernungen
Technologie
Strahlenaufweitende Linsen
weniger anfällig gegen Schmutz und Staub
leicht zu Reinigen
dadurch weniger Beeinträchtigung der optischen Leistung
Norm / Standard
GTB / GMTB
Die Serie GTB ist kompatibel mit MIL-PRF-83526 und VG95319-100, -101, -102 bzw. VG96977 und ist das kommerzielle Äquivalent dazu. GTB Steckverbinder bieten jedoch neben den in der Norm beschriebenen Ausführungen eine zusätzliche Auswahl an Bauformen und Materialien und Polbildern bis 12 Kanäle und Endgehäuse für beispielweise BRUmil oder BRUtough Kabel.
VG96977 Zulassung in Vorbereitung.
