Eigenschaften
- KOAXIALE KONTAKTE:
- Kontaktgröße: 8
- Wellenwiderstand: 75Ω
- Frequenzbereich: 0-3GHz
- Zulässige Umgebungstemperatur -65°C bis +175°C
- LICHTWELLENLEITERKONTAKTE:
- Kontaktgröße 16
- Einfügungsdämpfung: 0,45 typisch (gemessen mit 50/125mm Faser bei 1300nm)
- Rückreflexion: besser als -40dB mit PC Polierung, besser als -50dB bei UPC Polierung
- Für Single- und Multimode erhältlich in verschiedenen Fasergrößen
- Zulässige Umgebungstemperatur -65°C bis +150°C
Technische Informationen

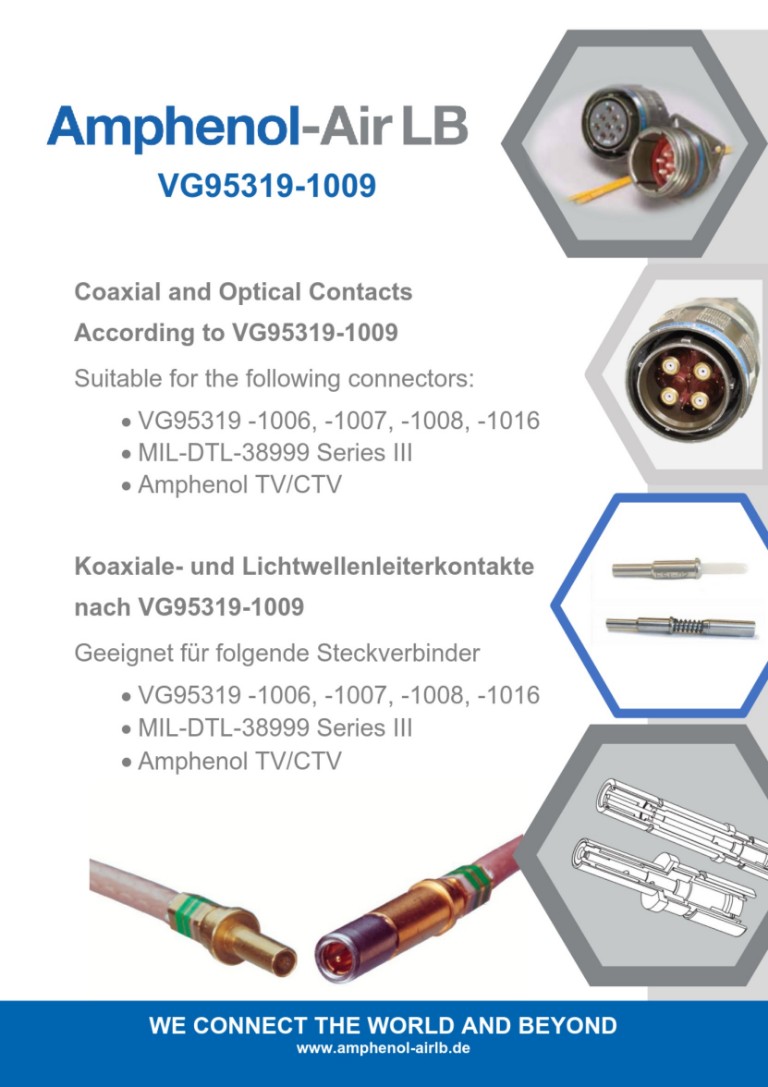

Dokumente
Videos
3D Modelle
Anwendungen / Marktsegmente
Die Kontakte rüsten die Rundsteckverbinder mit Tri-Start Gewinde-Verriegelung auf für für Hochfrequenz-Applikationen bzw. zu einem optischen Daten-Steckverbinder zum Einsatz bei hoher Vibration in rauer Umgebung z.B.
(Bundeswehr-) Verteidigungsgeräte, hochauflösende Videosystemen, militärische Fahrzeuge Daten-, Signal- und Video-Übertragung. Marine Anwendungen, Küstennahe Anwendung, U-Boote,
C5ISR - Führung, Information, Kommunikation, Computersysteme, Cyber, Nachrichtenwesen, Überwachung und Aufklärung
Defense
Marine
Urban Air Mobility
Industrie
Unmanned Systems

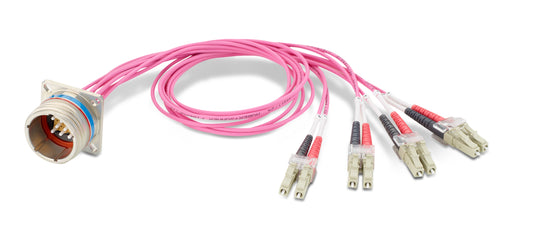

Technische Eigenschaften Lichtwellenleiterkontakte
Rückreflexion
besser als -40dB mit PC Polierung
besser als -50dB bei UPC Polierung
Einfügungsdämpfung
0,45 typisch (gemessen mit 50/125mm Faser bei 1300nm)
Temperatureinsatzbereich
-65°C bis + 150°C
Vibration
40G
Steckzyklen
Min. 500
Mechanischer Schock
500G
Kontaktgröße
#16
Passend für alle Größe 16 Kavitäten in Steckerverbindern nach VG95319 -1006, -1007, -1008, -1016, MIL-DTL-38999 Serie III und Amphenol TV/CTV
Fasertyp und Fasergröße
Singlemode:
9/125
Multimode:
50/125 & 62,5/125
100/140
100/140/172
62,5/125/153
62,5/125/155
Material
Kontakt Gehäuse: Edelstahl
Ferrule: Zirkonoxid-Keramik

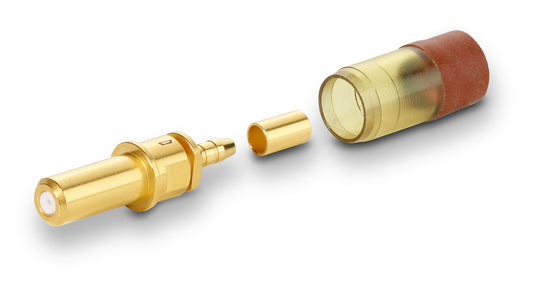

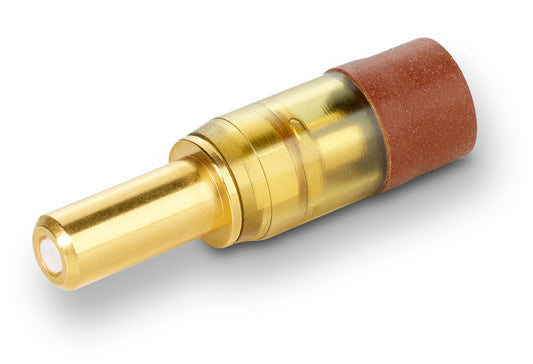

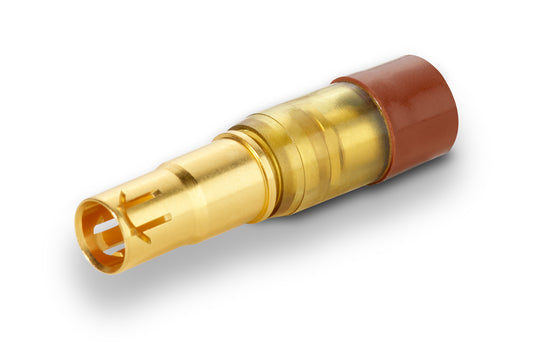

Technische Eigenschaften Koaxialkontakte
Lieferumfang
Einzeladerabdichtung
Verarbeitungsanleitung
Material
Kontakt-Gehäuse: Cu-Legierung vergoldet
Isolator: PTFE
Stehwellenverhältnis (SWV)
max. 1,35 / 3GHz
Frequenzbereich
0-3 GHz
Wellenwiderstand
75Ω
Empfohlene Kabel
Times New Microwave M17/94-RG179
PIC V76261 / V73263 / V78209
Belden 4855R
Temperatureinsatzbereich
-65°C bis +175°C
Steckzyklen
Min. 500
Verarbeitung
Der innere Kontakt kann wahlweise gecrimpt oder gelötet werden.
Kontaktgröße
#8
passend für alle Größe 8 Kavitäten in Steckverbindern nach VG95319 -1006, -1007, -1008, -1016, MIL-DTL-38999 Series III und Amphenol TV/CTV
Es ist keine Kontakt-Kodierung im Kontaktträger notwendig
Norm / Standard
VG95319-1009
Amphenol Air-LB ist VG95319-1009 zugelassen und VG95212 (LZB) gelistet.
Die Lichtwellenleiterkontakte sind zusätzlich zugelassen nach MIL-PRF-29504.
Koaxialkontakte: 21-03359x-xxx
Lichtwellenleiterkontakte: M29xxxxx
Die Kontakte unter der oben genannten Bezeichnung haben den technischen Aufbau wie VG95319-1009 und sind das kommerzielle Äquivalent dazu. Sie bieten jedoch unter der Herstellerteilekennzeichnung neben den in der Norm beschriebenen Ausführungen eine zusätzliche Auswahl z.B. passende Leiterplatten-Kontakte.
Technische Informationen
Anwendungen / Marktsegmente
Die Kontakte rüsten die Rundsteckverbinder mit Tri-Start Gewinde-Verriegelung auf für für Hochfrequenz-Applikationen bzw. zu einem optischen Daten-Steckverbinder zum Einsatz bei hoher Vibration in rauer Umgebung z.B.
(Bundeswehr-) Verteidigungsgeräte, hochauflösende Videosystemen, militärische Fahrzeuge Daten-, Signal- und Video-Übertragung. Marine Anwendungen, Küstennahe Anwendung, U-Boote,
C5ISR - Führung, Information, Kommunikation, Computersysteme, Cyber, Nachrichtenwesen, Überwachung und Aufklärung
Defense
Marine
Urban Air Mobility
Industrie
Unmanned Systems
Technische Eigenschaften Lichtwellenleiterkontakte
Rückreflexion
besser als -40dB mit PC Polierung
besser als -50dB bei UPC Polierung
Einfügungsdämpfung
0,45 typisch (gemessen mit 50/125mm Faser bei 1300nm)
Temperatureinsatzbereich
-65°C bis + 150°C
Vibration
40G
Steckzyklen
Min. 500
Mechanischer Schock
500G
Kontaktgröße
#16
Passend für alle Größe 16 Kavitäten in Steckerverbindern nach VG95319 -1006, -1007, -1008, -1016, MIL-DTL-38999 Serie III und Amphenol TV/CTV
Fasertyp und Fasergröße
Singlemode:
9/125
Multimode:
50/125 & 62,5/125
100/140
100/140/172
62,5/125/153
62,5/125/155
Material
Kontakt Gehäuse: Edelstahl
Ferrule: Zirkonoxid-Keramik
Technische Eigenschaften Koaxialkontakte
Lieferumfang
Einzeladerabdichtung
Verarbeitungsanleitung
Material
Kontakt-Gehäuse: Cu-Legierung vergoldet
Isolator: PTFE
Stehwellenverhältnis (SWV)
max. 1,35 / 3GHz
Frequenzbereich
0-3 GHz
Wellenwiderstand
75Ω
Empfohlene Kabel
Times New Microwave M17/94-RG179
PIC V76261 / V73263 / V78209
Belden 4855R
Temperatureinsatzbereich
-65°C bis +175°C
Steckzyklen
Min. 500
Verarbeitung
Der innere Kontakt kann wahlweise gecrimpt oder gelötet werden.
Kontaktgröße
#8
passend für alle Größe 8 Kavitäten in Steckverbindern nach VG95319 -1006, -1007, -1008, -1016, MIL-DTL-38999 Series III und Amphenol TV/CTV
Es ist keine Kontakt-Kodierung im Kontaktträger notwendig
Norm / Standard
VG95319-1009
Amphenol Air-LB ist VG95319-1009 zugelassen und VG95212 (LZB) gelistet.
Die Lichtwellenleiterkontakte sind zusätzlich zugelassen nach MIL-PRF-29504.
Koaxialkontakte: 21-03359x-xxx
Lichtwellenleiterkontakte: M29xxxxx
Die Kontakte unter der oben genannten Bezeichnung haben den technischen Aufbau wie VG95319-1009 und sind das kommerzielle Äquivalent dazu. Sie bieten jedoch unter der Herstellerteilekennzeichnung neben den in der Norm beschriebenen Ausführungen eine zusätzliche Auswahl z.B. passende Leiterplatten-Kontakte.
