Eigenschaften
- Hochstrom Anwendungen max. 100A / 500V
- Berührungsschutz: Sicherheit für den Anwender
- Nacheilender Pilot Kontakt (LMFB)
- Voreilender mit dem Gehäuse verbundenen Erdungskontakt (FMLB)
- Fünf Führungsnuten für müheloses Stecken
- Schutzart: IP28
- Temperatureinsatzbereich -65°C bis +200°C
Technische Informationen

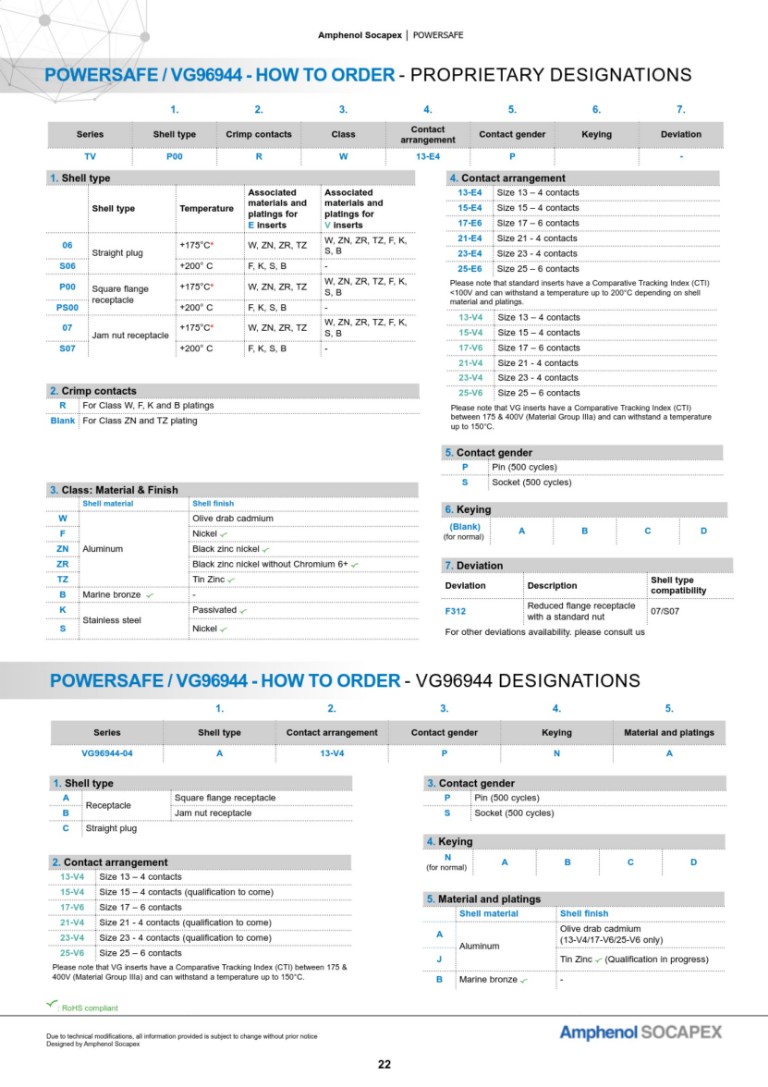

Dokumente
Videos
3D Modelle
Anwendung / Marktsegment
Stromsysteme bei hoher Vibration bzw. in rauer Umgebung
(Bundeswehr-) Verteidigungsgeräte, Militärische Fahrzeuge, Marine Anwendungen, Küstennahe Anwendung, U-Boote
Motoren, Generatoren, Batterie-Ladegeräte und -Managementsysteme, Stromversorgung und Verteilung
Industrie z.B. schwere Nutzfahrzeuge, Baumaschinen, Bergbau, Maschinenbau, Robotik, städtische Transportsysteme im Luftraum „EVTOL“,
Schifffahrt, Küstennahe Anwendung
Defense
Marine
Urban Air Mobility
Industrie
Unmanned Systems
Material / Ausführungen
Isolator: Thermoplast
Kontakte: Kupfer und Kupferlegierung, hartversilbert, Pilotkontakt: Kupfer und Kupferlegierung, vergoldet
Gehäuse:
Die folgenden Ausführungen sind lieferbar:
Powersafe:
B: Marine Bronze
F: Aluminiumlegierung mit Oberflächen-Beschichtung vernickelt
K: Edelstahl passiviert
S: Edelstahl vernickelt
TZ: Aluminiumlegierung mit Oberflächen-Beschichtung Zink-Zinn (grau und/oder schwarz eingefärbt)
W: Aluminiumlegierung mit Oberflächen-Beschichtung kadmiert
ZN: Aluminiumlegierung mit Oberflächen-Beschichtung Zink-Nickel (schwarz eingefärbt)
VG96944
J: Aluminiumlegierung mit Oberflächen-Beschichtung Zink-Zinn (grau und/oder schwarz eingefärbt)

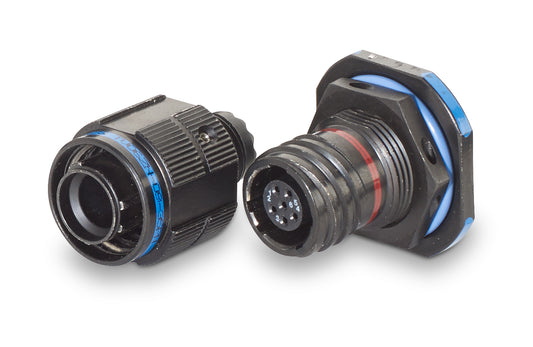

B: Marine Bronze
Zink-Zinn und/oder schw.anodisiert
Powersafe: TZ / VG96944: J
- grau und/oder schwarz eingefärbt
- RoHS konform: Ja
- Salzsprühtestdauer: 5d
- Elektrisch leitfähig: Ja
Marine Bronze
(Beispielbild)
Powersafe: B / VG96944: B
- RoHS konform: Ja
- Salzsprühtestdauer: 5d
- Elektrisch leitfähig: Ja

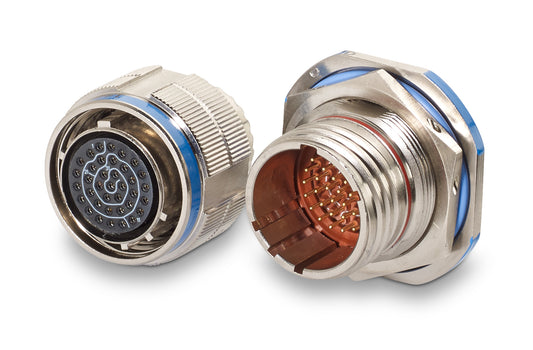

Vernickelt
(Beispielbild)
Powersafe: F
- RoHS konform: Ja
- Salzsprühtestdauer: 48h
- Elektrisch leitfähig: Ja
Edelstahl
(Beispielbild)
Passiviert: Powersafe: K
Vernickelt: Powersafe: S
- RoHS konform: Ja
- Salzsprühtestdauer: 500h
- Elektrisch leitfähig: Ja
Zink-Nickel
(Beispielbild)
Powersafe: ZN
- RoHS konform: Ja
- Salzsprühtestdauer: 500h
- Elektrisch leitfähig: Ja

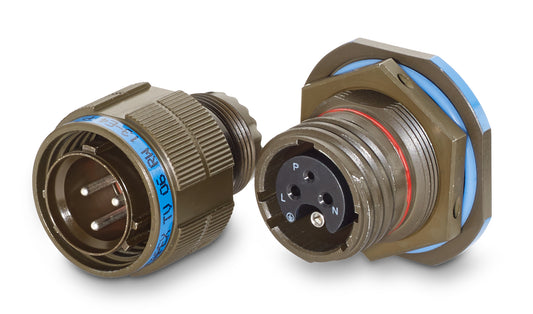

Kadmium
Powersafe: W
- RoHS konform: Nein
- Salzsprühtestdauer: 500h
- Elektrisch leitfähig: Ja
Bauformen / Lieferumfang / Zubehör
Gehäuse
Gehäusegrößen Anzahl: Powersafe: 6 / VG96944: 3
Gehäusegrößen Bezeichnung:
Powersafe: 13 / 15 / 17 / 21 / 23 / 25
VG96944: 13 / 17 / 25
Kodierung
Bei Anwendungen mit mehreren Steckverbindern mit dem gleichem Polbild, können diese gegen ein Fehlstecken durch Kodierungen geschützt werden
Anzahl Kodiermöglichkeiten: 5
Bezeichnung der Kodierungen:
Powersafe: ohne Angabe / A / B / C / D
VG96944: N / A / B / C / D
Art der Kodierung: Gehäuse
Lieferumfang
Kontakte sind standardmäßig enthalten: Ja
Endgehäuse ist enthalten: Nein

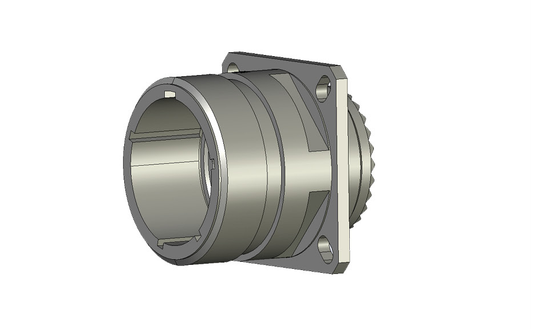

TVP00, TVPS00 / VG96944 A
Flanschsteckdose für Hinterwandmontage

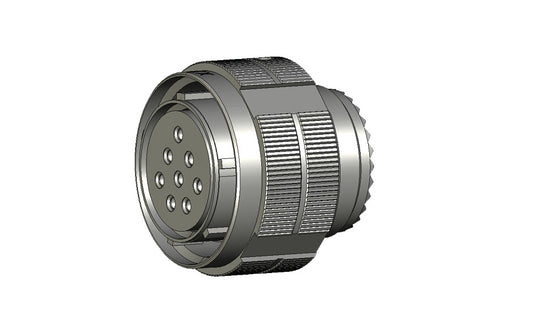

TV06, TVS06 / VG96944 C
gerader Stecker, 360° HF dicht

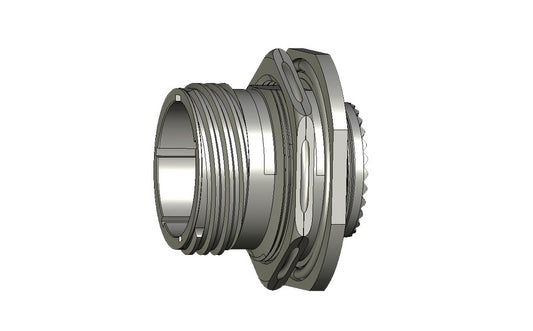

TV07, TVS07 / VG96944 B
Einloch Steckdose für Hinterwandmontage
TV07, TVS07 F312
Einloch Steckdose mit reduziertem Flansch
Zubehör
Die Serie bietet folgendes Zubehör:
- Blinddose
- Schutzkappen
- Werkzeuge
weiteres Zubehör finden Sie unter "ergänzende Produkte"
Mechanische Eigenschaften
Verriegelung
Tri-Start Gewinde-Verriegelung
- Zeit-Sparend: Schnelle Verriegelung Dank 360° Drehung
- Sicherheit: Akustischer und optischer Indikator bestätigt die volle Verriegelung, mit Überdrehschutz
- Vibrationsfest: Schützt vor ungewolltem Entriegeln durch Vibration
Steckzyklen
Min. 500
Termperatureinsatzbereich
Powersafe: -65°C bis +200°C
VG96944: -65°C bis +150°C
Schutzart
IP28 (0,2 bar / 48h)
mit Fingerschutz
Schock
Halbsinus : 500m/s², 11ms
Vibration
Sinus 600m/s² von 10 bis 2000 Hz,
Rauschförmig 5-500Hz
Elektrische Daten / Kontakte
max. Strom pro Kontakt
Powersafe: 100A
VG96944: 63A
bei 20°C
Betriebsspannung
Powersafe: 1000V Rms
VG96944: 500V Rms
CTI Wert
nach DIN EN 60112 (VDE 0303-11)
Powersafe: ≤100V
VG96944: ≤400V
Kontaktauswahl
Crimp-Kontakt Anschlussquerschnitt:
Powersafe: AWG 20 - 4
VG96944: AWG 16 - 6
EMI/RFI Schutz
Elektrisch leitfähige Gehäuse-Oberflächen und Endgehäuse für den Anschluss eines Schirmgeflechts ermöglichen eine Abschirmwirkung zwischen Stecker, Steckdose, Endgehäuse und Abschirmgeflecht des Kabels gegen elektromagnetische Störungen.
Polbilder
Anzahl an Kontakten: 4-6
Anzahl an Polbildern: Powersafe: 12 / VG96944: 3
Technologie
Voreilender mit dem Gehäuse verbundener Erdungskontakt (FMLB) Dieser schaltet sich zuerst ein, um die Stromübertragung zu sichern.
Nacheilender Pilot-Kontakt (LMFB), dieser schaltet sich als letztes ein, um die Übertragung des Stroms zu aktivieren, bzw. als erster aus, um sie zu trennen. Das ermöglicht das Stecken und Trennen ohne Strom.
Phasenkontakte, führen die Übertragung von Strom durch.
Norm / Standard
VG96944
Amphenol Air-LB ist VG96944 zugelassen und VG95212 (LZB) gelistet.
VG96944 basiert auf den bewährten Steckergehäusen aus der MIL-DTL-38999 III bzw. VG95319-1006, -1007, -1008 und 1016.
Sicherheitsgerechtes Design nach DIN EN 61984
Powersafe
Die Serie Powersafe hat den technischen Aufbau wie VG96944 und ist das kommerzielle Äquivalent dazu, bietet jedoch neben den in der Norm beschriebenen Ausführungen eine zusätzliche Auswahl Bauformen, Polbilder und Ausführungen bis 200°C unter der Herstellerteilekennzeichnung.
Die Serie wird permanent an neue Anforderungen weiterentwickelt und kundenspezifisch maßgeschneidert.
