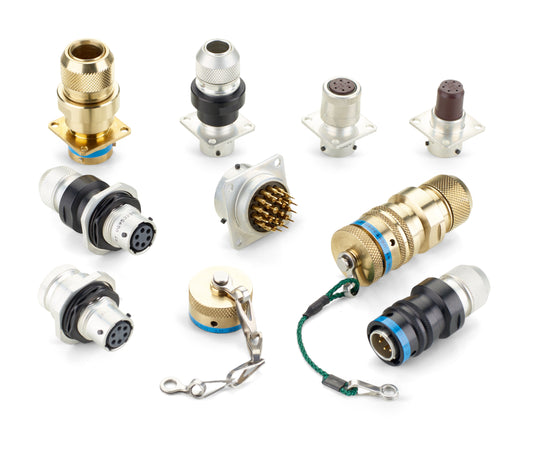

Eigenschaften
- Signalsteckverbinder (max. 13A pro Kontakt)
- Lötpolbilder 16-2/xx bis max. 40A (Ersatz für Schaltbau Polbilder)
- Hohe Kontaktdichte: bis 61 Kontakte pro Steckverbinder, ideal für Anwendungen auf kleinem Raum
- Fünf Führungsnuten für müheloses Stecken
- Kontaktauswahl: AWG Crimp-Kontakte, Kontakte für Leiterplatten-Anschluss oder Wickelkontakte
- EMI/RFI Schutz
- Schutzart: IPx8 (0,2 Bar/ 48h)
- Temperatureinsatzbereich: -55°C bis +125°C
Technische Informationen
Dokumente
Videos
3D Modelle
Anwendungen / Marktsegmente
Signal-Übertragung bei hoher Vibration bzw. in rauer Umgebung z.B.
(Bundeswehr-) Verteidigungsgeräte, militärische Fahrzeuge, Marine Anwendungen, Küstennahe Anwendung, U-Boote, Schifffahrt,
C5ISR - Führung, Information, Kommunikation, Computersysteme, Nachrichtenwesen, Cyber, Überwachung und Aufklärung,
schwere Nutzfahrzeuge, Baumaschinen, Bergbau, Maschinenbau, Diagnose/Messtechnik, Robotik
Defense
Marine
Industrie
Material / Ausführungen
Kontakte: Kupferlegierung vergoldet
Isolator: Neopren
Gehäuse:
Amphenol-Air LB fertigt am Standort Saarlouis die folgenden Ausführungen:
PT:
ohne Angabe: Aluminiumlegierung, kadmiert
023: Aluminiumlegierung, vernickelt
029J: Aluminiumlegierung, Oberfläche Zink-Zinn-beschichtet und/oder schwarz anodisiert
033K: Aluminiumlegierung mit Oberflächen-Beschichtung Zink-Nickel (schwarz eingefärbt)
F6: Marine Bronze
AA95328:
ohne Angabe: Aluminiumlegierung, kadmiert
VG95328:
J: Aluminiumlegierung, Oberfläche Zink-Zinn-beschichtet und/oder schwarz anodisiert
B: Marine Bronze

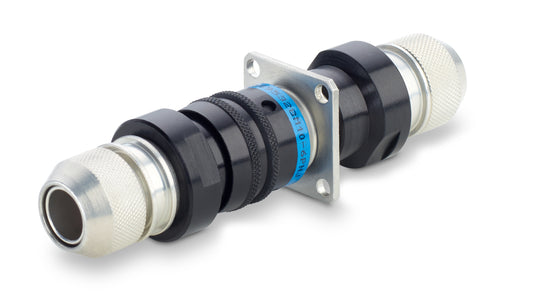

Zink-Zinn und/oder schw.anodisiert
PT: 029J / VG5328: J
- RoHS-konform: Ja
- Salzsprühtestdauer: 5d
- Elektrisch leitfähig: Ja
Marine Bronze
PT: F6 / VG5328: B
- RoHS-konform: Ja
- Salzsprühtestdauer: 5d
- Elektrisch leitfähig: Ja

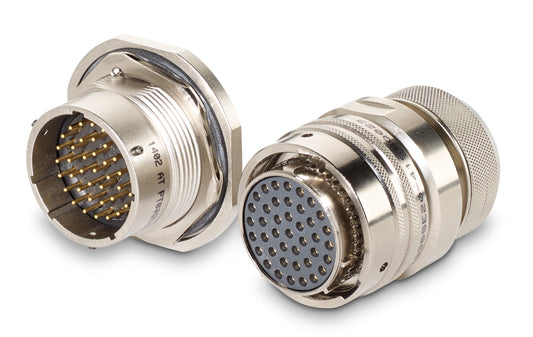

Vernickelt
PT: 023
- RoHS-konform: Ja
- Salzsprühtestdauer: 48h
- Elektrisch leitfähig: Ja
Zink-Nickel (schwarz)
PT: 033K
- RoHS-konform: Ja
- Salzsprühtestdauer: 500h
- Elektrisch leitfähig: Ja
Kadmiert
PT: ohne Angabe
AA95328: ohne Angabe
- RoHS-konform: Nein
- Salzsprühtestdauer: 5d
- Elektrisch leitfähig: Ja
Bauformen / Lieferumfang / Zubehör
Gehäuse
Gehäusegrößen Anzahl: 9
Gehäusegrößen Bezeichnung:
8 / 10 / 12 / 14 / 16 / 18 / 20 / 22 / 24
Kodierungen
Bei Anwendungen mit mehreren
Steckverbindern mit dem gleichem Polbild,
können diese gegen ein Fehlstecken durch
Kodierungen geschützt werden.
Anzahl Kodiermöglichkeiten: 5
Bezeichnung der Kodierungen:
PT:
ohne Angabe (Normalstellung) / W / X / Y / Z
VG95328:
N /W / X / Y / Z
Art der Kodierung: Isolator- Drehung
Lieferumfang
Kontakte sind standardmäßig enthalten: Ja
Endgehäuse ist enthalten: Ja
Zubehör
Die Serie bietet folgendes Zubehör:
- Crimp-Kontakte
- Koaxiale Kontakte
- Blindstopfen
- Blinddosen
- Dichtungen
- Vergusskappen
- Transportschutzkappen (Kunststoff)
- Schutzkappen (Metall)
- Werkzeuge
Elektrische Daten / Kontakte
max. Strom pro Kontakt
23A
EMI/RFI Schutz
Elektrisch leitfähige Gehäuse-Oberflächen und Endgehäuse für den Anschluss eines Schirmgeflechts ermöglichen eine Abschirmwirkung zwischen Stecker, Steckdose, Endgehäuse und Abschirmgeflecht des Kabels gegen elektromagnetische Störungen.
Kontaktauswahl
Crimp-Kontakt Anschlussquerschnitt:
AWG 20 - 16
Wahlweise Lötkontakte, Wickelkontakte oder
Leiterplattenkontakte verfügbar
Polbilder
Anzahl an Kontakten: 2-61
Anzahl an Polbildern: 37
Mechanische Eigenschaften
Verriegelung
Drei-Stift-Bajonett:
- Zeit-Sparend: Schnelle Verriegelung dank 1/4 Drehung
- Sicherheit: akustischer Indikator bestätigt die volle Verriegelung
- Vibrationsfest: Schützt vor ungewolltem Entriegeln durch Vibration
Schutzart
IPx8 (1bar/16h)
Temperatureinsatzbereich
-55°C bis +125°C
Steckzyklen
Min. 500
Schock
Halbsinus : 500m/s², 11ms
Vibration
200 m/s² bei 10 bis 2000 Hz
Norm / Standard
VG95328
Amphenol-Air LB ist in den Ausführungen Zinn Zink (J) und Marine Bronze (B) VG95328 zugelassen und VG95212 (LZB) gelistet, sowie Stahl bei den hermetischen Bauformen.
Gemäß der offiziellen Mitteilung des BAAINBw laufen die Zulassungsurkunden für kadmierte bzw. Cr-VI-haltige Steckverbinder zum 30.06.2026 für alle Hersteller aus.
AA95328
Um eine langfristige Versorgungssicherheit für die kadmierte Ausführung über den 30.06.2026 hinaus zu gewährleisten hat Amphenol-Air LB den Herstellerstandard AA95328 eingeführt. Dieser basiert konstruktiv auf der VG95328 und ist hinsichtlich Form, Fit und Function vollständig kompatibel.
Die Systematik des Bestellschlüssels ermöglicht eine einfache und direkte Umschlüsselung von VG95328 auf AA95328
PT
Die Serie PT von Amphenol-Air LB hat den technischen Aufbau wie VG95328 und ist das kommerzielle Äquivalent dazu. PT bietet jedoch neben den in der Norm beschriebenen Ausführungen eine zusätzliche Auswahl an Bauformen, Polbildern und Ausführungen unter der Herstellerteilekennzeichnung.
Die Serie wird permanent an neue Anforderungen weiterentwickelt und kundenspezifisch maßgeschneidert.
VG95328 / PT | Katalog V13022026
DE
Download:
VG95328 / PT | Katalog V13022026
EN
Download:
VG95328 / AA95328 / PT | Bestellschlüssel V13022026
DE / EN
Download:

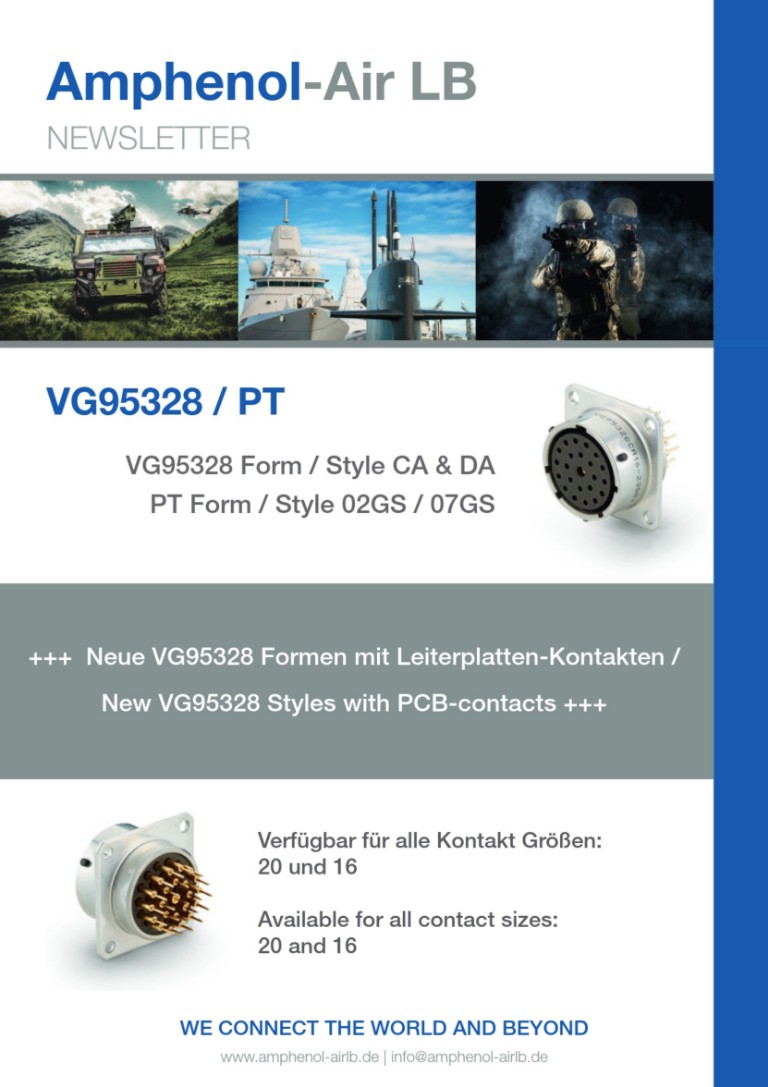

VG95328 Form CA und DA V022025
DE / EN
Download:
IMPORTANT NOTIFICATION regarding cadmium-plated / Cr-VI-containing VG connectors
Download:
Mitteilung zu kadmierten / Cr-VI-haltigen VG-Steckverbindern
Download:
J Plating | Broschüre V03/2024
DE / EN
Download:
Marine Bronze | Broschüre V171120
DE / EN
Download:
