Eigenschaften
- Kompaktes Design, hohe Kontaktdichte
- Hohe Dichtigkeit
- Sicheres Anschließen von Crimpkontakte für Leitungen von AWG24 bis AWG12 und elektronischen Komponenten
- Details siehe Abschnitt "Technische Informationen"
Technische Informationen
Dokumente
Videos
3D Modelle
Marktsegmente
Defense
Raum- und Luftfahrt
Urban Air Mobility
Unmanned Systems

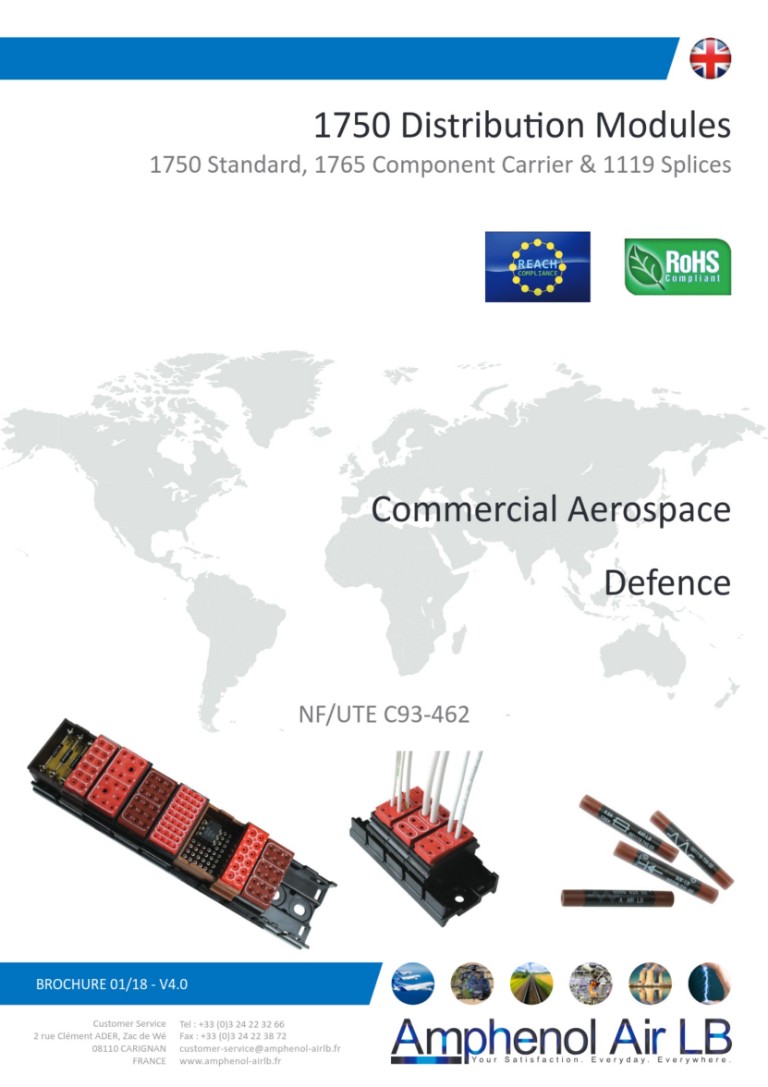

Baureihe 1750
1750 Module sind Verteilermodule mit hoher Kontaktdichte für verschiedene Kabelquerschnitte von AWG22 bis AWG 12 und Mischpolbilder.
Baureihe 1765 / 1130
Elektronische Bauteilträgermodule
Die Module 1765 und 1130 werden teilweise mit montierten Komponenten wie
Dioden, Widerständen, usw. geliefert oder bestückt mit unterschiedlichen
Leiterplatten zu Montage von diversen Komponenten.
Baureihe 1100
1100 besteht aus
• Verteilermodule für verschiedene Kabelquerschnitte von AWG22 bis AWG 12 sowie in Mischpolbilder
• Erdungsmodule mit eingebauten Dioden
• Module zum Löten auf Leiterplatte
• Durchführungsmodule und -Schienen
• Stromanschlussblöcke mit Bolzenklemmen Ø5 oder Ø8.
• Anschlussblöcke für Sicherungen und Dioden.

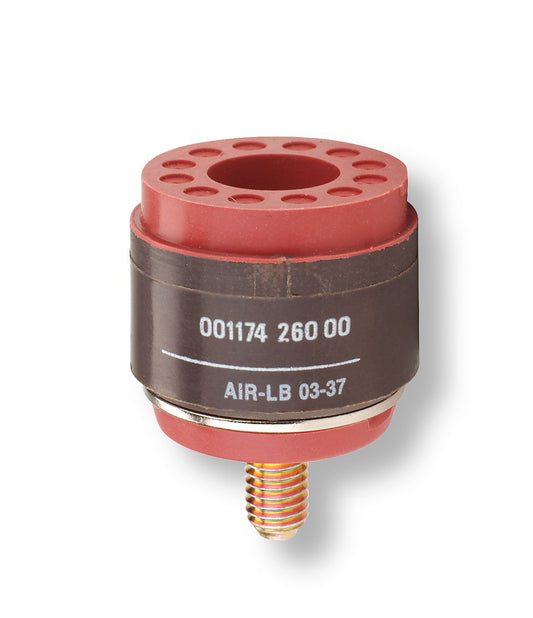

Baureihe 1174
Die runden 1174 Verteilermodulen ermöglicht eine sichere Masseverbindung für 12 AWG20 Leitungen. Das Massemodul wird mittels einer zentralen Schraube an der Struktur befestigt

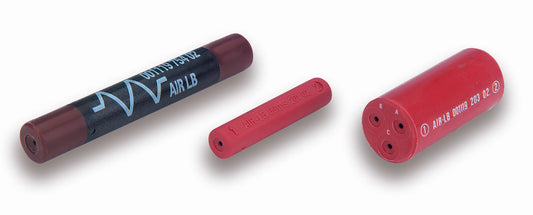

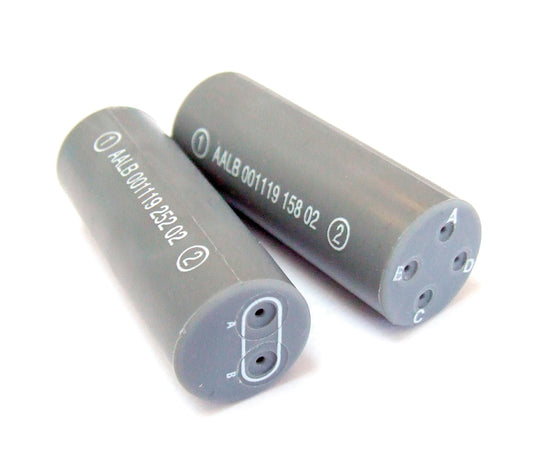

Baureihe 1119
1119 In-Line-Verbinder für 1 bis 4 Kontakten für Kupfer- oder Aluminiumkabelkontakte von AWG 22 bis AWG 16. Sie sind auch bestückt mit Dioden, Widerstände oder Sicherungen erhältlich.
Vollständig abgedichtet, kompakt, dünn und einfach zu verwenden, eignen sie sich perfekt in einem Kabelbaum, um problemlos eine Komponente einzufügen und ein Signal zu ändern oder ein beschädigtes Kabel zu reparieren.
Baureihe 1200
Verteilermodule für Kabelquerschnitte von AWG24 bis AWG18.
Baureihe 1758
Baureihe 1758 besteht aus Verteilermodulen die eine sichere Masseverbindung ermöglichen. Das Massemodul wird mittels zwei Schrauben an der Struktur befestigt und ermöglicht den Anschluss von Leitungen AWG22 bis AWG12.
MIL 81714 Serie II / SJ
Dichte Verteilermodule der Reihe SJ, bis 20 Crimp-/Einlöt- Buchsenkontakte, entsprechen der Norm MIL T 81714 Serie II.
- Geeignet für Luftfahrt & Militär
- Die Module werden auf einer Schiene eingerastet.
- Unterschiedliche Polbilder stehen zur Auswahl per Kontaktgröße.
- Kontakte AWG22 bis AWG12, entsprechen Max. Strömen bis 23A per Kontakt.
- Temperatureinsatzbereich: von -65°C bis +200°C
- Schutzart: IP67

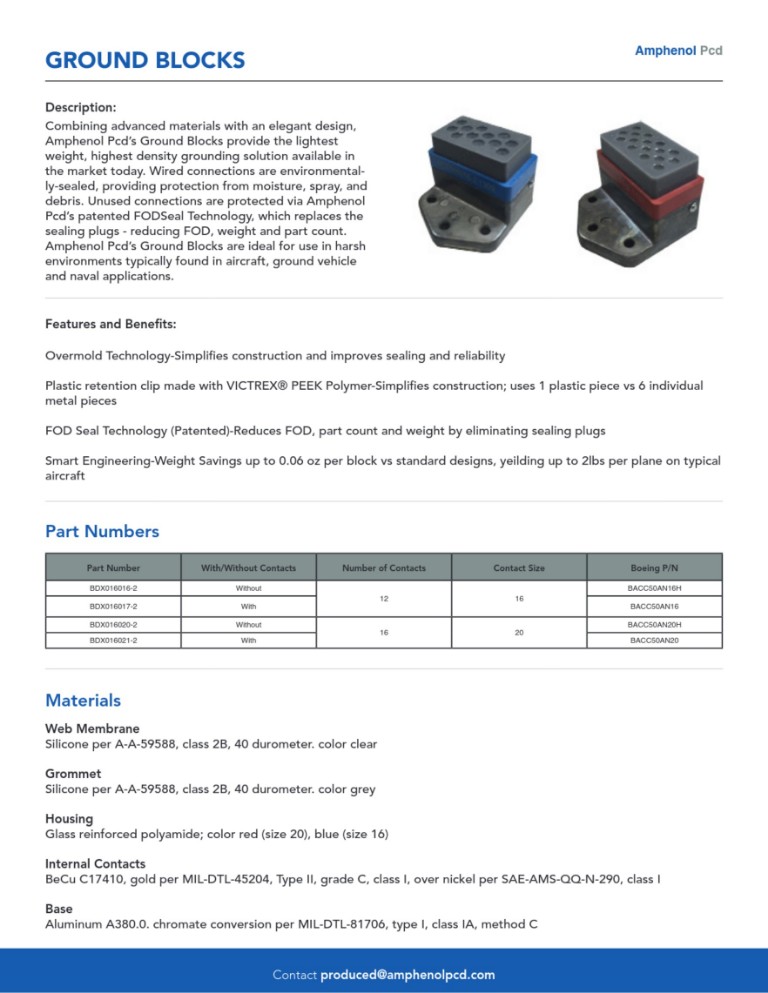

Baureihe BACC50 / BDX
Dichte Massemodule unterschiedlicher Kontaktgrößen, bis 16 Crimpkontakten.
Geeignet für Luftfahrt & Militär. Masse Module mit seitlichen Laschen oder mit Zentralschraube zum Befestigen an der Struktur. Unterschiedliche Baureihen sowie Kontaktgrößen stehen zur Auswahl. Kontakte AWG20 bis AWG16, entsprechen Max. Strömen bis 13A per Kontakt.
Temperatureinsatzbereich: von -55° bis +175°C, Schutzart: IP67
