Eigenschaften
- Hochstrom-Anwendungen: max. 1000A
- Hoch-Spannungsanwendungen: max. 875V AC
- Berührungsschutz: Sicherheit für den Anwender, Schutzart IP2X
- Kontaktanschlussart: Crimp-, Kabelschuh- oder Sammelschienenanschluss
- Crimp-Kontakte für Kabelgrößen von 6mm² bis 240 mm²
- Einfache Montage und Verarbeitung ohne Spezialwerkzeug
- Sonderausführungen wie hermetisch dichte Dosen oder Filtersteckverbinder auf Anfrage
- Temperatureinsatzbereich: von -55°C bis +150°C
Technische Informationen
Dokumente
Videos
3D Modelle
Anwendung / Marktsegmente
(Bundeswehr-) Verteidigungsgeräte, Militärische Fahrzeuge, Marine Anwendungen, Küstennahe Anwendung, U-Boote, Motoren, Generatoren, Batterie-Ladegeräte und -Managementsysteme, Stromversorgung und Verteilung
Schwere Nutzfahrzeuge, Baumaschinen, städtische Transportsysteme im Luftraum „eVTOL“
Defense
Marine
Industrie
Urban Air Mobility
Unmanned Systems
Material / Ausführungen
Rhino ist in den folgenden Ausführungen lieferbar:
RW: Aluminiumlegierung mit Oberflächen-Beschichtung kadmiert
RF: Aluminiumlegierung mit Oberflächen-Beschichtung vernickelt
ZN: Aluminiumlegierung mit Oberflächen-Beschichtung Zink-Nickel (schwarz eingefärbt)
Edelstahl passiviert oder Marine Bronze auf Anfrage
VG96976 wird zusätzlich in der Ausführung J -Aluminiumlegierung,
Oberfläche Zink-Zinn-beschichtet und/oder schwarz anodisiert - lieferbar sein
Zink-Zinn und/oder schw.anodisiert
VG96976: J (in Zulassung)
- RoHS-konform: Ja
- Salzsprühtestdauer: 5d
- Elektrisch leitfähig: Ja (2,5mΩ)

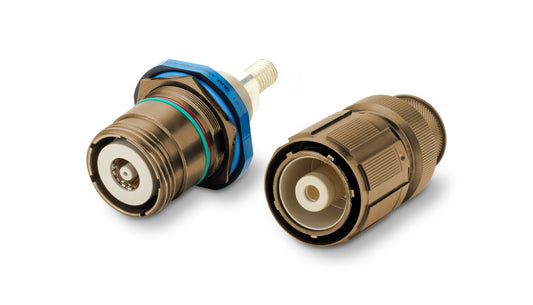

Marine Bronze
VG96976: B (in Zulassung)
- RoHS-konform: Ja
- Saltsprühtestdauer: 5d
- Elektrisch leitfähig: Ja (5mΩ)
Kadmiert
Rhino: RW
- RoHS-konform: Nein
- Saltsprühtestdauer: 500h
- Elektrisch leitfähig: Ja
Vernickelt
Rhino: RF
- RoHS-konform: Ja
- Saltsprühtestdauer: 48h
- Elektrisch leitfähig: Ja
Zink-Nickel
Rhino: ZN
- RoHS-konform: Ja
- Saltsprühtestdauer: 500h
- Elektrisch leitfähig: Ja (2,5mΩ)
Bauformen / Lieferumfang / Zubehör
Gehäuse
Gehäusegrößen Anzahl: 6
Gehäusegrößen Bezeichnung:
13 / 15 / 17 / 21 / 23 / 25
Kodierung
Bei Anwendungen mit mehreren Steckverbindern mit dem gleichem Polbild, können diese gegen ein Fehlstecken durch Kodierungen geschützt werden
Anzahl Kodiermöglichkeiten: 5
Bezeichnung der Kodierungen:
N (Standard) / A / B / C / D
Art der Kodierung: Gehäuse
Lieferumfang
Kontakte sind standardmäßig enthalten: Ja
Endgehäuse ist enthalten: Ja
Zubehör
Die Serie bietet folgendes Zubehör:
- Kappen
Elektrische Daten / Kontakte
max. Strom pro Kontakt
1000A
(1500 - 2000A auf Anfrage)
Kontaktauswahl
Crimp-Kontakt Anschlussquerschnitt:
Metrisch 6mm² bis 240mm²
wahlweise Kabelschuh- oder Sammelschienenanschluss verfügbar
Polbilder
Anzahl an Kontakten: 1
Anzahl an Polbildern: 6
EMI/RFI Schutz
Elektrisch leitfähige Gehäuse-Oberflächen und Endgehäuse für den Anschluss eines Schirmgeflechts ermöglichen eine Abschirmwirkung zwischen Stecker, Steckdose, Endgehäuse und Abschirmgeflecht des Kabels gegen elektromagnetische Störungen.
Mechanische Eigenschaften
Temperatureinsatzbereich
-55°C bis +150°C
Steckzyklen
Min. 500
Schutzart
IP69K (1h unter 2Meter Eintauchtiefe und beständig gegen Hochdruck-Dampfstrahlreinigung)
Berührungsschutz: IP2X
Verriegelung
Tri-Start Gewinde-Verriegelung
- Zeit-Sparend: Schnelle Verriegelung Dank 360° Drehung
- Sicherheit: Akustischer und optischer Indikator bestätigt die volle Verriegelung, mit Überdrehschutz
- Vibrationsfest: Schützt vor ungewolltem Entriegeln durch Vibration
Technische Informationen
Anwendung / Marktsegmente
(Bundeswehr-) Verteidigungsgeräte, Militärische Fahrzeuge, Marine Anwendungen, Küstennahe Anwendung, U-Boote, Motoren, Generatoren, Batterie-Ladegeräte und -Managementsysteme, Stromversorgung und Verteilung
Schwere Nutzfahrzeuge, Baumaschinen, städtische Transportsysteme im Luftraum „eVTOL“
Defense
Marine
Industrie
Urban Air Mobility
Unmanned Systems
Material / Ausführungen
Rhino ist in den folgenden Ausführungen lieferbar:
RW: Aluminiumlegierung mit Oberflächen-Beschichtung kadmiert
RF: Aluminiumlegierung mit Oberflächen-Beschichtung vernickelt
ZN: Aluminiumlegierung mit Oberflächen-Beschichtung Zink-Nickel (schwarz eingefärbt)
Edelstahl passiviert oder Marine Bronze auf Anfrage
VG96976 wird zusätzlich in der Ausführung J -Aluminiumlegierung,
Oberfläche Zink-Zinn-beschichtet und/oder schwarz anodisiert - lieferbar sein
Zink-Zinn und/oder schw.anodisiert
VG96976: J (in Zulassung)
- RoHS-konform: Ja
- Salzsprühtestdauer: 5d
- Elektrisch leitfähig: Ja (2,5mΩ)
Marine Bronze
VG96976: B (in Zulassung)
- RoHS-konform: Ja
- Saltsprühtestdauer: 5d
- Elektrisch leitfähig: Ja (5mΩ)
Kadmiert
Rhino: RW
- RoHS-konform: Nein
- Saltsprühtestdauer: 500h
- Elektrisch leitfähig: Ja
Vernickelt
Rhino: RF
- RoHS-konform: Ja
- Saltsprühtestdauer: 48h
- Elektrisch leitfähig: Ja
Zink-Nickel
Rhino: ZN
- RoHS-konform: Ja
- Saltsprühtestdauer: 500h
- Elektrisch leitfähig: Ja (2,5mΩ)
Bauformen / Lieferumfang / Zubehör
Gehäuse
Gehäusegrößen Anzahl: 6
Gehäusegrößen Bezeichnung:
13 / 15 / 17 / 21 / 23 / 25
Kodierung
Bei Anwendungen mit mehreren Steckverbindern mit dem gleichem Polbild, können diese gegen ein Fehlstecken durch Kodierungen geschützt werden
Anzahl Kodiermöglichkeiten: 5
Bezeichnung der Kodierungen:
N (Standard) / A / B / C / D
Art der Kodierung: Gehäuse
Lieferumfang
Kontakte sind standardmäßig enthalten: Ja
Endgehäuse ist enthalten: Ja
Zubehör
Die Serie bietet folgendes Zubehör:
- Kappen
Elektrische Daten / Kontakte
max. Strom pro Kontakt
1000A
(1500 - 2000A auf Anfrage)
Kontaktauswahl
Crimp-Kontakt Anschlussquerschnitt:
Metrisch 6mm² bis 240mm²
wahlweise Kabelschuh- oder Sammelschienenanschluss verfügbar
Polbilder
Anzahl an Kontakten: 1
Anzahl an Polbildern: 6
EMI/RFI Schutz
Elektrisch leitfähige Gehäuse-Oberflächen und Endgehäuse für den Anschluss eines Schirmgeflechts ermöglichen eine Abschirmwirkung zwischen Stecker, Steckdose, Endgehäuse und Abschirmgeflecht des Kabels gegen elektromagnetische Störungen.
Mechanische Eigenschaften
Temperatureinsatzbereich
-55°C bis +150°C
Steckzyklen
Min. 500
Schutzart
IP69K (1h unter 2Meter Eintauchtiefe und beständig gegen Hochdruck-Dampfstrahlreinigung)
Berührungsschutz: IP2X
Verriegelung
Tri-Start Gewinde-Verriegelung
- Zeit-Sparend: Schnelle Verriegelung Dank 360° Drehung
- Sicherheit: Akustischer und optischer Indikator bestätigt die volle Verriegelung, mit Überdrehschutz
- Vibrationsfest: Schützt vor ungewolltem Entriegeln durch Vibration
