Eigenschaften
- Leistungs -, Signal -, Daten-Steckverbinder
- Rechteck-Steckverbinder – leichtgewichtig und platzsparend

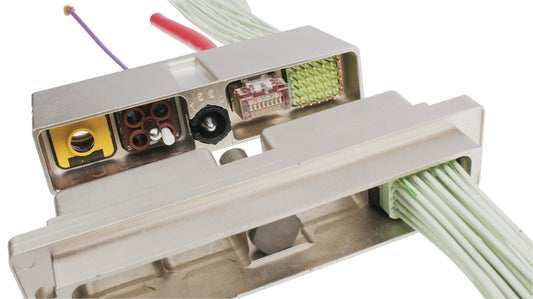

- Modulares System ermöglicht 230.000 verschiedene Kontaktanordnungen

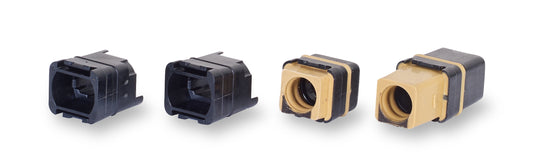

- Umspritze Module für RF (Quadrax, Triax, Twinax und Coax), Lichtwellenleiter (Arinc801, Lumiere, MPO, MTP) Signal, Daten (RJ45, USB) und Stromversorgung (max. 125A) mit standardmäßigen Crimp-Kontakten (SAE-AS39029 / EN3155 AWG 23 bis AWG 8) und Leiterplattenkontakten gerade oder 90° erhältlich
- Als Standard mit Mono, 2 und 4 Öffnungen oder mit maßgeschneiderten Konfigurationen verfügbar
- EN 4165-Spezifikation lässt sich in der Leistungsfähigkeit mit U.S. MIL-STD-810 vergleichen
- Brandschutz/Rauchgiftigkeit/Toxizität werden gemäß ABD 031 und FAR 25853 eingehalten

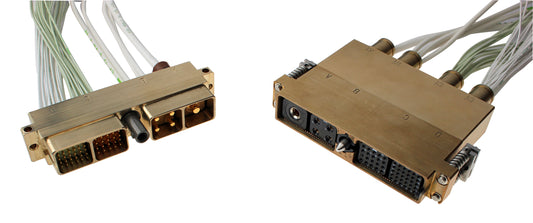

- Marine Bronze: 2.000 Stunden Salzsprühtest

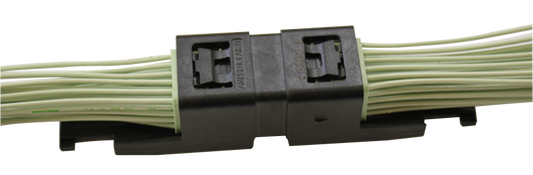

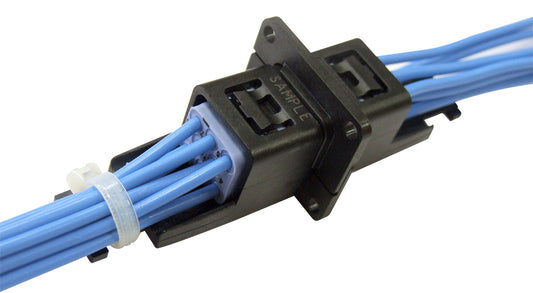

- Spleiße: Mit oder ohne Kabelschelle/Flansch, flexibel montierbar: auf, unter oder durch Strukturen sowie am Kabelbündel. Ideal für In-Seat-Verkabelung und schnelle Installation.
- EMI/RFI Schutz
- Schutzart: IP67
- Temperatureinsatzbereich: -55°C bis +125°C
Technische Informationen
Dokumente
Videos
3D Modelle
Anwendung / Marktsegmente
Stromsysteme, Daten-, Signal- und Video- Übertragung bei hoher Vibration bzw. in rauer Umgebung
Kommerzielle Flugzeuge, Unterhaltung an Bord, Landungssyteme, Flugzeugbremssysteme, Kabinen- und Außenbeleuchtung, Kommunikationssysteme, Avionik Systeme
Motoren, Generatoren, Batterie-Ladegeräte und -Managementsysteme, Stromversorgung und Verteilung
C5ISR - Führung, Information, Kommunikation, Computersysteme, Cyber, Nachrichtenwesen, Überwachung und Aufklärung
(Bundeswehr) Verteidigungsgeräte, Militär-Fahrzeuge, Marine Anwendungen, Küstennahe Anwendung, U-Boote
Schwere Nutzfahrzeuge, Baumaschinen, städtische Transportsysteme im Luftraum „EVTOL“ Maschinenbau, Robotik, Bergbau, Diagnose/Messtechnik ,
Raum- und Luftfahrt
Defense
Urban Air Mobility
Unmanned Systems
Marine
Material / Ausführungen
Die Steckverbinder sind erhältlich in den Ausführungen:
VG96513:
-: Aluminiumlegierung mit Oberflächen-Beschichtung Nickel
EN4165:
F: Aluminiumlegierung mit Oberflächen-Beschichtung Nickel (schwarz eingefärbt)
W: Aluminiumlegierung mit Oberflächen-Beschichtung kadmiert (oliv grün eingefärbt)
M: Composite mit Oberflächen-Beschichtung Nickel
J: Composite mit Oberflächen-Beschichtung kadmiert (oliv grün eingefärbt)
SIM:
2 und 4 Modul-Gehäuse:
D/N*N: Aluminiumlegierung mit Oberflächen-Beschichtung Nickel (schwarz eingefärbt)
D/N*K: Aluminiumlegierung mit Oberflächen-Beschichtung Nickel
D/N*V: Aluminiumlegierung mit Oberflächen-Beschichtung kadmiert (oliv grün eingefärbt)
S*-:Composite ohne Oberflächen-Beschichtung
B*K: Composite mit Oberflächen-Beschichtung Nickel
B*V: Composite mit Oberflächen-Beschichtung kadmiert (oliv grün eingefärbt)
Mono-Modul Gehäuse:
B: Composite mit Oberflächen-Beschichtung Nickel
Bauformen / Lieferumfang / Zubehör
Gehäuse
Gehäusegrößen Anzahl: 3
Gehäusegrößen Bezeichnung:
Monomodul, 2 Module and 4 Module
Kodierung
Bei Anwendungen mit mehreren Steckverbindern mit dem gleichem Polbild, können diese gegen ein Fehlstecken durch Kodierungen geschützt werden
Anzahl Kodiermöglichkeiten: 36 bei 2 & 4 Module / 8 bei Monomodul
Bezeichnung der Kodierungen:
2 & 4 Module:
Farben: A B C D E F G
Positionen: 1 2 3 4 5 6
Monomodul:
Farben: N A B C D E F G
Art der Kodierung: 2 & 4 Module: Verriegelungs-Mutter (Farbe und Position) / Monomodul: Farbige Platten und Push-Pull Verschlüsse
Lieferumfang

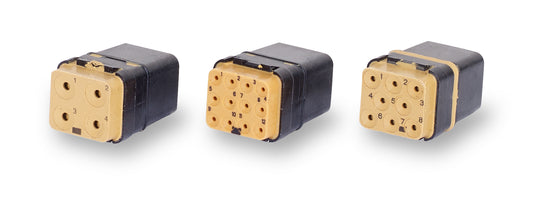

Module müssen separat bestellt werden, wahlweise mit oder ohne Kontakte
Endgehäuse ist enthalten: Nein
Elektrische Daten / Kontakte
Max. Strom pro Kontakt
125A
EMI/RFI Schutz
Elektrisch leitfähige Gehäuse-Oberflächen und Endgehäuse für den Anschluss eines Schirmgeflechts ermöglichen eine Abschirmwirkung zwischen Stecker, Steckdose, Endgehäuse und Abschirmgeflecht des Kabels gegen elektromagnetische Störungen.
Kontaktauswahl
Crimp-Kontakt Anschlussquerschnitt:
AWG 23 - 4
Quadrax, Triax, Twinax und Coax, Lichtwellenleiter, Arinc801, Lumiere, MPO, MTP, RJ45, Leiterplattenkontakten gerade oder 90° uvm erhältlich

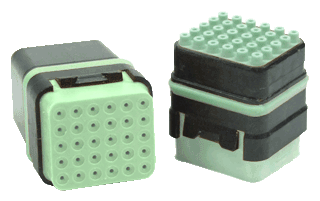

Polbilder
Anzahl an Kontakten: 120
Anzahl an Polbildern: 230.000 Konfigurationen möglich

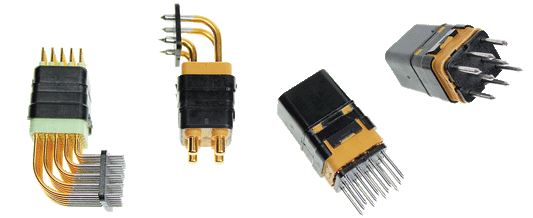

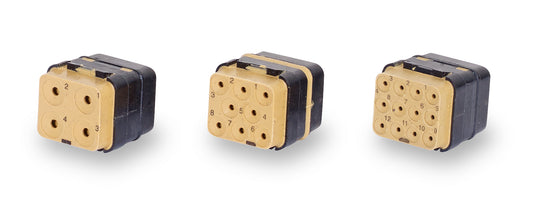

mehr als 20 Module wählbar
Mechanische Eigenschaften
Temperatureinsatzbereich
-55°C bis +175°C
Schutzart
IP66 / IP68 / IP69K
Steckzyklen
Min. 500
Verriegelung
Verschluss-Mutter (Clicker-Nut)
- Sicherheit: Akustische und haptische Indikatoren bestätigen die volle Verriegelung
- Vibrationsfest: Schützt vor ungewolltem Entriegeln durch Vibration
- konstante elektrische und mechanische Verbindung
Verriegelung

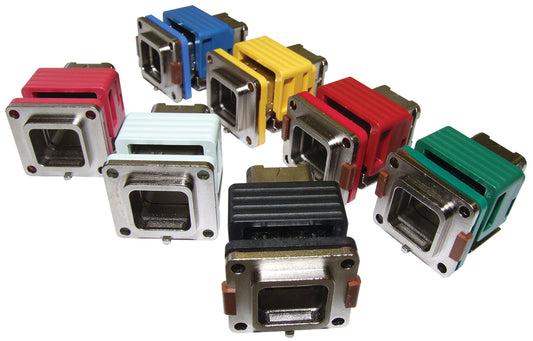

Push Pull
Automatische Verriegelung beim Eindrücken, Entriegelung durch Drücken der Stecker-Rampe
- Zeit-Sparend: Schnellste Verriegelungstechnik im Vergleich
- Vibrationsfest: Schützt vor ungewolltem Entriegeln durch Vibration
- Ideal für schwer erreichbare Einsatzorte
Verriegelung
Quick Release
Ver- und Entriegelung durch seitliches Schieben der Verriegelungsrampe
- Zeitsparend: einfaches Schieben statt Schrauben
- Kodierung weiterhin möglich
- Keine Einbußen in Bezug auf Schock und Vibration
Verriegelung

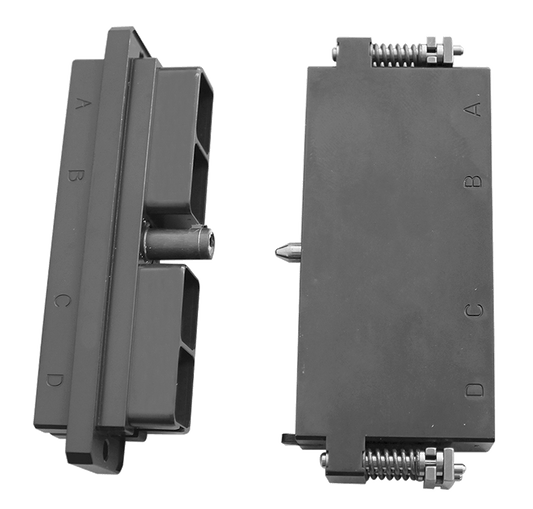

Rack & Panel
Der Rack-Stecker wird in eine Einschubkarte oder ein Modul eingebaut.
Die Steckdose sitzt im Gehäuse (z. B. im Avionikrack)
Die Verriegelung erfolgt beispielsweise über ein Schiebesystem oder Hebel.
Führungspins sorgen für sichere Positionierung.
Vibration
Rauschförmig von 10 bis 2000 Hz,
0,4 g²/Hz, 8 h pro Achse
Schock
Je ein Stoß pro Richtung und Achse, halbsinusförmiger Verlauf, Amplitude 100 gₙ, Dauer 6ms
Norm / Standard
EN4165
Amphenol Air-LB ist zugelassen nach EN4165.
VG96513
Amphenol Air-LB ist zugelassen nach VG96513.
ARINC 809
Die Push-Pull Mono-Modul Steckverbinder von Amphenol Air LB sind zugelassen nach ARINC 809
SIM
Die Serie SIM von Amphenol-Air LB hat den technischen Aufbau wie EN4165 / VG96513 und ist das kommerzielle Äquivalent dazu. SIM-Steckverbinder bieten jedoch neben den in der Norm beschriebenen Ausführungen eine zusätzliche Auswahl unter der Herstellerteilekennzeichnung, wie z.B. Quick Release Verriegelung oder 125A Kontakte.

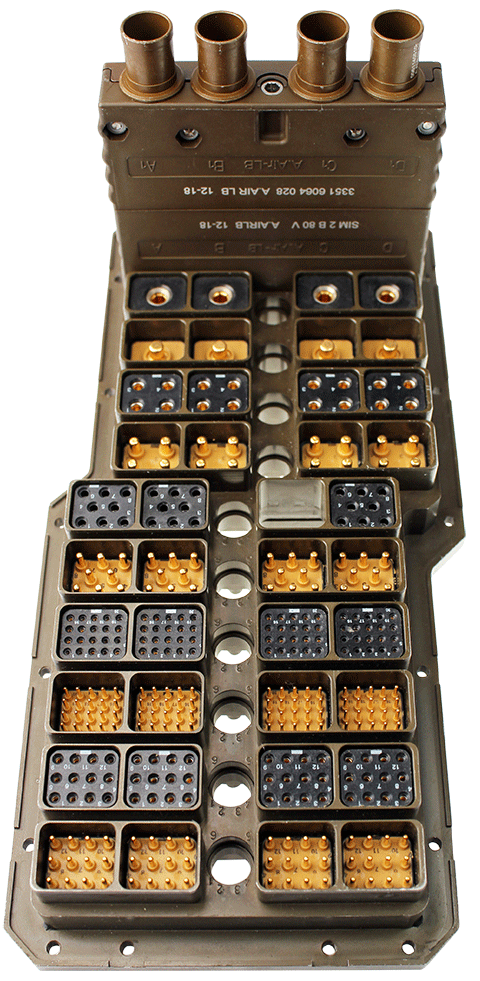

Speziell gestaltete Platten für eine größere Anzahl an Modulen sind außerdem erhältlich. Die Serie wird permanent an neue Anforderungen weiterentwickelt und kundenspezifisch maßgeschneidert.
Faseroptische Lösungen

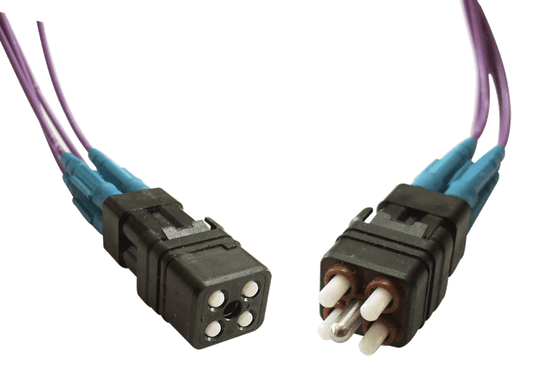

MODULE FÜR ELIO®, LUMIERE® UND ELIX® TERMINI
- Module gemäß EN 4701
- Für vier EN4531-101 Termini pro Modul
- Zwitterauslegung lässt eine Kontaktart zu
- Genormte Endhülse vom ST-Typ 2,5 mm lässt standardmäßige Anschlussverfahren und schnell verfügbare Werkzeuge zu
- Einfacher Zugriff auf Lichtwellenleiter-Endelemente erleichtert Säuberung
- Optionen für Single-Mode- und Multi-Mode
- Pull-Proof-Option erlaubt Anschluss in einem Steckverbinder ohne Endgehäuse
- Unterstützung enger oder lockerer strukturierter Kabel
MODULE FÜR LUXCIS® UND AMPHELUX® TERMINI
- Module gemäß EN 4830
- Für sechs optische Termini AMPHELUX oder LUXCIS (Arinc 801/EN 4639-10)
- Optionen für Single-Mode- und Multi-Mode
- PC, UPC und APC Polierung
- Zwitterauslegung lässt eine Kontaktart auf beiden Seite zu
- Verlängerter Dichtkörper
MODULE FÜR MPO / MTP STECKER
- Von 12 bis 48 Glasfaser
- Multi-Mode- und Single-Mode
- Für alle Standard MTP/MPO Stecker (IEC 61754-7), diese werden direkt in den Einsatz gesteckt bzw. verriegelt
- Leichtes Ausbauen zur Reparatur

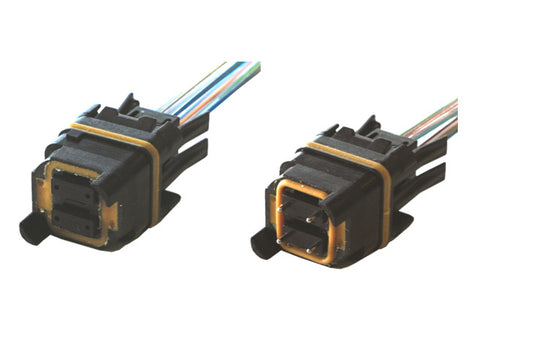

SIMTac® 03 MODULE UND KONTAKTE
- SIM-Modul für 2 MTAC-Steckverbinder gemäß IEC 61754-5
- 2 Versionen erhältlich: Entriegeln von der Vorder- oder von der Rückseite
- kompatible SIMTac Kontakte sind ebenfalls lieferbar
VG96513 / EN4165 / SIM Serie II | Katalog 09/24 - V4.1
EN
Download:
VG96513 / EN4165 SIM Serie II | Broschüre 01/23 - V1.0
EN
Download:

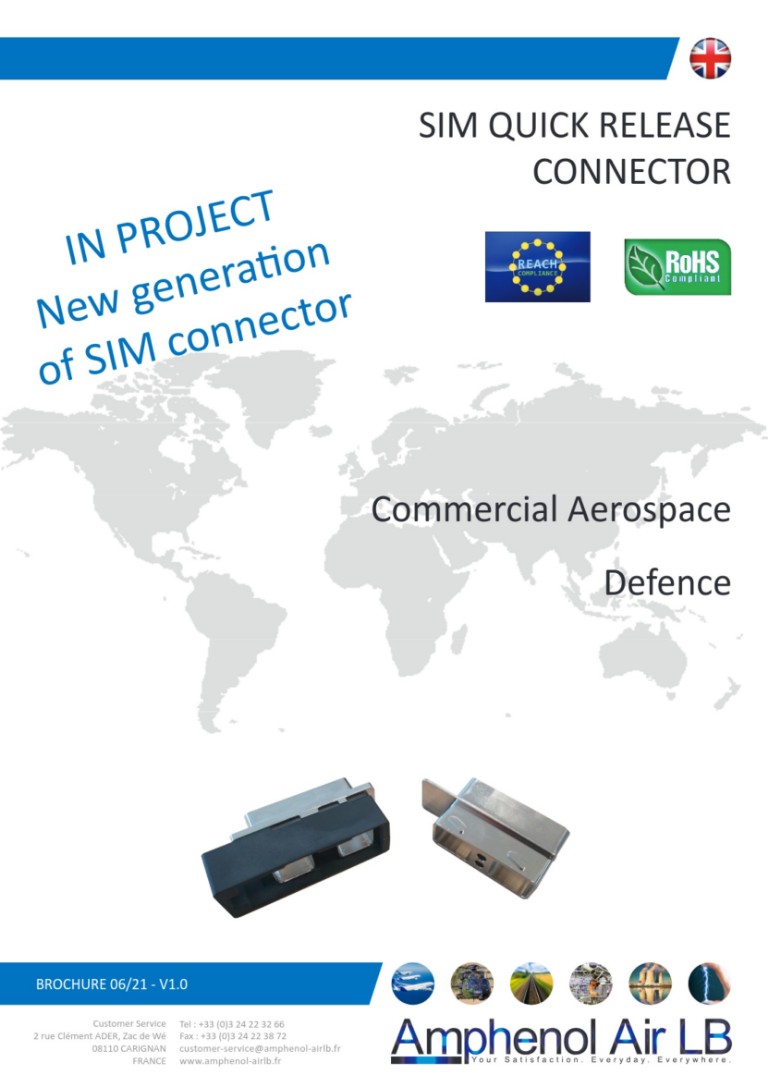

SIM Serie II Quick Release | Flyer 06/21 - V1.0
EN
Download:

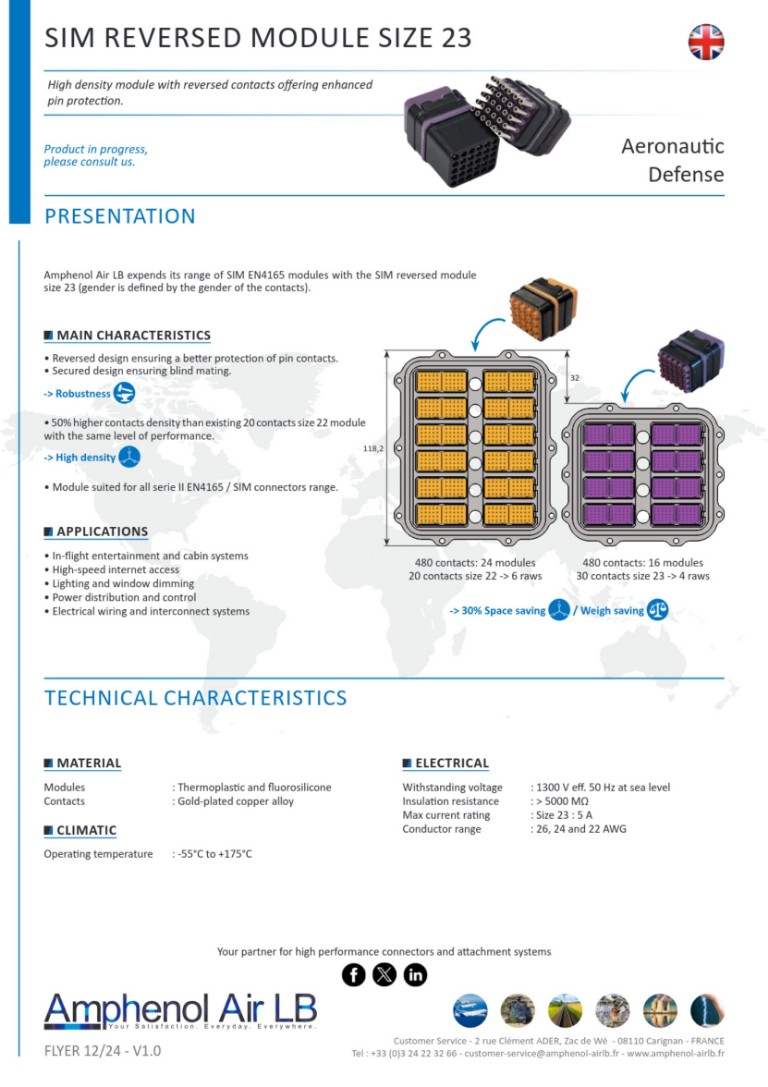

SIM Serie II reversed module | Flyer 12/24 - V1.0
EN
Download:
VG96513 / EN4165 / SIM Serie II optical solution modules | Flyer 07/25 - V7.0
EN
Download:
SIM Serie II #4 | Flyer 02/25 - V1.0
EN
Download:
SIM Serie II High speed | Flyer 05/18 - V3.0
EN
Download:
VG96513 / SIM Serie II Marine Bronze | Flyer 08/17 - V2.0
EN
Download:

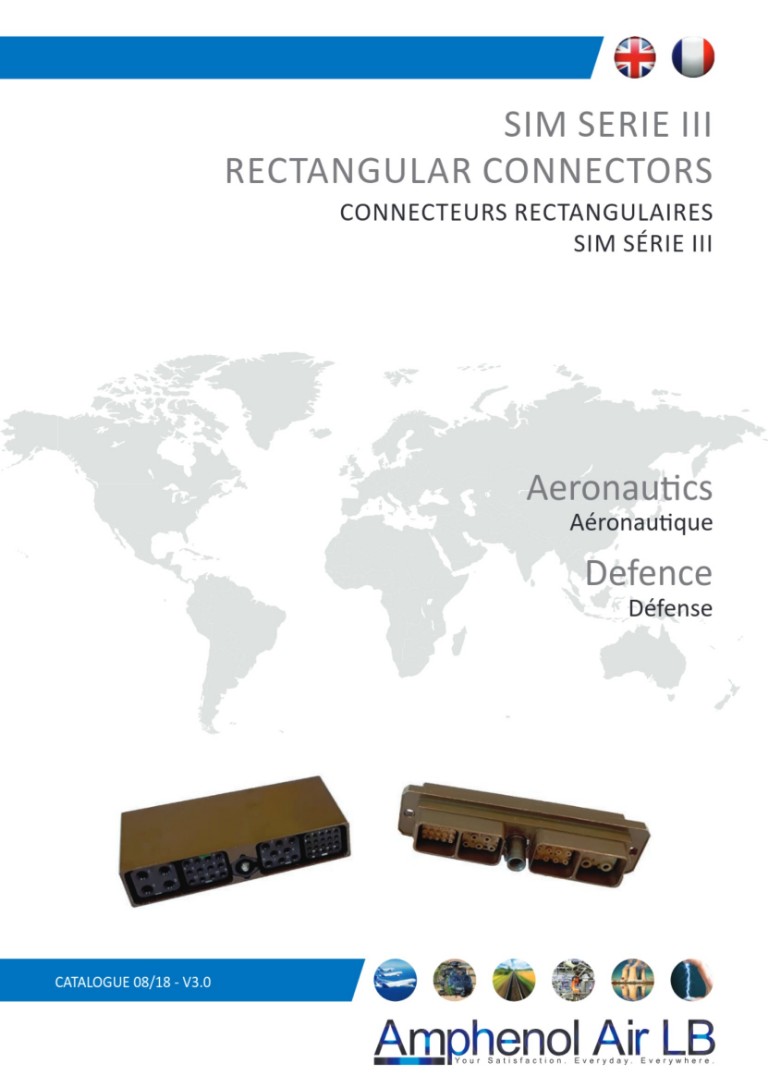

SIM III | Katalog 08/18 - V3.0
EN / FR
Download:

Technische Informationen
Anwendung / Marktsegmente
Stromsysteme, Daten-, Signal- und Video- Übertragung bei hoher Vibration bzw. in rauer Umgebung
Kommerzielle Flugzeuge, Unterhaltung an Bord, Landungssyteme, Flugzeugbremssysteme, Kabinen- und Außenbeleuchtung, Kommunikationssysteme, Avionik Systeme
Motoren, Generatoren, Batterie-Ladegeräte und -Managementsysteme, Stromversorgung und Verteilung
C5ISR - Führung, Information, Kommunikation, Computersysteme, Cyber, Nachrichtenwesen, Überwachung und Aufklärung
(Bundeswehr) Verteidigungsgeräte, Militär-Fahrzeuge, Marine Anwendungen, Küstennahe Anwendung, U-Boote
Schwere Nutzfahrzeuge, Baumaschinen, städtische Transportsysteme im Luftraum „EVTOL“ Maschinenbau, Robotik, Bergbau, Diagnose/Messtechnik ,
Raum- und Luftfahrt
Defense
Urban Air Mobility
Unmanned Systems
Marine
Material / Ausführungen
Die Steckverbinder sind erhältlich in den Ausführungen:
VG96513:
-: Aluminiumlegierung mit Oberflächen-Beschichtung Nickel
EN4165:
F: Aluminiumlegierung mit Oberflächen-Beschichtung Nickel (schwarz eingefärbt)
W: Aluminiumlegierung mit Oberflächen-Beschichtung kadmiert (oliv grün eingefärbt)
M: Composite mit Oberflächen-Beschichtung Nickel
J: Composite mit Oberflächen-Beschichtung kadmiert (oliv grün eingefärbt)
SIM:
2 und 4 Modul-Gehäuse:
D/N*N: Aluminiumlegierung mit Oberflächen-Beschichtung Nickel (schwarz eingefärbt)
D/N*K: Aluminiumlegierung mit Oberflächen-Beschichtung Nickel
D/N*V: Aluminiumlegierung mit Oberflächen-Beschichtung kadmiert (oliv grün eingefärbt)
S*-:Composite ohne Oberflächen-Beschichtung
B*K: Composite mit Oberflächen-Beschichtung Nickel
B*V: Composite mit Oberflächen-Beschichtung kadmiert (oliv grün eingefärbt)
Mono-Modul Gehäuse:
B: Composite mit Oberflächen-Beschichtung Nickel
Bauformen / Lieferumfang / Zubehör
Gehäuse
Gehäusegrößen Anzahl: 3
Gehäusegrößen Bezeichnung:
Monomodul, 2 Module and 4 Module
Kodierung
Bei Anwendungen mit mehreren Steckverbindern mit dem gleichem Polbild, können diese gegen ein Fehlstecken durch Kodierungen geschützt werden
Anzahl Kodiermöglichkeiten: 36 bei 2 & 4 Module / 8 bei Monomodul
Bezeichnung der Kodierungen:
2 & 4 Module:
Farben: A B C D E F G
Positionen: 1 2 3 4 5 6
Monomodul:
Farben: N A B C D E F G
Art der Kodierung: 2 & 4 Module: Verriegelungs-Mutter (Farbe und Position) / Monomodul: Farbige Platten und Push-Pull Verschlüsse
Lieferumfang
Module müssen separat bestellt werden, wahlweise mit oder ohne Kontakte
Endgehäuse ist enthalten: Nein
Elektrische Daten / Kontakte
Max. Strom pro Kontakt
125A
EMI/RFI Schutz
Elektrisch leitfähige Gehäuse-Oberflächen und Endgehäuse für den Anschluss eines Schirmgeflechts ermöglichen eine Abschirmwirkung zwischen Stecker, Steckdose, Endgehäuse und Abschirmgeflecht des Kabels gegen elektromagnetische Störungen.
Kontaktauswahl
Crimp-Kontakt Anschlussquerschnitt:
AWG 23 - 4
Quadrax, Triax, Twinax und Coax, Lichtwellenleiter, Arinc801, Lumiere, MPO, MTP, RJ45, Leiterplattenkontakten gerade oder 90° uvm erhältlich
Polbilder
Anzahl an Kontakten: 120
Anzahl an Polbildern: 230.000 Konfigurationen möglich
mehr als 20 Module wählbar
Mechanische Eigenschaften
Temperatureinsatzbereich
-55°C bis +175°C
Schutzart
IP66 / IP68 / IP69K
Steckzyklen
Min. 500
Verriegelung
Verschluss-Mutter (Clicker-Nut)
- Sicherheit: Akustische und haptische Indikatoren bestätigen die volle Verriegelung
- Vibrationsfest: Schützt vor ungewolltem Entriegeln durch Vibration
- konstante elektrische und mechanische Verbindung
Verriegelung
Push Pull
Automatische Verriegelung beim Eindrücken, Entriegelung durch Drücken der Stecker-Rampe
- Zeit-Sparend: Schnellste Verriegelungstechnik im Vergleich
- Vibrationsfest: Schützt vor ungewolltem Entriegeln durch Vibration
- Ideal für schwer erreichbare Einsatzorte
Verriegelung
Quick Release
Ver- und Entriegelung durch seitliches Schieben der Verriegelungsrampe
- Zeitsparend: einfaches Schieben statt Schrauben
- Kodierung weiterhin möglich
- Keine Einbußen in Bezug auf Schock und Vibration
Verriegelung
Rack & Panel
Der Rack-Stecker wird in eine Einschubkarte oder ein Modul eingebaut.
Die Steckdose sitzt im Gehäuse (z. B. im Avionikrack)
Die Verriegelung erfolgt beispielsweise über ein Schiebesystem oder Hebel.
Führungspins sorgen für sichere Positionierung.
Vibration
Rauschförmig von 10 bis 2000 Hz,
0,4 g²/Hz, 8 h pro Achse
Schock
Je ein Stoß pro Richtung und Achse, halbsinusförmiger Verlauf, Amplitude 100 gₙ, Dauer 6ms
Norm / Standard
EN4165
Amphenol Air-LB ist zugelassen nach EN4165.
VG96513
Amphenol Air-LB ist zugelassen nach VG96513.
ARINC 809
Die Push-Pull Mono-Modul Steckverbinder von Amphenol Air LB sind zugelassen nach ARINC 809
SIM
Die Serie SIM von Amphenol-Air LB hat den technischen Aufbau wie EN4165 / VG96513 und ist das kommerzielle Äquivalent dazu. SIM-Steckverbinder bieten jedoch neben den in der Norm beschriebenen Ausführungen eine zusätzliche Auswahl unter der Herstellerteilekennzeichnung, wie z.B. Quick Release Verriegelung oder 125A Kontakte.
Speziell gestaltete Platten für eine größere Anzahl an Modulen sind außerdem erhältlich. Die Serie wird permanent an neue Anforderungen weiterentwickelt und kundenspezifisch maßgeschneidert.
Faseroptische Lösungen
MODULE FÜR ELIO®, LUMIERE® UND ELIX® TERMINI
- Module gemäß EN 4701
- Für vier EN4531-101 Termini pro Modul
- Zwitterauslegung lässt eine Kontaktart zu
- Genormte Endhülse vom ST-Typ 2,5 mm lässt standardmäßige Anschlussverfahren und schnell verfügbare Werkzeuge zu
- Einfacher Zugriff auf Lichtwellenleiter-Endelemente erleichtert Säuberung
- Optionen für Single-Mode- und Multi-Mode
- Pull-Proof-Option erlaubt Anschluss in einem Steckverbinder ohne Endgehäuse
- Unterstützung enger oder lockerer strukturierter Kabel
MODULE FÜR LUXCIS® UND AMPHELUX® TERMINI
- Module gemäß EN 4830
- Für sechs optische Termini AMPHELUX oder LUXCIS (Arinc 801/EN 4639-10)
- Optionen für Single-Mode- und Multi-Mode
- PC, UPC und APC Polierung
- Zwitterauslegung lässt eine Kontaktart auf beiden Seite zu
- Verlängerter Dichtkörper
MODULE FÜR MPO / MTP STECKER
- Von 12 bis 48 Glasfaser
- Multi-Mode- und Single-Mode
- Für alle Standard MTP/MPO Stecker (IEC 61754-7), diese werden direkt in den Einsatz gesteckt bzw. verriegelt
- Leichtes Ausbauen zur Reparatur
SIMTac® 03 MODULE UND KONTAKTE
- SIM-Modul für 2 MTAC-Steckverbinder gemäß IEC 61754-5
- 2 Versionen erhältlich: Entriegeln von der Vorder- oder von der Rückseite
- kompatible SIMTac Kontakte sind ebenfalls lieferbar
