Eigenschaften
- Signal- und Leistungssteckverbinder (max. 23A pro Kontakt)
- Daten-Steckverbinder: Das Polbild 12-35 ist getestet bis CAT6A (10Gbit/s nach DIN EN 50173-1, bis 500 MHz)
- Getestet bis zu 2 x USB 3.0 / HDMI 1.4 / DVI-D / 2 x CAT6
- Hohe Kontaktdichte: bis 128 Kontakte pro Steckverbinder, ideal für Anwendungen auf kleinem Raum
- Kontaktschutz: Schützt die Stiftkontakte vor Berührung und Beschädigung (z.B. beim Blindstecken)
- Leichtgewichtige Gehäuse aus Aluminium oder besonders robuste Gehäuse aus Marine Bronze
- Schnittstellendichtung: Schützt vor elektrolytischer Korrosion an den Kontakten
- Fünf Führungsnuten für müheloses Stecken
- Kontaktauswahl: AWG Crimp-Kontakte, Kontakte für Leiterplatten-Anschluss, oder Wickelkontakte
- EMI/RFI Schutz
- Schutzart: IP68 (0,2 Bar/ 48h)
- Temperatureinsatzbereich: -65°C bis + 175°C
Technische Informationen
Dokumente
Videos
3D Modelle
Anwendungen / Marktsegmente
Daten- und Signal-Übertragung bei hoher Vibration bzw. in rauer Umgebung z.B.
(Bundeswehr-) Verteidigungsgeräte, militärische Fahrzeuge, Marine Anwendungen, Küstennahe Anwendung, U-Boote, Schifffahrt,
C5ISR - Führung, Information, Kommunikation, Computersysteme, Nachrichtenwesen, Cyber, Überwachung und Aufklärung,
Schwere Nutzfahrzeuge, Baumaschinen, Bergbau, Maschinenbau, Diagnose/Messtechnik, Robotik
Defense
Marine
Industrie
Material / Ausführung
Kontakte: Kupferlegierung hart vergoldet
Isolator: Kunststoff / Fluor-Silikon
Gehäuse:
Amphenol-Air LB fertigt am Standort Saarlouis die folgenden Ausführungen:
SJT:
023: Aluminiumlegierung mit Oberflächen-Beschichtung vernickelt
029J: Aluminiumlegierung, Oberfläche Zink-Zinn-beschichtet und/oder schwarz anodisiert
014: Aluminiumlegierung mit Oberflächen-Beschichtung kadmiert
F6: Marine Bronze
AA96912:
ohne Angabe: Aluminiumlegierung mit Oberflächen-Beschichtung kadmiert
VG96912:
J: Aluminiumlegierung, Oberfläche Zink-Zinn-beschichtet und/oder schwarz anodisiert
B: Marine Bronze
Zink-Zinn und/oder schw.anodisiert
SJT: 029J / VG96912: J
- RoHS-konform: Ja
- Salzsprühtestdauer: 5d
- Elektrisch leitfähig: Ja

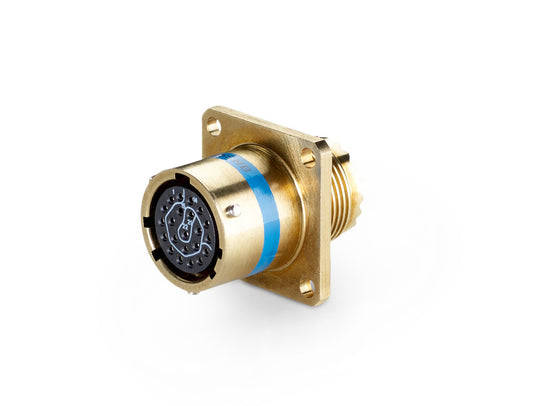

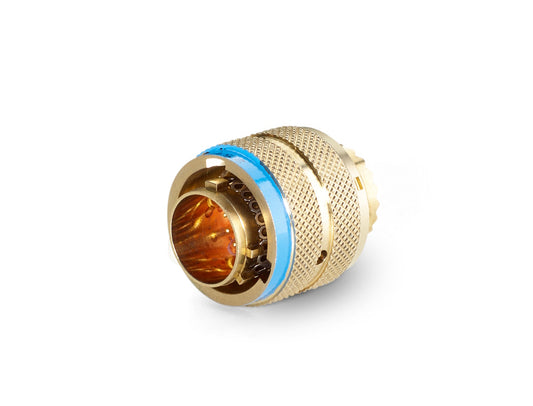

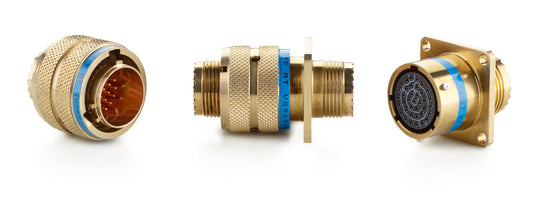

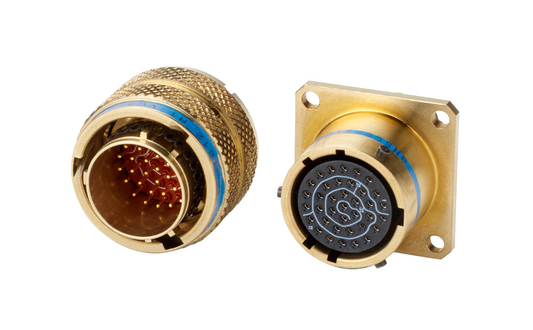

Marine Bronze
SJT: F6 / VG96912: B
- RoHS-konform: Ja
- Salzsprühtestdauer: 5d
- Elektrisch leitfähig: Ja

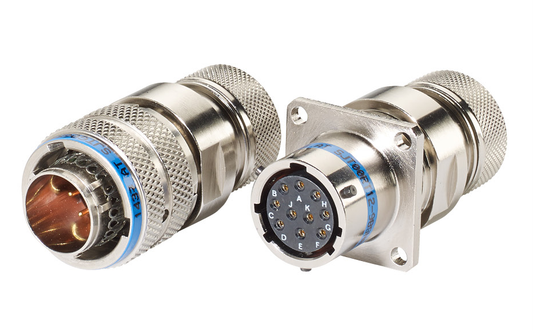

Vernickelt
SJT: 023
- RoHS-konform: Ja
- Salzsprühtestdauer: 48h
- Elektrisch leitfähig: Ja
Kadmiert
SJT: 014 / AA96912: Ohne Angabe
- RoHS-konform: Nein
- Salzsprühtestdauer: 5d
- Elektrisch leitfähig: Ja
Bauformen / Lieferumfang / Zubehör
Gehäusegrößen
Gehäusegrößen Anzahl: 9
Gehäusegrößen Bezeichnung:
8 / 10 / 12 / 14 / 16 / 18 / 20 / 22 / 24
Kodierung
Bei Anwendungen mit mehreren Steckverbindern mit dem gleichem Polbild, können diese gegen ein Fehlstecken durch Kodierungen geschützt werden
Anzahl Kodiermöglichkeiten: 5
Bezeichnung der Kodierungen:
N / A / B / C / D
Art der Kodierung: Gehäuse
Lieferumfang
Kontakte sind standardmäßig enthalten: Ja
Endgehäuse ist enthalten: Nein
Flanschsteckdose
Für Vorder- und Hinterwandmontage
Crimpkontakte
SJT: Form 00RT
AA96912: Form A
VG96912: Form A

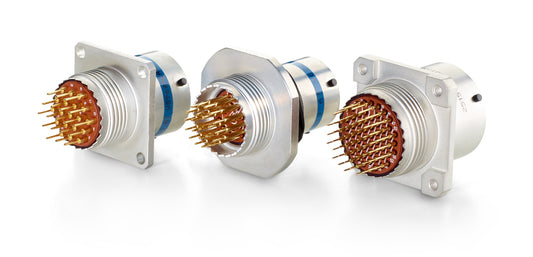

Flanschsteckdose
Für Vorder- und Hinterwandmontage
- Leiterplattenkontakte, montiert
SJT: Form 00AB
AA96912: Form AB
VG96912: Form AB
- Leiterplattenkontakte, lose beiliegend
SJT: Form 00GS
Flanschsteckdose
Für Vorder- und Hinterwandmontage
Wickelkontakte
SJT: Form 00WW
Flanschsteckdose
Für Hinterwandmontage
4 Gewindebohrungen
- Leiterplattenkontakte, montiert
SJT: Form 00GS M947
- ohne Kontakte
SJT: Form 00GS M947 LC
Flanschsteckdose
Für Hinterwandmontage
Crimpkontakte
SJT: Form P00RT
AA96912: Form AA
VG96912: Form AA
Flanschsteckdose
Für Hinterwandmontage
Leiterplattenkontakte, lose beiliegend
SJT: Form P00GS
Einlochsteckdose
Für Hinterwandmontage
Crimpkontakte
SJT: Form 07RT
AA96912: Form B
VG96912: Form B
Einlochsteckdose
Für Hinterwandmontage
- Leiterplattenkontakte, montiert
SJT: Form 07BA
AA96912: Form BA
VG96912: Form BA
- Leiterplattenkontakte, lose beiliegend
SJT: Form 07GS

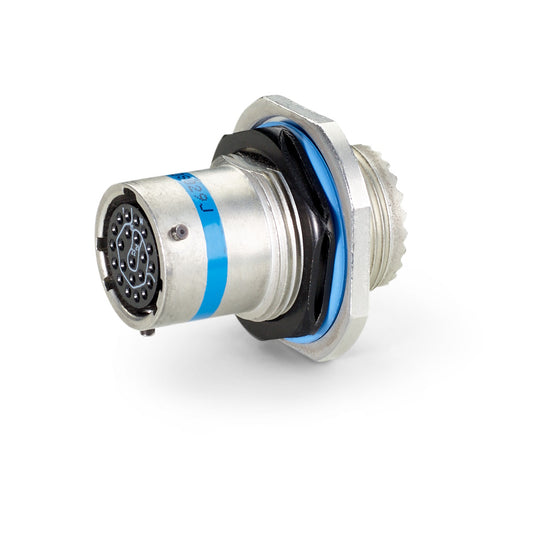

Einlochsteckdose
Für Hinterwandmontage
Wickelkontakte
SJT: Form 07WW
Gerader Stecker
Crimpkontakte
SJT: Form 06RT
AA96912: Form E
VG96912: Form E
- 360° HF dicht
SJT: Form G06RT
AA96912: Form D
VG96912: Form D

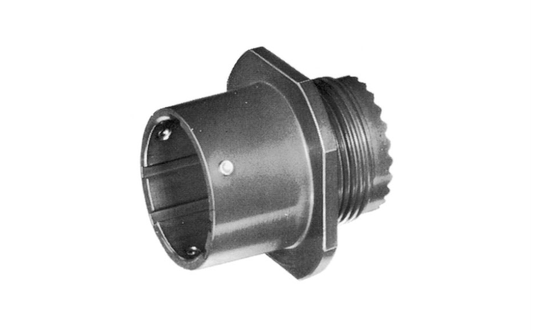

Kabelverlängerungsdose
Crimpkontakte
SJT: Form 01RT
AA96912: Form X
VG96912: Form X

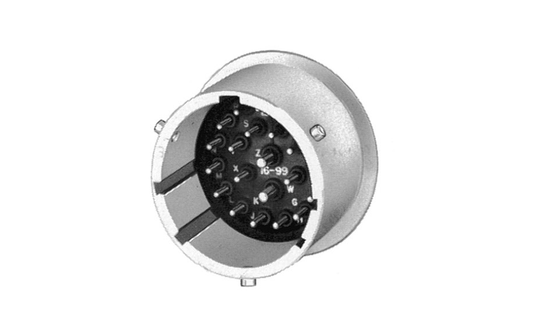

Steckdose mit Lötflansch
Hermetisch dicht
Lötkontakte
SJT: Form IY
AA96912: Form C
VG96912: Form C

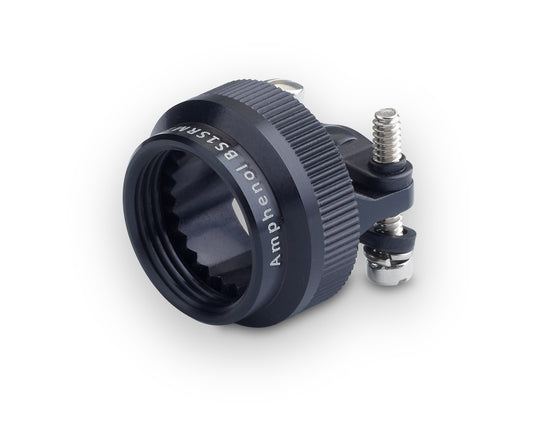

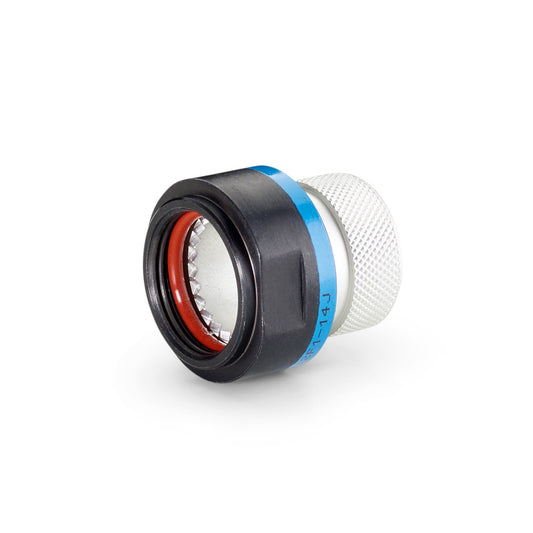

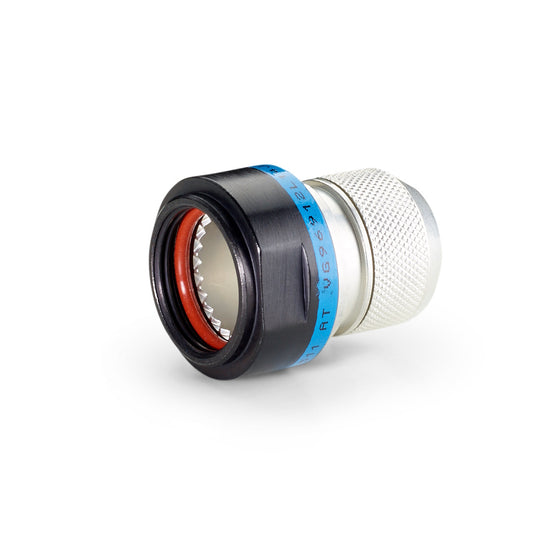

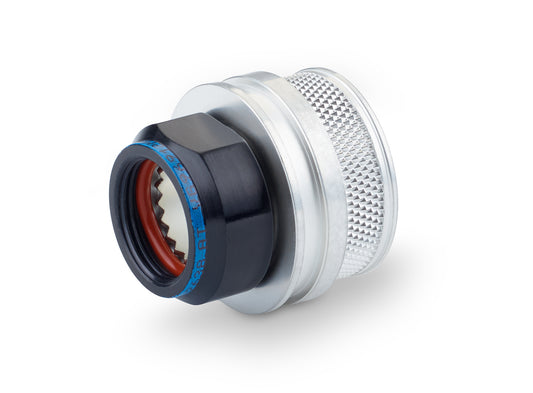

Zubehör
Die Serie bietet folgendes Zubehör:
- Crimp-Kontakte
- Lichtwellenleiterkontakte
- Koaxiale Kontakte
- Blindstopfen
- Blinddosen
- Dichtungen
- Transportschutzkappen (Kunststoff)
- Schutzkappen (Metall)
- Werkzeuge
Elektrische Daten / Kontakte
max. Strom pro Kontakt
23A
EMI/RFI Schutz
Elektrisch leitfähige Gehäuse-Oberflächen und Endgehäuse für den Anschluss eines Schirmgeflechts ermöglichen eine Abschirmwirkung zwischen Stecker, Steckdose, Endgehäuse und Abschirmgeflecht des Kabels gegen elektromagnetische Störungen.
Kontaktauswahl
SJT & VG96912:
Crimp-Kontakte,
Anschlussquerschnitt: AWG 28 - 12
Leiterplattenkontakte
Lötkontakte (nur für hermetisch dichte Dosen)
SJT:
Koax-Kontakte
Lichtwellenleiterkontakte
Wickelkontakte
Polbilder
Anzahl an Kontakten: 2-128
Anzahl an Polbildern: SJT: 32 / VG96912: 31
Mechanische Eigenschaften
Temperatureinsatzbereich
-65°C bis +175°C
Schutzart
IPx8 (0,2 bar / 48h)
Steckzyklen
Min. 500
Verriegelung
Drei-Stift-Bajonett:
- Zeit-Sparend: Schnelle Verriegelung dank 1/4 Drehung
- Sicherheit: akustischer Indikator bestätigt die volle Verriegelung
- Vibrationsfest: Schützt vor ungewolltem Entriegeln durch Vibration
Schock
Halbsinus : 500m/s², 11ms
Vibration
200m/s² von 10 bis 2000Hz
rauschförmig 5-500Hz
Norm / Standard
VG96912
Amphenol-Air LB ist in den Ausführungen Zinn Zink (J) und Marine Bronze (B) VG96912 zugelassen und VG95212 (LZB) gelistet, sowie Stahl bei den hermetischen Bauformen.
Gemäß der offiziellen Mitteilung des BAAINBw laufen die Zulassungsurkunden für kadmierte bzw. Cr-VI-haltige Steckverbinder zum 30.06.2026 für alle Hersteller aus.
AA96912
Um eine langfristige Versorgungssicherheit für die kadmierte Ausführung über den 30.06.2026 hinaus zu gewährleisten hat Amphenol Air-LB den Herstellerstandard AA96912 eingeführt. Dieser basiert konstruktiv auf der VG96912 und ist hinsichtlich Form, Fit und Function vollständig kompatibel.
Die Systematik des Bestellschlüssels ermöglicht eine einfache und direkte Umschlüsselung von VG96912 auf AA96912.
SJT
Die Serie SJT vonAmphenol-Air LB hat den technischen Aufbau wie VG96912 und ist das kommerzielle Äquivalent dazu. SJT bietet jedoch neben den in der Norm beschriebenen Ausführungen eine zusätzliche Auswahl an Bauformen, Polbildern und Ausführungen unter der Herstellerteilekennzeichnung.
Die Serie wird permanent an neue Anforderungen weiterentwickelt und kundenspezifisch maßgeschneidert.

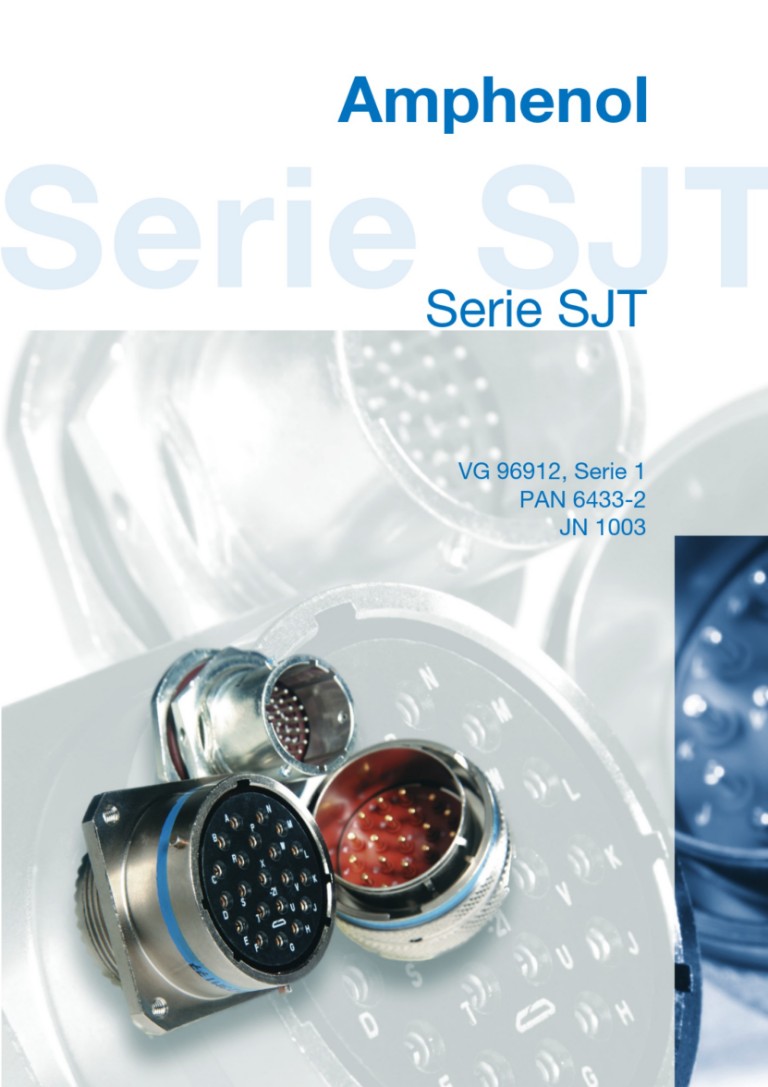

VG96912 / SJT | Katalog V13022026
DE
Download:
VG96912 / SJT | Katalog V13022026
EN
Download:

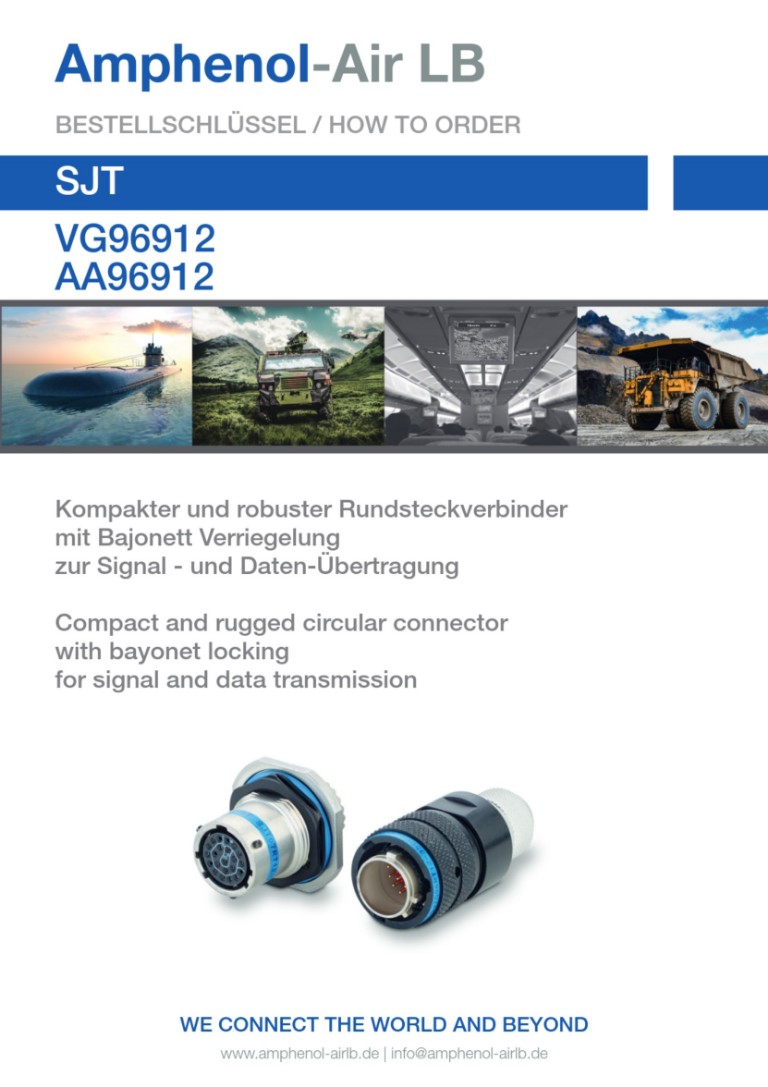

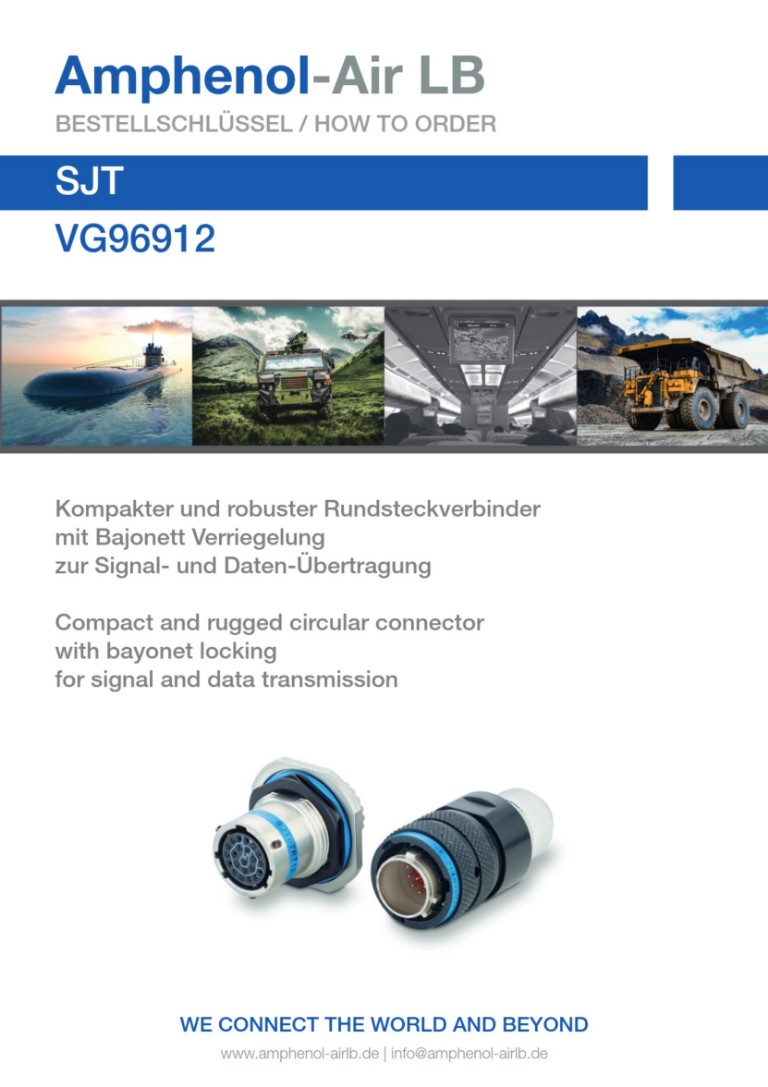

VG96912 / AA96912 / SJT | Bestellschlüssel V02/2026
DE / EN
Download:

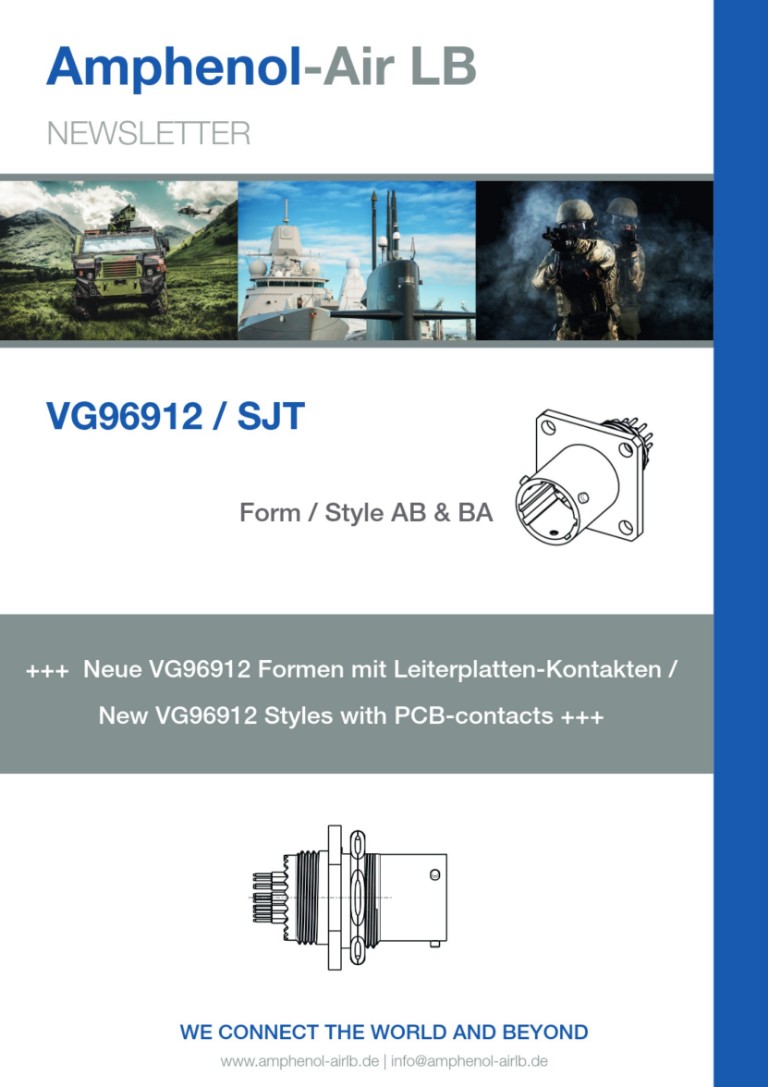

VG96912 / SJT AB, BA | Newsletter V08/25
EN / DE
Download:
Mitteilung zu kadmierten / Cr-VI-haltigen VG-Steckverbindern
Download:
IMPORTANT NOTIFICATION regarding cadmium-plated / Cr-VI-containing VG connectors
Download:
SJT Datenstecker | Katalog
DE
Download:

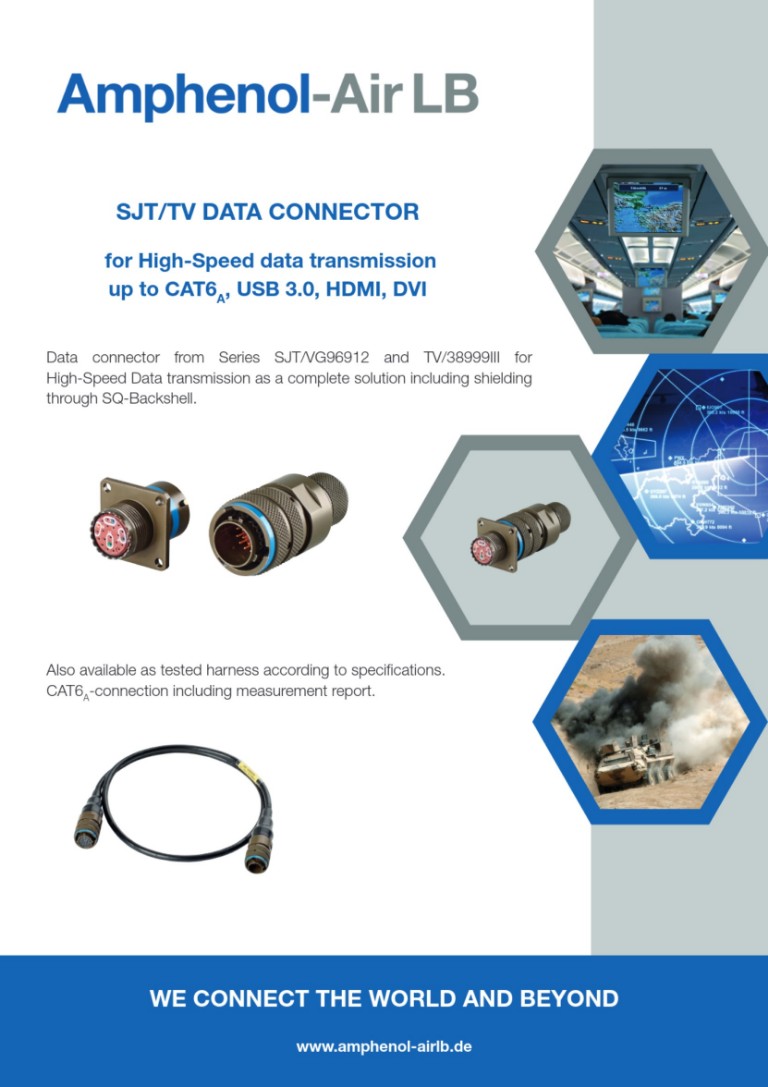

SJT Dataconnector | Katalog
EN
Download:
J Plating | Broschüre V03/2024
DE / EN
Download:

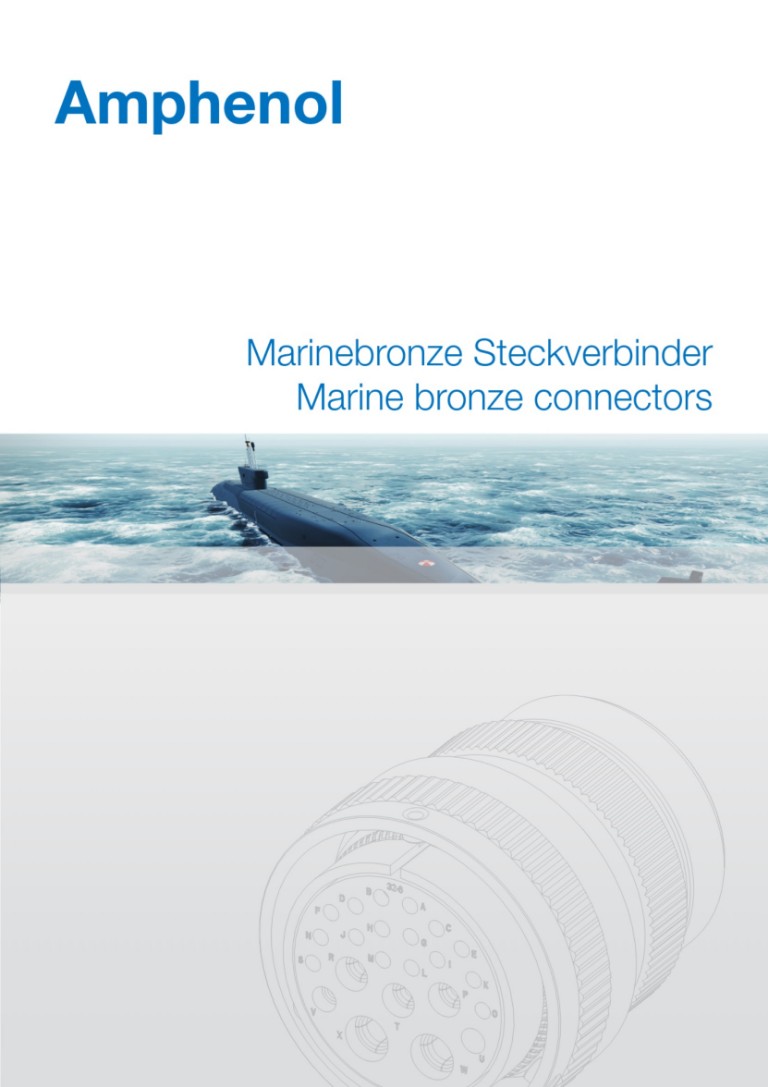

Marine Bronze | Broschüre V171120
DE / EN
Download:
Technische Informationen
Anwendungen / Marktsegmente
Daten- und Signal-Übertragung bei hoher Vibration bzw. in rauer Umgebung z.B.
(Bundeswehr-) Verteidigungsgeräte, militärische Fahrzeuge, Marine Anwendungen, Küstennahe Anwendung, U-Boote, Schifffahrt,
C5ISR - Führung, Information, Kommunikation, Computersysteme, Nachrichtenwesen, Cyber, Überwachung und Aufklärung,
Schwere Nutzfahrzeuge, Baumaschinen, Bergbau, Maschinenbau, Diagnose/Messtechnik, Robotik
Defense
Marine
Industrie
Material / Ausführung
Kontakte: Kupferlegierung hart vergoldet
Isolator: Kunststoff / Fluor-Silikon
Gehäuse:
Amphenol-Air LB fertigt am Standort Saarlouis die folgenden Ausführungen:
SJT:
023: Aluminiumlegierung mit Oberflächen-Beschichtung vernickelt
029J: Aluminiumlegierung, Oberfläche Zink-Zinn-beschichtet und/oder schwarz anodisiert
014: Aluminiumlegierung mit Oberflächen-Beschichtung kadmiert
F6: Marine Bronze
AA96912:
ohne Angabe: Aluminiumlegierung mit Oberflächen-Beschichtung kadmiert
VG96912:
J: Aluminiumlegierung, Oberfläche Zink-Zinn-beschichtet und/oder schwarz anodisiert
B: Marine Bronze
Zink-Zinn und/oder schw.anodisiert
SJT: 029J / VG96912: J
- RoHS-konform: Ja
- Salzsprühtestdauer: 5d
- Elektrisch leitfähig: Ja
Marine Bronze
SJT: F6 / VG96912: B
- RoHS-konform: Ja
- Salzsprühtestdauer: 5d
- Elektrisch leitfähig: Ja
Vernickelt
SJT: 023
- RoHS-konform: Ja
- Salzsprühtestdauer: 48h
- Elektrisch leitfähig: Ja
Kadmiert
SJT: 014 / AA96912: Ohne Angabe
- RoHS-konform: Nein
- Salzsprühtestdauer: 5d
- Elektrisch leitfähig: Ja
Bauformen / Lieferumfang / Zubehör
Gehäusegrößen
Gehäusegrößen Anzahl: 9
Gehäusegrößen Bezeichnung:
8 / 10 / 12 / 14 / 16 / 18 / 20 / 22 / 24
Kodierung
Bei Anwendungen mit mehreren Steckverbindern mit dem gleichem Polbild, können diese gegen ein Fehlstecken durch Kodierungen geschützt werden
Anzahl Kodiermöglichkeiten: 5
Bezeichnung der Kodierungen:
N / A / B / C / D
Art der Kodierung: Gehäuse
Lieferumfang
Kontakte sind standardmäßig enthalten: Ja
Endgehäuse ist enthalten: Nein
Flanschsteckdose
Für Vorder- und Hinterwandmontage
Crimpkontakte
SJT: Form 00RT
AA96912: Form A
VG96912: Form A
Flanschsteckdose
Für Vorder- und Hinterwandmontage
- Leiterplattenkontakte, montiert
SJT: Form 00AB
AA96912: Form AB
VG96912: Form AB
- Leiterplattenkontakte, lose beiliegend
SJT: Form 00GS
Flanschsteckdose
Für Vorder- und Hinterwandmontage
Wickelkontakte
SJT: Form 00WW
Flanschsteckdose
Für Hinterwandmontage
4 Gewindebohrungen
- Leiterplattenkontakte, montiert
SJT: Form 00GS M947
- ohne Kontakte
SJT: Form 00GS M947 LC
Flanschsteckdose
Für Hinterwandmontage
Crimpkontakte
SJT: Form P00RT
AA96912: Form AA
VG96912: Form AA
Flanschsteckdose
Für Hinterwandmontage
Leiterplattenkontakte, lose beiliegend
SJT: Form P00GS
Einlochsteckdose
Für Hinterwandmontage
Crimpkontakte
SJT: Form 07RT
AA96912: Form B
VG96912: Form B
Einlochsteckdose
Für Hinterwandmontage
- Leiterplattenkontakte, montiert
SJT: Form 07BA
AA96912: Form BA
VG96912: Form BA
- Leiterplattenkontakte, lose beiliegend
SJT: Form 07GS
Einlochsteckdose
Für Hinterwandmontage
Wickelkontakte
SJT: Form 07WW
Gerader Stecker
Crimpkontakte
SJT: Form 06RT
AA96912: Form E
VG96912: Form E
- 360° HF dicht
SJT: Form G06RT
AA96912: Form D
VG96912: Form D
Kabelverlängerungsdose
Crimpkontakte
SJT: Form 01RT
AA96912: Form X
VG96912: Form X
Steckdose mit Lötflansch
Hermetisch dicht
Lötkontakte
SJT: Form IY
AA96912: Form C
VG96912: Form C
Zubehör
Die Serie bietet folgendes Zubehör:
- Crimp-Kontakte
- Lichtwellenleiterkontakte
- Koaxiale Kontakte
- Blindstopfen
- Blinddosen
- Dichtungen
- Transportschutzkappen (Kunststoff)
- Schutzkappen (Metall)
- Werkzeuge
Elektrische Daten / Kontakte
max. Strom pro Kontakt
23A
EMI/RFI Schutz
Elektrisch leitfähige Gehäuse-Oberflächen und Endgehäuse für den Anschluss eines Schirmgeflechts ermöglichen eine Abschirmwirkung zwischen Stecker, Steckdose, Endgehäuse und Abschirmgeflecht des Kabels gegen elektromagnetische Störungen.
Kontaktauswahl
SJT & VG96912:
Crimp-Kontakte,
Anschlussquerschnitt: AWG 28 - 12
Leiterplattenkontakte
Lötkontakte (nur für hermetisch dichte Dosen)
SJT:
Koax-Kontakte
Lichtwellenleiterkontakte
Wickelkontakte
Polbilder
Anzahl an Kontakten: 2-128
Anzahl an Polbildern: SJT: 32 / VG96912: 31
Mechanische Eigenschaften
Temperatureinsatzbereich
-65°C bis +175°C
Schutzart
IPx8 (0,2 bar / 48h)
Steckzyklen
Min. 500
Verriegelung
Drei-Stift-Bajonett:
- Zeit-Sparend: Schnelle Verriegelung dank 1/4 Drehung
- Sicherheit: akustischer Indikator bestätigt die volle Verriegelung
- Vibrationsfest: Schützt vor ungewolltem Entriegeln durch Vibration
Schock
Halbsinus : 500m/s², 11ms
Vibration
200m/s² von 10 bis 2000Hz
rauschförmig 5-500Hz
Norm / Standard
VG96912
Amphenol-Air LB ist in den Ausführungen Zinn Zink (J) und Marine Bronze (B) VG96912 zugelassen und VG95212 (LZB) gelistet, sowie Stahl bei den hermetischen Bauformen.
Gemäß der offiziellen Mitteilung des BAAINBw laufen die Zulassungsurkunden für kadmierte bzw. Cr-VI-haltige Steckverbinder zum 30.06.2026 für alle Hersteller aus.
AA96912
Um eine langfristige Versorgungssicherheit für die kadmierte Ausführung über den 30.06.2026 hinaus zu gewährleisten hat Amphenol Air-LB den Herstellerstandard AA96912 eingeführt. Dieser basiert konstruktiv auf der VG96912 und ist hinsichtlich Form, Fit und Function vollständig kompatibel.
Die Systematik des Bestellschlüssels ermöglicht eine einfache und direkte Umschlüsselung von VG96912 auf AA96912.

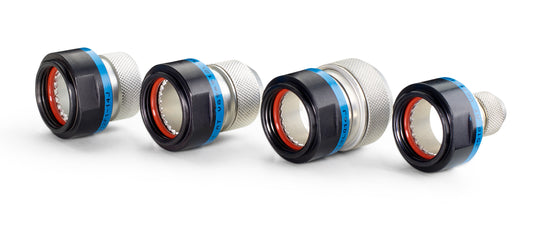

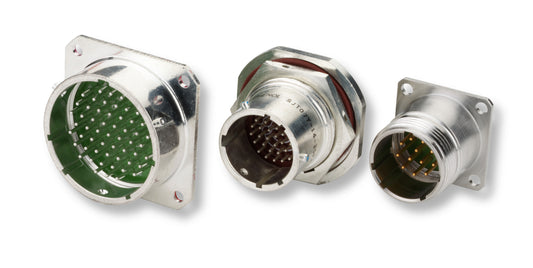

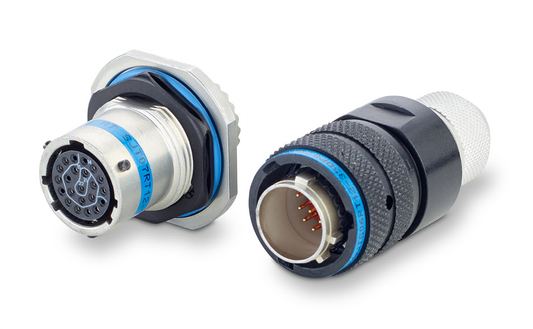

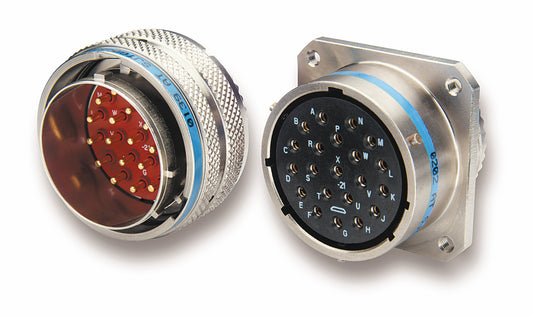

SJT
Die Serie SJT vonAmphenol-Air LB hat den technischen Aufbau wie VG96912 und ist das kommerzielle Äquivalent dazu. SJT bietet jedoch neben den in der Norm beschriebenen Ausführungen eine zusätzliche Auswahl an Bauformen, Polbildern und Ausführungen unter der Herstellerteilekennzeichnung.
Die Serie wird permanent an neue Anforderungen weiterentwickelt und kundenspezifisch maßgeschneidert.
Dokumente
VG96912 / SJT | Katalog V13022026
DE
Download:
VG96912 / SJT | Katalog V13022026
EN
Download:
VG96912 / AA96912 / SJT | Bestellschlüssel V02/2026
DE / EN
Download:
VG96912 / SJT AB, BA | Newsletter V08/25
EN / DE
Download:
Mitteilung zu kadmierten / Cr-VI-haltigen VG-Steckverbindern
Download:
IMPORTANT NOTIFICATION regarding cadmium-plated / Cr-VI-containing VG connectors
Download:
SJT Datenstecker | Katalog
DE
Download:
SJT Dataconnector | Katalog
EN
Download:
J Plating | Broschüre V03/2024
DE / EN
Download:
Marine Bronze | Broschüre V171120
DE / EN
Download:
Videos
3D Modelle
Fragen oder Anliegen?
Kontakt aufnehmen
Wählen Sie Ihr Anliegen, damit wir Ihnen gezielt und schnellstmöglich weiterhelfen können.
Unser Team steht bereit, sich um Ihre Anfrage zu kümmern und Ihnen den bestmöglichen Service zu bieten.
SSL geschützt + DSGVO konform
Kontaktanfrage erfolgreich versendet!
Wir werden Ihr Anliegen prüfen und uns schnellst möglichst mit Ihnen in Verbindung setzen.
FAQ & Kundenservice
