Eigenschaften
- Optischer Daten-Steckverbinder
- 2 oder 4 Kanäle
- Multimode und Singlemode
- Strahlenaufweitende Linsen
- Hermaphroditischer Verschluss
- Min. 3000 Steckzyklen
- Rückfluss-Dämpfung: >34dB
- Temperatureinsatzbereich: von -46°C bis +71°C
Technische Informationen

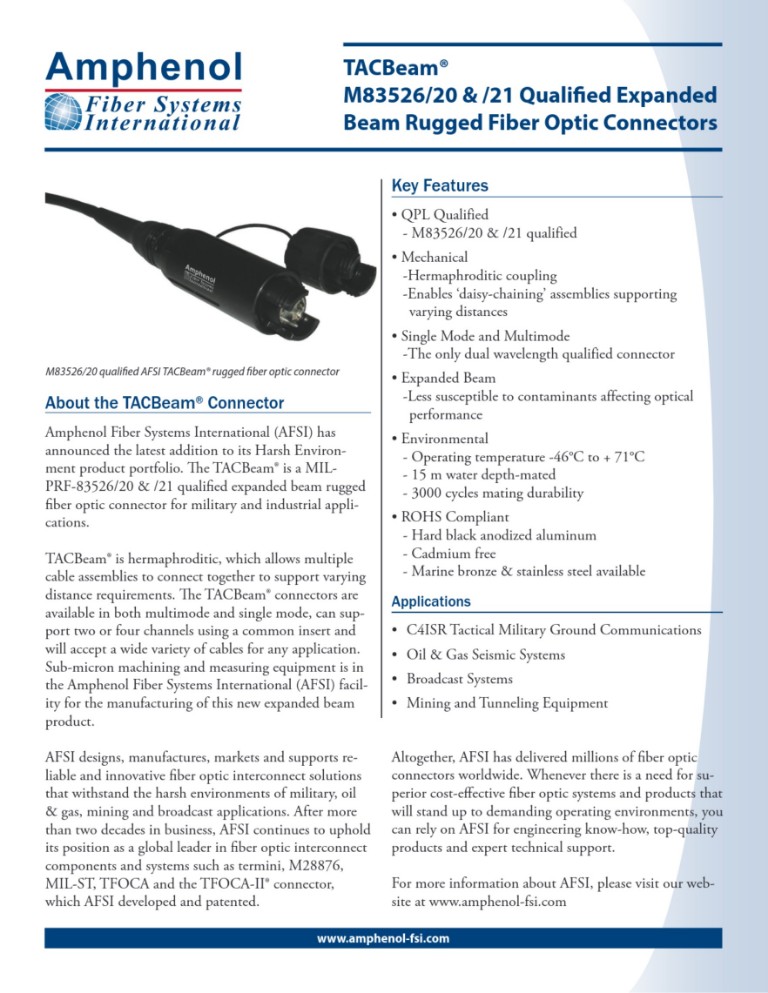

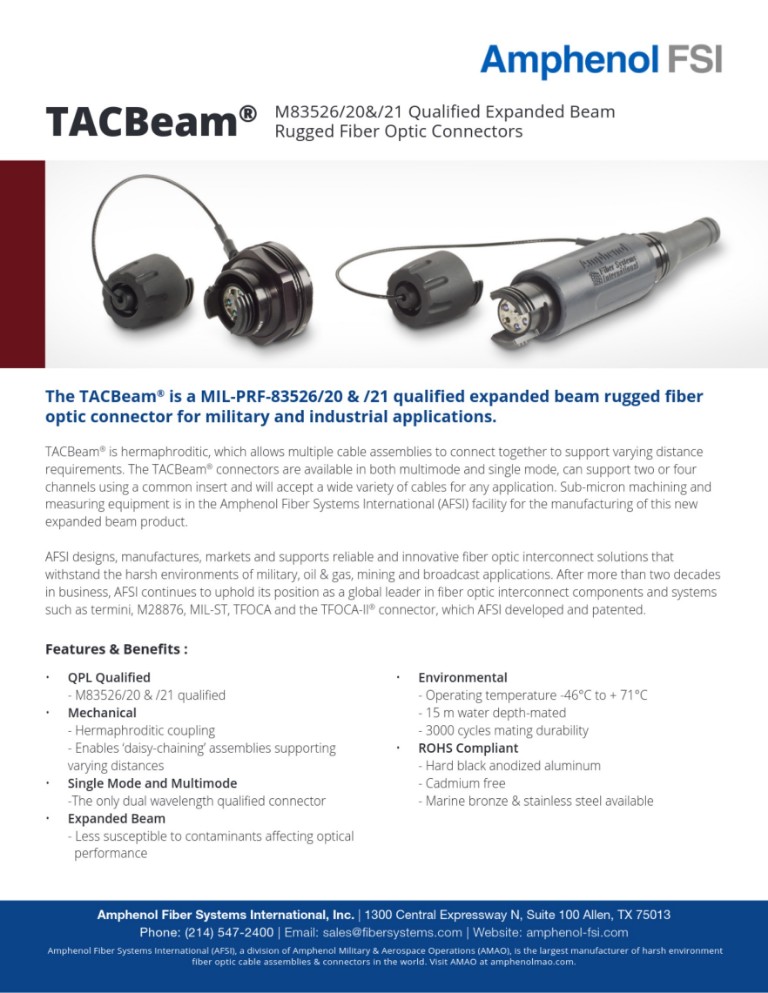

Dokumente
Videos
3D Modelle
Anwendung / Marktsegmente
Daten-Übertragung bei hoher Vibration bzw. in rauer Umgebung
(Bundeswehr) Verteidigungsgeräte, Militär-Fahrzeuge, Marine Anwendungen, Küstennahe Anwendung, U-Boote
C5ISR - Führung, Information, Kommunikation, Computersysteme, Cyber, Nachrichtenwesen, Überwachung und Aufklärung
Schwere Nutzfahrzeuge, Baumaschinen, Maschinenbau, Robotik, Bergbau, Diagnose/Messtechnik
Defense
Marine
Industrie
Material / Ausführung
Isolator: Edelstahl
Ferrulen: Edelstahl & Keramik
Gehäuse:
Die Linsenstecker sind verfügbar in den folgenden Ausführungen:
MIL-DTL-83526, VG95319-100, -101
ohne Angabe: Aluminiumlegierung mit Oberflächen-Beschichtung eloxiert (schwarz eingefärbt)
VG95319-102:
B: Marine Bronze
TACBeam:
3: Aluminiumlegierung mit Oberflächen-Beschichtung eloxiert (schwarz eingefärbt)
C / F: Edelstahl
B: Messing
A: Marine Bronze
schwarz eloxiert
Marine Bronze
Bauformen / Lieferumfang
Lieferumfang
Ferrulen/Termini sind enthalten: Ja
Endgehäuse ist enthalten: Ja

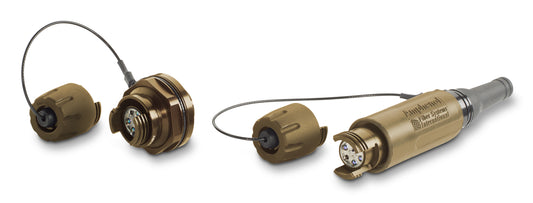

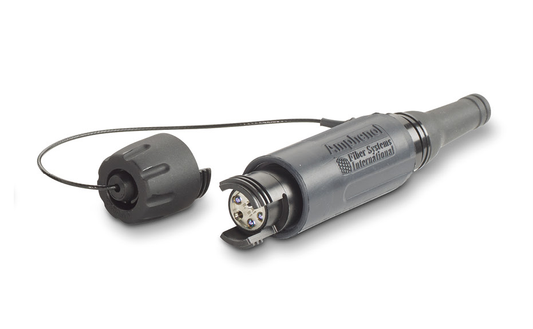

Stecker
MIL-PRF-83526: M83526/20
VG95319-100: M83526/20
VG95319-102: VG95319-102B
TACBeam: EB4H-1000

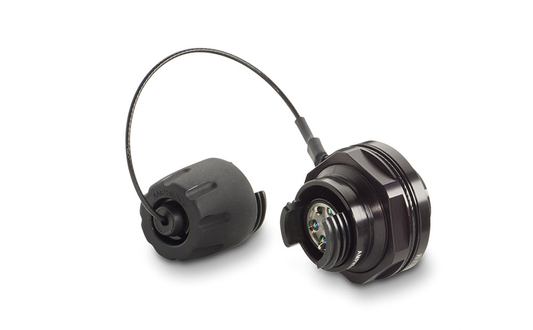

Einloch Steckdose
MIL-PRF-83526: M83526/21
VG95319-101: M83526/21
VG95319-102: VG95319-102A
TACBeam: EB4H-8000, EB4H-8280
Technische Eigenschaften
Technologie
Strahlenaufweitende Linsen
weniger anfällig gegen Schmutz und Staub
leicht zu Reinigen
dadurch weniger Beeinträchtigung der optischen Leistung
Fasertyp
Multimode
Singlemode
Ferrulen
Passend für 125μm
Wellenlänge: 850/1300nm, 1310nm, 1550nm, 1310/1550nm
Rückflussdämpfung (gesteckt)
>34dB
Verriegelung
Hermaphroditisches Gewinde
Gehäuseformen sind untereinander steckbar
ermöglicht Kabelverlängerungen für unterschiedliche Entfernungen
Steckzyklen
min. 3000
Polbilder
Anzahl an Kanälen: 2-4
Anzahl an Polbildern: 2
Temperatureinsatzbereich
-46°C bis +71°C
Vibration
Gemäß EIA/TIA-455-11: Sinusförmige Prüfung, Zustand III (bei 40 g), sowie Zufallsprüfung, Zustand IV (Kategorie C), für eine Dauer von 1,5 Stunden.
Schock
Gemäß EIA/TIA-455-14, Prüfbedingung A
Norm / Standard
VG95319-100, -101, MIL-PRF-83526
Die Norm VG95319-100 und -101 übernimmt die US Norm MIL-PRF-83526 (Teil 20/21) unverändert.
Die Norm VG95319-102 ergänzt die US Norm MIL-PRF-83526 (Teil 20/21) bzw. VG95319-100 und -101 um das Material Marine Bronze.
Amphenol-Air LB ist zugelassen nach VG95319-100, -101 und -102 und VG95212 (LZB) gelistet und liefert ebenfalls die Steckverbinder gem. MIL-DTL-83526.
Die Serie TACBeam hat den technischen Aufbau wie VG95319 – 100, - 101 und -102 bzw. MIL-PRF-83526 und ist das kommerzielle Äquivalent dazu. TACBeam Steckverbinder bieten jedoch neben den in der Norm beschriebenen Ausführungen eine zusätzliche Auswahl an Bauformen und Materialien unter der Herstellerteilekennzeichnung.
Die Serie wird permanent an neue Anforderungen weiterentwickelt und kundenspezifisch maßgeschneidert.
