Eigenschaften
- Leistungs-Steckverbinder: bis zu 230A
- Signal-Steckverbinder
- Daten-Steckverbinder: Das Polbild 13-35 ist getestet bis CAT6A (10Gbit/s gem. DIN EN 50173-1, bis 500 MHz)
- Hohe Kontaktdichte: bis zu 187 Kontakte pro Steckverbinder, ideal für Anwendungen auf kleinem Raum
- Leichtgewichtige Gehäuse aus Composite oder Aluminium oder besonders robuste Gehäuse aus Edelstahl oder Marine Bronze
- Schnittstellen-Dichtung: Schützt vor elektrolytischer Korrosion an den Kontakten
- Kontaktschutz: Schütz die Stiftkontakte vor Berührung und Beschädigung (z.B. beim Blindstecken)
- Fünf Führungsnuten für müheloses Stecken
- Große Auswahl an Ausführungen, Polbildern und Kontakten, wie AWG Crimp-Kontakte für Signal, Leistung und Daten, Hochgeschwindigkeits-Kontakte, Coax, Twinax, Quadrax, Octomax, diff. Twinax, Thermoelemente und Lichtwellenleiter-Termini sowie MPO Stecker ermöglicht vielseitige Anwendungen
- Steckverbinder mit EN3645 Qualifizierung müssen höhere Blitzschutzanforderungen erfüllen (bis 15kA) und sind u.a. geeigenet für Aluminiumleitungen.
- Sonderbauformen lieferbar, zum Beispiel Lanyard Stecker, hermetisch dichte Dosen, Filter oder Stand-Off (Doppel-Flansch) Steckdosen und integrierte Endgehäuse
- EMI/RFI Schutz
- Schutzart: IP68 (0,2 Bar/ 48h)
- Temperatureinsatzbereich: -65°C bis +200°C
Technische Informationen
Dokumente
Videos
3D Modelle
Anwendungen / Marktsegmente
Stromsysteme, Daten-, Signal- und Video- Übertragung bei hoher Vibration bzw. in rauer Umgebung:
Militärische und zivile Luftfahrt, Bordunterhaltungssysteme
(Bundeswehr-) Verteidigungsgeräte, militärische Fahrzeuge, Raketen und Artillerie, C5ISR - Führung, Information, Kommunikation, Computersysteme, Cyber, Nachrichtenwesen, Überwachung und Aufklärung, Marine Anwendungen, Küstennahe Anwendung, U-Boote, Schifffahrt
Raumfahrt, Satelliten
Schwere Nutzfahrzeuge, Baumaschinen, Bergbau, Maschinenbau, Schweißtechnik, Diagnose/Messtechnik, Robotik, Temperaturmessung
städtische Transportsysteme im Luftraum „EVTOL“
Defense
Raum- und Luftfahrt
Marine
Urban Air Mobility
Industrie
Unmanned Systems
Ausführungen / Material
Isolator: Thermoplast und Silikon Elastomer
Kontakte: Kupferlegierung, vergoldet auf Nickel, min. 1,27ⴗm
Gehäuse:
Amphenol-Air LB fertigt am Standort Saarlouis die folgenden Ausführungen:
(Eine vollständige Auflistung der lieferbaren Ausführungen finden Sie in den Katalogen)
MIL-DTL-38999 Serie III:
F: Aluminiumlegierung mit Oberflächen-Beschichtung vernickelt
W: Aluminiumlegierung mit Oberflächen-Beschichtung kadmiert
Z: Aluminiumlegierung mit Oberflächen-Beschichtung Zink-Nickel (schwarz eingefärbt)
VG95319-1006, -1007 und -1008:
F: Aluminiumlegierung mit Oberflächen-Beschichtung vernickelt
W: Aluminiumlegierung mit Oberflächen-Beschichtung kadmiert

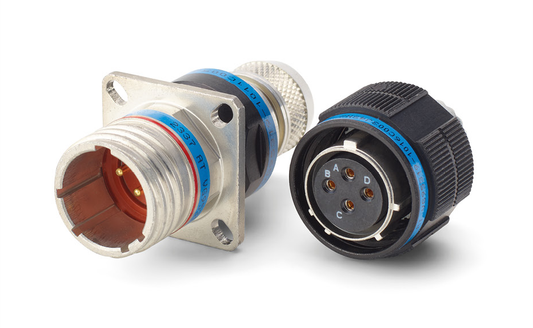

VG95319-1016:
J: Aluminiumlegierung, Oberfläche Zink-Zinn-beschichtet und/oder schwarz anodisiert
B: Marine Bronze
TV
F: Aluminiumlegierung mit Oberflächen-Beschichtung vernickelt
W: Aluminiumlegierung mit Oberflächen-Beschichtung kadmiert
J: Aluminiumlegierung, Oberfläche Zink-Zinn-beschichtet und/oder schwarz anodisiert
ZN: Aluminiumlegierung mit Oberflächen-Beschichtung Zink-Nickel (schwarz eingefärbt)
B: Marine Bronze
CTV:

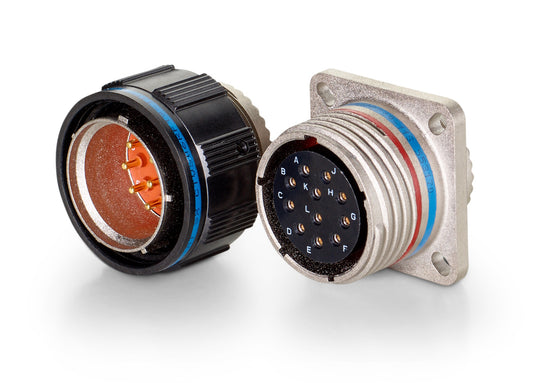

F: Composite mit Oberflächen-Beschichtung vernickelt
W: Composite mit Oberflächen-Beschichtung kadmiert
Zink-Zinn und/oder schw.anodisiert
TV: J (Amphenol Air LB)
VG95319-1016: J
- RoHS-konform: Ja
- Saltsprühtestdauer: 5d
- Elektrisch leitfähig: Ja (2,5mΩ)
- Temperatureinsatzbereich: -65°C bis +175°C
Marine Bronze
TV: B / VG95319-1016: B
- RoHS-konform: Ja
- Salzsprühtestdauer: 5d
- Elektrisch leitfähig: Ja (5mΩ)
- Temperatureinsatzbereich:
-65°C bis +200°C
Vernickelt
TV: F / CTV: F / D38999: F
VG95319-1006, -1007, -1008 : F
VG95319-1016: N (nur für Form N)
- RoHS-konform: Ja
- Salzsprühtestdauer: 48h
- Elektrisch leitfähig: Ja (1mΩ)
- Temperatureinsatzbereich:
-65°C bis +200°C

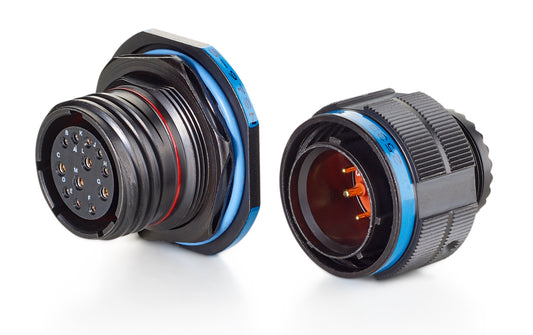

Zink-Nickel
TV: ZN / D38999: Z
- RoHS-konform: Ja
- Salzsprühtestdauer: 500h
- Elektrisch leitfähig: Ja (2,5mΩ)
- Temperatureinsatzbereich:
-65°C bis +175°C

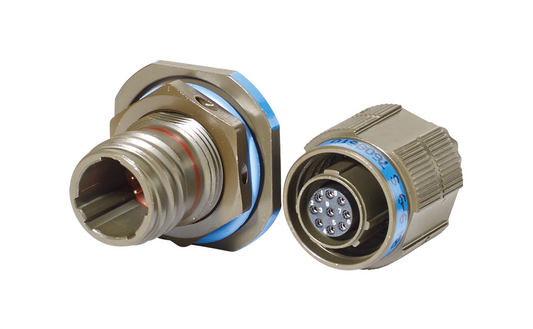

Kadmiert
TV: W / CTV: W / D38999: W
VG95319-1006, -1007, -1008: W
- RoHS-konform: Nein
- Salzsprühtestdauer: 500h
- Elektrisch leitfähig: Ja (2,5mΩ)
- Temperatureinsatzbereich:
-65°C bis +175°C
Bauformen / Lieferumfang / Zubehör
Gehäuse
Gehäusegrößen Anzahl: 9
Gehäusegrößen Bezeichnung:
MIL-DTL-38999 III:
A / B / C / D / E / F / G / H / J
TV / CTV:
09 / 11 / 13 / 15 / 17 / 19 / 21 / 23 / 25
VG95319-1006, -1007, -1008:
A / B / C / D / E / F / G / H / J
VG95319-1016:
001 / 002 / 003 / 004 / 005 / 006 / 007 / 008 / 009
Kodierung
Bei Anwendungen mit mehreren Steckverbindern mit dem gleichem Polbild, können diese gegen ein Fehlstecken durch Kodierungen geschützt werden
Anzahl Kodiermöglichkeiten: 6
Bezeichnung der Kodierungen:
N (Normal) / A / B / C / D / E
Art der Kodierung: Gehäuse
Lieferumfang
Kontakte sind standardmäßig enthalten:
MIL-DTL-38999 III: Wählbar
TV / CTV: ja
VG95319-1006, -1007, -1008: Wählbar
VG95319-1016: Wählbar
Endgehäuse ist enthalten: Nein (Ausnahme TV Mod. F472)
Flanschsteckdose für Hinterwandmontage
MIL-DTL-38999 III: D38999/20
VG95319-1006; -1007; -1008: VG95319-1006
VG95319-1016: Form A
TV: TVP*00
CTV: CTVP*00
Einloch Steckdose für Hinterwandmontage
VG95319-1006; -1007; -1008: VG95319-1007
VG95319-1016: Form B
MIL-DTL-38999 III: D38999/24
TV: TV*07
CTV: CTV*07
Gerader Stecker 360° HF dicht
VG95319-1006; -1007; -1008: VG95319-1008
VG95319-1016: Form C
MIL-DTL-38999 III: D38999/26
TV: TV*06
CTV: CTV*06
Geräte-Flanschsteckdose für Vorderwandmontage
TV: TVP*02
CTV: CTVP*02
(Auf Anfrage, Sonder-Gehäuseform)
Kabelverlängerungssteckdose
TV: TV*01
CTV: CTV*01
(Auf Anfrage, Sonder-Gehäuseform)
Doppel-Flansch-Einlochdose zur Hinterwandmontage
VG95319-1016: H
TV: TVP07*CI*F459
Doppel-Flansch-Dosen zur Hinterwandmontage
VG95319-1016: G
TV: TVP00*CI*F459
Schottdurchführung
VG95319-1006; -1007; -1008: -
VG95319-1016: N (in Zulassung)
MIL-DTL-38999 III: -
TV: TVB
CTV: -
Hermetisch dichte Dosen
MIL_DTL-38999 III: D38999/21 /23 /25 /27
TV: TVPS02Y/TVPS02YS / TVS07Y / TVS07YN / TVSIY / TVSIYN
TV*00/07*ET* - Enhanced sealing
10-62650* / 10-62647* / 10-62648* / 10-62649*
Sonstige Bauformen
TV*40/47*P or S 15/25/35 - Doppel-Flanschsteckdose, PCB Kontakte
TV*07*F059/F058 - Reduzierte Doppel-Flanschsteckdose, Einlochmontage, PCB Kontakte
TV*00/07-*F312/F311 - reduzierter Flansch, Einlochmontagedose
CTV*10/12*P15/P25/P35/S15/S25/S35 - Flanschsteckdose mit Gewinde-Löchern, PCB Kontakte
CTV*40/47*P or S 15/25/35 - Doppel-Flanschsteckdose, PCB Kontakte
CTV*G - geerdete Inserts
CTV*Q/GQ - Einsätze für Quadrax und diff. Twinax, geerdet
TV*G - geerdete Inserts
TV*Q/GQ - Einsätze für Quadrax und diff. Twinax, geerdet
TV 00/01/07/06*F472* - integriertes Endgehäuse
PTV- vergossene Version

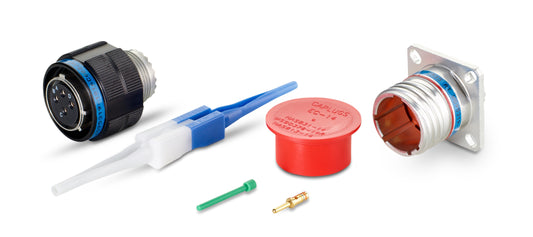

Zubehör
Die Serie bietet folgendes Zubehör:
- Crimp-Kontakte u.a.:
- Coax
- Twinax / diff. Twinax
- Quadrax
- Octomax / Octonet

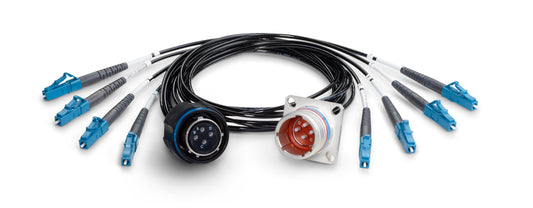

- Lichtwellenleiter-Termini
- Blindstopfen
- Blinddose
- Schutzkappen (Metall)
- Werkzeuge
Elektrische Eigenschaften / Kontakte
max. Strom pro Kontakt
230A
Polbilder
Anzahl an Kontakten: 1-187
EMI/RFI Schutz
Elektrisch leitfähige Gehäuse-Oberflächen und Endgehäuse für den Anschluss eines Schirmgeflechts ermöglichen eine Abschirmwirkung zwischen Stecker, Steckdose, Endgehäuse und Abschirmgeflecht des Kabels gegen elektromagnetische Störungen.
Kontaktauswahl
Crimp-Kontakt Anschlussquerschnitt:
AWG 28 - 0
wahlweise Leiterplattenkontakte verfügbar
sowie: Coax, Twinax, Quadrax, diff. Twinax, Octonet, Octomax
Lichtwellenleiter Termini
Adapterinsert für MPO Stecker
Thermoelemente
1500 Steckzyklen Sonderkontakte (nur für CTV)
Eyelet Contacts (Hermetisch dichte Dosen)
Mechanische Eigenschaften
Temperatureinsatzbereich
-65°C bis +200°C
Schutzart
IPx8 (0,2 bar / 48h)
Steckzyklen
TV: min. 500
CTV : min. 1500 (mit Sonderkontakt)
VG95319-1006; -1007; -1008: min. 500
MIL-DTL-38999 III : min. 500 / 1500 (Composite Gehäuse mit Sonderkontakt)
VG95319-1016 : min. 500
Verriegelung
Tri-Start Gewinde-Verriegelung
- Zeit-Sparend: Schnelle Verriegelung Dank 360° Drehung
- Sicherheit: Akustischer und optischer Indikator bestätigt die volle Verriegelung, mit Überdrehschutz
- Vibrationsfest: Schützt vor ungewolltem Entriegeln durch Vibration
Schock
Halbsinus 3000m/s², 3ms, nach EIA364.27
Vibration
600m/s² von 140-2000Hz, nach EIA364.27
Norm / Standard
Amphenol-Air LB ist VG95319-1006, -1007, -1008, -1016 zugelassen und VG95212 (LZB) gelistet sowie zertifizierte Fertigungsstätte für MIL-DTL-38999 Serie III.
Die strengen Spezifikationen der MIL-DTL-38999 Serie III definieren zwei Wand-Steckdosen und einen Stecker, sowie hermetische Steckdosen, Lanyard-Stecker und Schutzkappen. Zahlreiche Ausführungen und Polbilder sind genormt.
Die VG95319-1006, -1007 und -1008 basiert auf der MIL-DTL-38999 Serie III und erweitert diese um VG95319-1012 Polbilder und VG95319-1010 Sechskantmuttern, jedoch in einer kleineren Auswahl an Ausführungen.
Die VG95319-1016 ist die Erweiterung der VG95319-1006, -1007 und -1008 um VG-Ausführungen, die nicht in der MIL-DTL-38999 Serie III aufgeführt sind: Marine Bronze (B), Zink-Zinn (J), und diverse Bauformen wie z.B. D,E,F (MPO), K,L,M (TV-SIM), G,H (Doppelflansch) und N (Schottdurchführung)
Die Steckverbinder können wir ebenfalls EN3645 qualifiziert liefern.
TV / CTV
Die TV / CTV Serie hat den technischen Aufbau wie MIL-DTL-38999 Serie III, VG95319-1006, -1007, -1008, -1016, EN3645, BACC63 und ist das kommerzielle Äquivalent dazu. Die TV / CTV Serie bietet neben den in der Norm beschriebenen Konfigurationen eine zusätzliche Auswahl Bauformen, Kontakten, Polbilder und Ausführungen unter der Herstellerteilekennzeichnung.
Die Serie wird permanent an neue Anforderungen weiterentwickelt und kundenspezifisch maßgeschneidert.
Technische Informationen
Anwendungen / Marktsegmente
Stromsysteme, Daten-, Signal- und Video- Übertragung bei hoher Vibration bzw. in rauer Umgebung:
Militärische und zivile Luftfahrt, Bordunterhaltungssysteme
(Bundeswehr-) Verteidigungsgeräte, militärische Fahrzeuge, Raketen und Artillerie, C5ISR - Führung, Information, Kommunikation, Computersysteme, Cyber, Nachrichtenwesen, Überwachung und Aufklärung, Marine Anwendungen, Küstennahe Anwendung, U-Boote, Schifffahrt
Raumfahrt, Satelliten
Schwere Nutzfahrzeuge, Baumaschinen, Bergbau, Maschinenbau, Schweißtechnik, Diagnose/Messtechnik, Robotik, Temperaturmessung
städtische Transportsysteme im Luftraum „EVTOL“
Defense
Raum- und Luftfahrt
Marine
Urban Air Mobility
Industrie
Unmanned Systems
Ausführungen / Material
Isolator: Thermoplast und Silikon Elastomer
Kontakte: Kupferlegierung, vergoldet auf Nickel, min. 1,27ⴗm
Gehäuse:
Amphenol-Air LB fertigt am Standort Saarlouis die folgenden Ausführungen:
(Eine vollständige Auflistung der lieferbaren Ausführungen finden Sie in den Katalogen)
MIL-DTL-38999 Serie III:
F: Aluminiumlegierung mit Oberflächen-Beschichtung vernickelt
W: Aluminiumlegierung mit Oberflächen-Beschichtung kadmiert
Z: Aluminiumlegierung mit Oberflächen-Beschichtung Zink-Nickel (schwarz eingefärbt)
VG95319-1006, -1007 und -1008:
F: Aluminiumlegierung mit Oberflächen-Beschichtung vernickelt
W: Aluminiumlegierung mit Oberflächen-Beschichtung kadmiert
VG95319-1016:
J: Aluminiumlegierung, Oberfläche Zink-Zinn-beschichtet und/oder schwarz anodisiert
B: Marine Bronze
TV
F: Aluminiumlegierung mit Oberflächen-Beschichtung vernickelt
W: Aluminiumlegierung mit Oberflächen-Beschichtung kadmiert
J: Aluminiumlegierung, Oberfläche Zink-Zinn-beschichtet und/oder schwarz anodisiert
ZN: Aluminiumlegierung mit Oberflächen-Beschichtung Zink-Nickel (schwarz eingefärbt)
B: Marine Bronze
CTV:
F: Composite mit Oberflächen-Beschichtung vernickelt
W: Composite mit Oberflächen-Beschichtung kadmiert
Zink-Zinn und/oder schw.anodisiert
TV: J (Amphenol Air LB)
VG95319-1016: J
- RoHS-konform: Ja
- Saltsprühtestdauer: 5d
- Elektrisch leitfähig: Ja (2,5mΩ)
- Temperatureinsatzbereich: -65°C bis +175°C
Marine Bronze
TV: B / VG95319-1016: B
- RoHS-konform: Ja
- Salzsprühtestdauer: 5d
- Elektrisch leitfähig: Ja (5mΩ)
- Temperatureinsatzbereich:
-65°C bis +200°C
Vernickelt
TV: F / CTV: F / D38999: F
VG95319-1006, -1007, -1008 : F
VG95319-1016: N (nur für Form N)
- RoHS-konform: Ja
- Salzsprühtestdauer: 48h
- Elektrisch leitfähig: Ja (1mΩ)
- Temperatureinsatzbereich:
-65°C bis +200°C
Zink-Nickel
TV: ZN / D38999: Z
- RoHS-konform: Ja
- Salzsprühtestdauer: 500h
- Elektrisch leitfähig: Ja (2,5mΩ)
- Temperatureinsatzbereich:
-65°C bis +175°C
Kadmiert
TV: W / CTV: W / D38999: W
VG95319-1006, -1007, -1008: W
- RoHS-konform: Nein
- Salzsprühtestdauer: 500h
- Elektrisch leitfähig: Ja (2,5mΩ)
- Temperatureinsatzbereich:
-65°C bis +175°C
Bauformen / Lieferumfang / Zubehör
Gehäuse
Gehäusegrößen Anzahl: 9
Gehäusegrößen Bezeichnung:
MIL-DTL-38999 III:
A / B / C / D / E / F / G / H / J
TV / CTV:
09 / 11 / 13 / 15 / 17 / 19 / 21 / 23 / 25
VG95319-1006, -1007, -1008:
A / B / C / D / E / F / G / H / J
VG95319-1016:
001 / 002 / 003 / 004 / 005 / 006 / 007 / 008 / 009
Kodierung
Bei Anwendungen mit mehreren Steckverbindern mit dem gleichem Polbild, können diese gegen ein Fehlstecken durch Kodierungen geschützt werden
Anzahl Kodiermöglichkeiten: 6
Bezeichnung der Kodierungen:
N (Normal) / A / B / C / D / E
Art der Kodierung: Gehäuse
Lieferumfang
Kontakte sind standardmäßig enthalten:
MIL-DTL-38999 III: Wählbar
TV / CTV: ja
VG95319-1006, -1007, -1008: Wählbar
VG95319-1016: Wählbar
Endgehäuse ist enthalten: Nein (Ausnahme TV Mod. F472)
Flanschsteckdose für Hinterwandmontage
MIL-DTL-38999 III: D38999/20
VG95319-1006; -1007; -1008: VG95319-1006
VG95319-1016: Form A
TV: TVP*00
CTV: CTVP*00

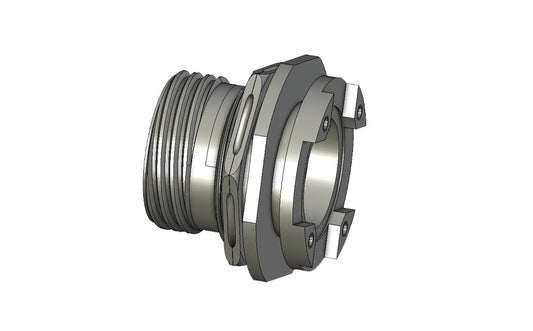

Einloch Steckdose für Hinterwandmontage
VG95319-1006; -1007; -1008: VG95319-1007
VG95319-1016: Form B
MIL-DTL-38999 III: D38999/24
TV: TV*07
CTV: CTV*07
Gerader Stecker 360° HF dicht
VG95319-1006; -1007; -1008: VG95319-1008
VG95319-1016: Form C
MIL-DTL-38999 III: D38999/26
TV: TV*06
CTV: CTV*06
Geräte-Flanschsteckdose für Vorderwandmontage
TV: TVP*02
CTV: CTVP*02
(Auf Anfrage, Sonder-Gehäuseform)
Kabelverlängerungssteckdose
TV: TV*01
CTV: CTV*01
(Auf Anfrage, Sonder-Gehäuseform)
Doppel-Flansch-Einlochdose zur Hinterwandmontage
VG95319-1016: H
TV: TVP07*CI*F459
Doppel-Flansch-Dosen zur Hinterwandmontage
VG95319-1016: G
TV: TVP00*CI*F459
Schottdurchführung
VG95319-1006; -1007; -1008: -
VG95319-1016: N (in Zulassung)
MIL-DTL-38999 III: -
TV: TVB
CTV: -
Hermetisch dichte Dosen
MIL_DTL-38999 III: D38999/21 /23 /25 /27
TV: TVPS02Y/TVPS02YS / TVS07Y / TVS07YN / TVSIY / TVSIYN
TV*00/07*ET* - Enhanced sealing
10-62650* / 10-62647* / 10-62648* / 10-62649*
Sonstige Bauformen
TV*40/47*P or S 15/25/35 - Doppel-Flanschsteckdose, PCB Kontakte
TV*07*F059/F058 - Reduzierte Doppel-Flanschsteckdose, Einlochmontage, PCB Kontakte
TV*00/07-*F312/F311 - reduzierter Flansch, Einlochmontagedose
CTV*10/12*P15/P25/P35/S15/S25/S35 - Flanschsteckdose mit Gewinde-Löchern, PCB Kontakte
CTV*40/47*P or S 15/25/35 - Doppel-Flanschsteckdose, PCB Kontakte
CTV*G - geerdete Inserts
CTV*Q/GQ - Einsätze für Quadrax und diff. Twinax, geerdet
TV*G - geerdete Inserts
TV*Q/GQ - Einsätze für Quadrax und diff. Twinax, geerdet
TV 00/01/07/06*F472* - integriertes Endgehäuse
PTV- vergossene Version
Zubehör
Die Serie bietet folgendes Zubehör:
- Crimp-Kontakte u.a.:
- Coax
- Twinax / diff. Twinax
- Quadrax
- Octomax / Octonet
- Lichtwellenleiter-Termini
- Blindstopfen
- Blinddose
- Schutzkappen (Metall)
- Werkzeuge
Elektrische Eigenschaften / Kontakte
max. Strom pro Kontakt
230A
Polbilder
Anzahl an Kontakten: 1-187
EMI/RFI Schutz
Elektrisch leitfähige Gehäuse-Oberflächen und Endgehäuse für den Anschluss eines Schirmgeflechts ermöglichen eine Abschirmwirkung zwischen Stecker, Steckdose, Endgehäuse und Abschirmgeflecht des Kabels gegen elektromagnetische Störungen.
Kontaktauswahl
Crimp-Kontakt Anschlussquerschnitt:
AWG 28 - 0
wahlweise Leiterplattenkontakte verfügbar
sowie: Coax, Twinax, Quadrax, diff. Twinax, Octonet, Octomax
Lichtwellenleiter Termini
Adapterinsert für MPO Stecker
Thermoelemente
1500 Steckzyklen Sonderkontakte (nur für CTV)
Eyelet Contacts (Hermetisch dichte Dosen)
Mechanische Eigenschaften
Temperatureinsatzbereich
-65°C bis +200°C
Schutzart
IPx8 (0,2 bar / 48h)
Steckzyklen
TV: min. 500
CTV : min. 1500 (mit Sonderkontakt)
VG95319-1006; -1007; -1008: min. 500
MIL-DTL-38999 III : min. 500 / 1500 (Composite Gehäuse mit Sonderkontakt)
VG95319-1016 : min. 500
Verriegelung
Tri-Start Gewinde-Verriegelung
- Zeit-Sparend: Schnelle Verriegelung Dank 360° Drehung
- Sicherheit: Akustischer und optischer Indikator bestätigt die volle Verriegelung, mit Überdrehschutz
- Vibrationsfest: Schützt vor ungewolltem Entriegeln durch Vibration
Schock
Halbsinus 3000m/s², 3ms, nach EIA364.27
Vibration
600m/s² von 140-2000Hz, nach EIA364.27
Norm / Standard
Amphenol-Air LB ist VG95319-1006, -1007, -1008, -1016 zugelassen und VG95212 (LZB) gelistet sowie zertifizierte Fertigungsstätte für MIL-DTL-38999 Serie III.
Die strengen Spezifikationen der MIL-DTL-38999 Serie III definieren zwei Wand-Steckdosen und einen Stecker, sowie hermetische Steckdosen, Lanyard-Stecker und Schutzkappen. Zahlreiche Ausführungen und Polbilder sind genormt.
Die VG95319-1006, -1007 und -1008 basiert auf der MIL-DTL-38999 Serie III und erweitert diese um VG95319-1012 Polbilder und VG95319-1010 Sechskantmuttern, jedoch in einer kleineren Auswahl an Ausführungen.
Die VG95319-1016 ist die Erweiterung der VG95319-1006, -1007 und -1008 um VG-Ausführungen, die nicht in der MIL-DTL-38999 Serie III aufgeführt sind: Marine Bronze (B), Zink-Zinn (J), und diverse Bauformen wie z.B. D,E,F (MPO), K,L,M (TV-SIM), G,H (Doppelflansch) und N (Schottdurchführung)
Die Steckverbinder können wir ebenfalls EN3645 qualifiziert liefern.
TV / CTV
Die TV / CTV Serie hat den technischen Aufbau wie MIL-DTL-38999 Serie III, VG95319-1006, -1007, -1008, -1016, EN3645, BACC63 und ist das kommerzielle Äquivalent dazu. Die TV / CTV Serie bietet neben den in der Norm beschriebenen Konfigurationen eine zusätzliche Auswahl Bauformen, Kontakten, Polbilder und Ausführungen unter der Herstellerteilekennzeichnung.
Die Serie wird permanent an neue Anforderungen weiterentwickelt und kundenspezifisch maßgeschneidert.
Dokumente
Videos
3D Modelle
Fragen oder Anliegen?
Kontakt aufnehmen
Wählen Sie Ihr Anliegen, damit wir Ihnen gezielt und schnellstmöglich weiterhelfen können.
Unser Team steht bereit, sich um Ihre Anfrage zu kümmern und Ihnen den bestmöglichen Service zu bieten.
SSL geschützt + DSGVO konform
Kontaktanfrage erfolgreich versendet!
Wir werden Ihr Anliegen prüfen und uns schnellst möglichst mit Ihnen in Verbindung setzen.
FAQ & Kundenservice
