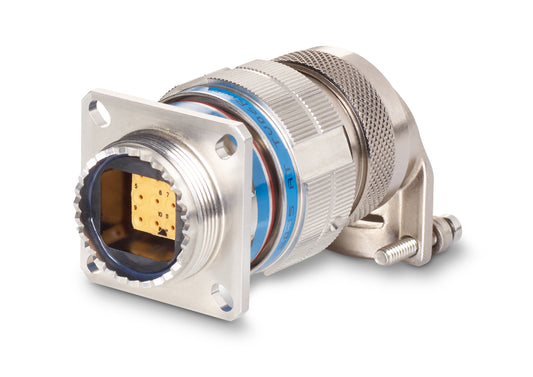

Eigenschaften
- Passend passend für VG 96513-5 (EN4165/SIM) Kontakteinsätze, für z.B. Crimpkontakte AWG 4 - 23 für Power, Signal, Daten oder RJ45, Coax, Quadrax, ARINC801, Lumiere, MPO, MTP, USB, uvm
- Kontakte für Leiterplatten-Anschluss, gerade oder 90° abgewinkelt
- Fünf Führungsnuten für müheloses Stecken
- EMI/RFI Schutz
- Schutzart: IP67
- Temperatureinsatzbereich: -55°C bis +175°C
Technische Informationen
Dokumente
Videos
3D Modelle
Anwendungen / Marktsegmente
Stromsysteme, Daten-, Signal- und Video- Übertragung bei hoher Vibration bzw. in rauer Umgebung
(Bundeswehr-) Verteidigungsgeräte, militärische Fahrzeuge, Raketen und Artillerie, C5ISR - Führung, Information, Kommunikation, Computersysteme, Cyber, Nachrichtenwesen, Überwachung und Aufklärung, Marine Anwendungen, Küstennahe Anwendung, U-Boote, Schifffahrt
schwere Nutz-Fahrzeuge, Baumaschinen, Maschinenbau, Robotik, Bergbau, Schweißtechnik, Diagnose/Messtechnik, Batteriemanagementsysteme, Stromverteilungssysteme, Motoren, Generatoren, städtische Transportsysteme im Luftraum „EVTOL“
Defense
Raum- und Luftfahrt
Marine
Urban Air Mobility
Industrie
Material / Ausführung
Isolator: Thermoplast, Silikon Elastomer
Kontakte: Kupferlegierung, vergoldet auf Nickel, min. 1,27 ⴗm
Gehäuse:
Am Standort Saarlouis werden diese Steckverbinder in den folgenden Ausführungen gefertigt:
TV-SIM:
J: Aluminiumlegierung, Oberfläche Zink-Zinn-beschichtet und/oder schwarz anodisiert
F: Aluminiumlegierung mit Oberflächen-Beschichtung vernickelt
W: Aluminiumlegierung mit Oberflächen-Beschichtung kadmiert
ZN: Aluminiumlegierung mit Oberflächen-Beschichtung Zink-Nickel (schwarz eingefärbt)
B: Marine Bronze
K: Edelstahl passiviert
S: Edelstahl vernickelt
CTV-SIM:
F: Composite mit Oberflächen-Beschichtung vernickelt
W: Composite mit Oberflächen-Beschichtung kadmiert
VG95319-1016:
J: Aluminiumlegierung, Oberfläche Zink-Zinn-beschichtet und/oder schwarz anodisiert
B: Marine Bronze
Zink-Zinn und/oder schw.anodisiert
TV-SIM: J / VG95319-1016: J
- RoHS-konform: Ja
- Salzsprühtestdauer: 5d
- Elektrisch leitfähig: Ja (2,5mΩ)
Bronze
(Beispielbild)
TV-SIM: B / VG95319-1016: B
- RoHS-konform: Ja
- Salzsprühtestdauer: 5d
- Elektrisch leitfähig: Ja (5mΩ)
Nickel
TV-SIM (Aluminiumlegierung): F
CTV-SIM (Komposit): F
- RoHS-konform: Ja
- Salzsprühtestdauer: 48h
- Elektrisch leitfähig: Ja (1mΩ)
Zink Nickel
(Beispielbild)
TV-SIM: ZN
- RoHS-konform: Ja
- Salzsprühtestdauer: 500h
- Elektrisch leitfähig: Ja (2,5mΩ)

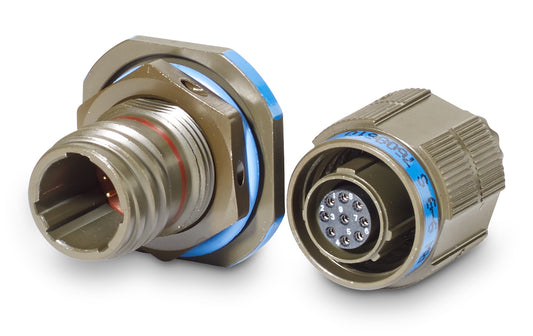

Kadmiert
(Beispielbild)
TV-SIM (Aluminiumlegierung): W
CTV-SIM (Komposit): W
- RoHS-konform: Nein
- Salzsprühtestdauer: 500h
- Elektrisch leitfähig: Ja (2,5mΩ)
Edelstahl
(Beispielbild)
TV-SIM: Passiviert: K / Vernickelt: S
- RoHS-konform: Ja
- Salzsprühtestdauer: 500h
- Elektrisch leitfähig: Ja (K: 10mΩ / S: 1mΩ)
Bauformen / Lieferumfang / Zubehör
Gehäuse
Gehäusegrößen Anzahl: 1
Gehäusegrößen Bezeichnung:
TV-SIM / CTV-SIM: 17
VG95319-1016 K,L,M: 001
Kodierung
Bei Anwendungen mit mehreren Steckverbindern mit dem gleichem Polbild, können diese gegen ein Fehlstecken durch Kodierungen geschützt werden
Anzahl Kodiermöglichkeiten: 6
Bezeichnung der Kodierungen:
N (Normal) / A / B / C / D / E
Art der Kodierung: Gehäuse
Zubehör
Die Serie bietet folgendes Zubehör:
- Crimp-Kontakte
- Module
- Blindstopfen
- Blindmodule
- Endgehäuse
- Blinddose
- Dichtungen
- Schutzkappen (Metall)
- Werkzeuge
Lieferumfang
Module müssen separat bestellt werden, wahlweise mit oder ohne Kontakte
Endgehäuse ist enthalten: Nein

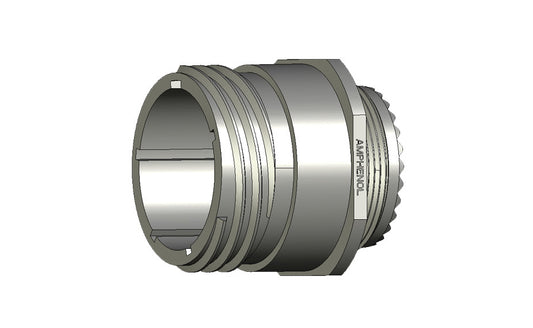

TV 01 / CTV 01

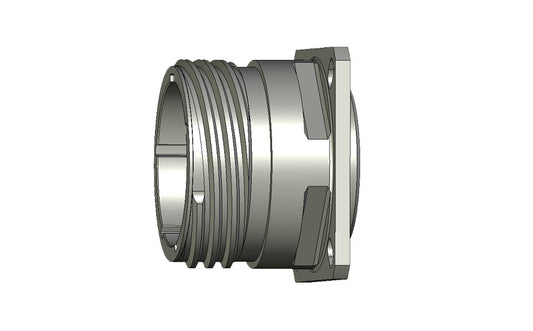

Kabelverlängerungsdose
TV 02 / CTV 02
Flanschsteckdose für Vorderwandmontage

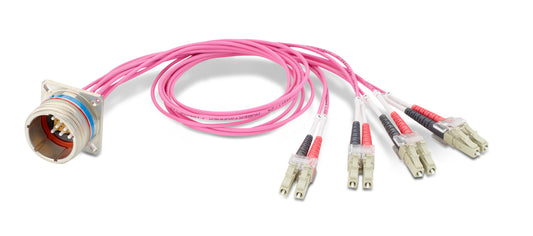

TV 00 / CTV 00 / VG95319-1016 K
Flanschsteckdose für Hinterwandmontage
TV 07 / CTV 07 / VG95319-1016 L
Einloch Steckdose für Hinterwandmontage

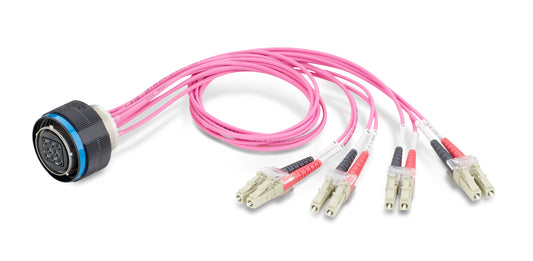

TV 06 / CTV 06 / VG95319-1016 M
gerader Stecker, 360° HF dicht
Elektrische Daten / Kontakte
Max. Strom pro Kontakt
125A
EMI/RFI Schutz
Elektrisch leitfähige Gehäuse-Oberflächen und Endgehäuse für den Anschluss eines Schirmgeflechts ermöglichen eine Abschirmwirkung zwischen Stecker, Steckdose, Endgehäuse und Abschirmgeflecht des Kabels gegen elektromagnetische Störungen.
Kontaktauswahl
Crimp-Kontakt Anschlussquerschnitt:
AWG 4 - 23
Kontakte für Leiterplatten-Anschluss, gerade oder gewinkelt
Coax
Twinax / diff. Twinax
Quadrax
Octomax / Octonet

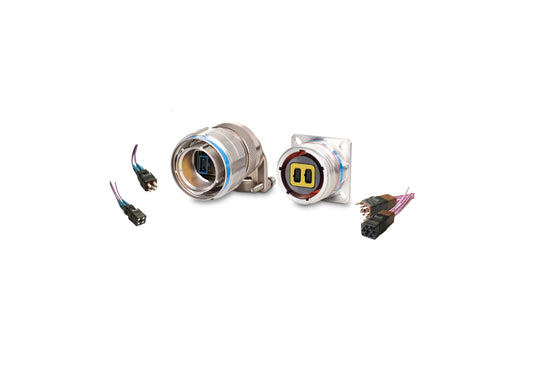

Lichtwellenleiter-Termini

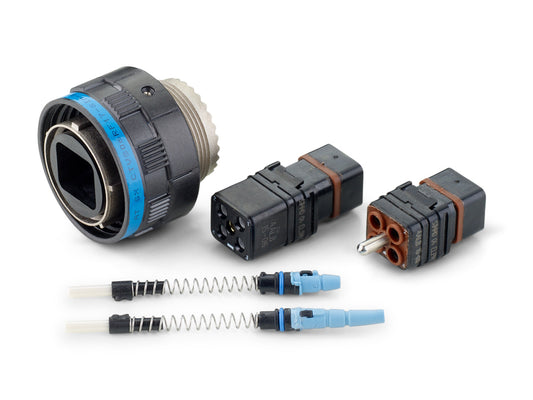

ARINC801, Lumiere
USB, MPO, MTP, RJ45 Stecker
(Module müssen separat bestellt werden,
wahlweise mit oder ohne Kontakte)
Polbilder
Polbilder
Anzahl an Kontakten: 1-30
Anzahl an Polbildern: 21+
Mechanische Eigenschaften
Temperatureinsatzbereich
-55°C bis +175°C
Schock
Halb Sinus: 300G 3ms per EIA364.27
Steckzyklen
Min. 500
Verriegelung
Tri-Start Gewinde-Verriegelung
- Zeit-Sparend: Schnelle Verriegelung Dank 360° Drehung
- Sicherheit: Akustischer und optischer Indikator bestätigt die volle Verriegelung, mit Überdrehschutz
- Vibrationsfest: Schützt vor ungewolltem Entriegeln durch Vibration
Schutzart
IP67 (0,1bar/0,5h)
Vibration
Sinus: 60g von -55°C bis +175°C
rauschförmig per EIA364.28: 1G² pro Hz bei 175°C und 5G² pro Hz bei normaler Umgebungstemperatur
Norm / Standard

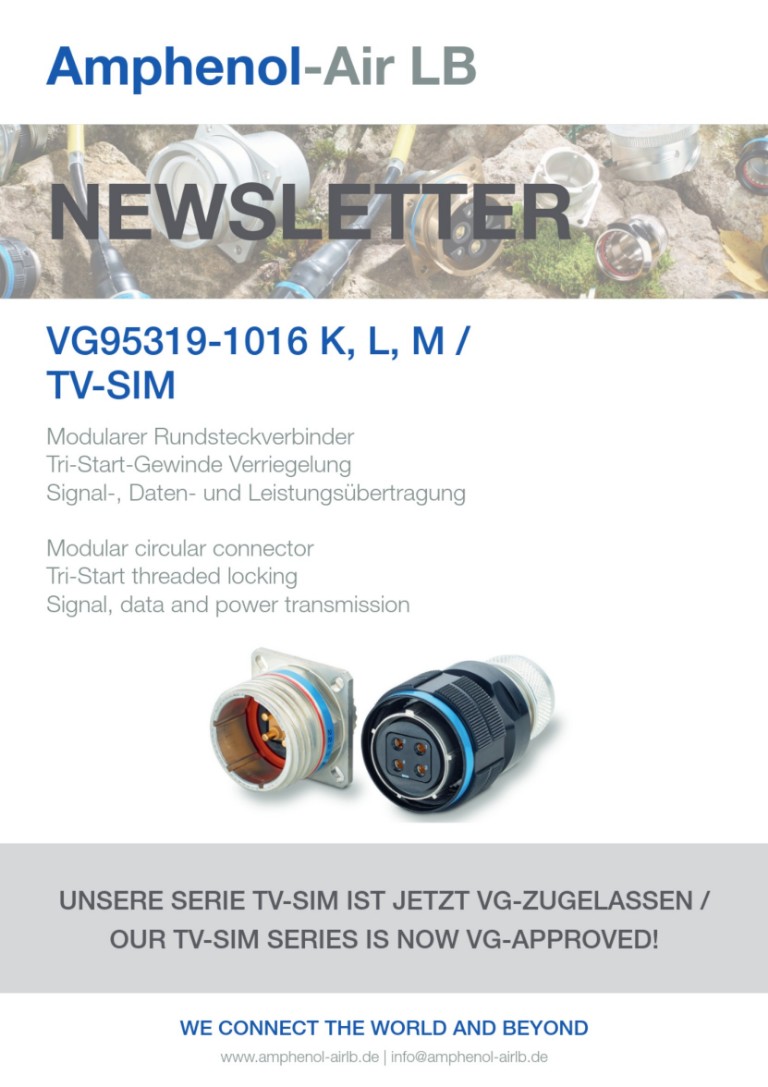

Amphenol Air-LB ist VG95319-1016 Form K, L, und M zugelassen und VG95212 (LZB) gelistet.
(Die einzelnen Komponenten außerdem sind wie folgt zugelassen)
EN4165 / VG96513 Module
EN3155 / M39029 Kontakte
MIL-DTL-38999 Serie III / VG95319-1006, -1007, -1008, -1016 Gehäuse Gr. E / 005
Die Serie TV-SIM | CTV-SIM von Amphenol-Air LB hat den technischen Aufbau wie VG95319-1016 und ist das kommerzielle Äquivalent dazu. TV-SIM | CTV-SIM Steckverbinder bieten jedoch neben den in der Norm beschriebenen Ausführungen eine zusätzliche Auswahl an Ausführungen und Modulen an.
